Popis prvků systému.
Poznámky redaktora
85
69
300
3000
A
P
L

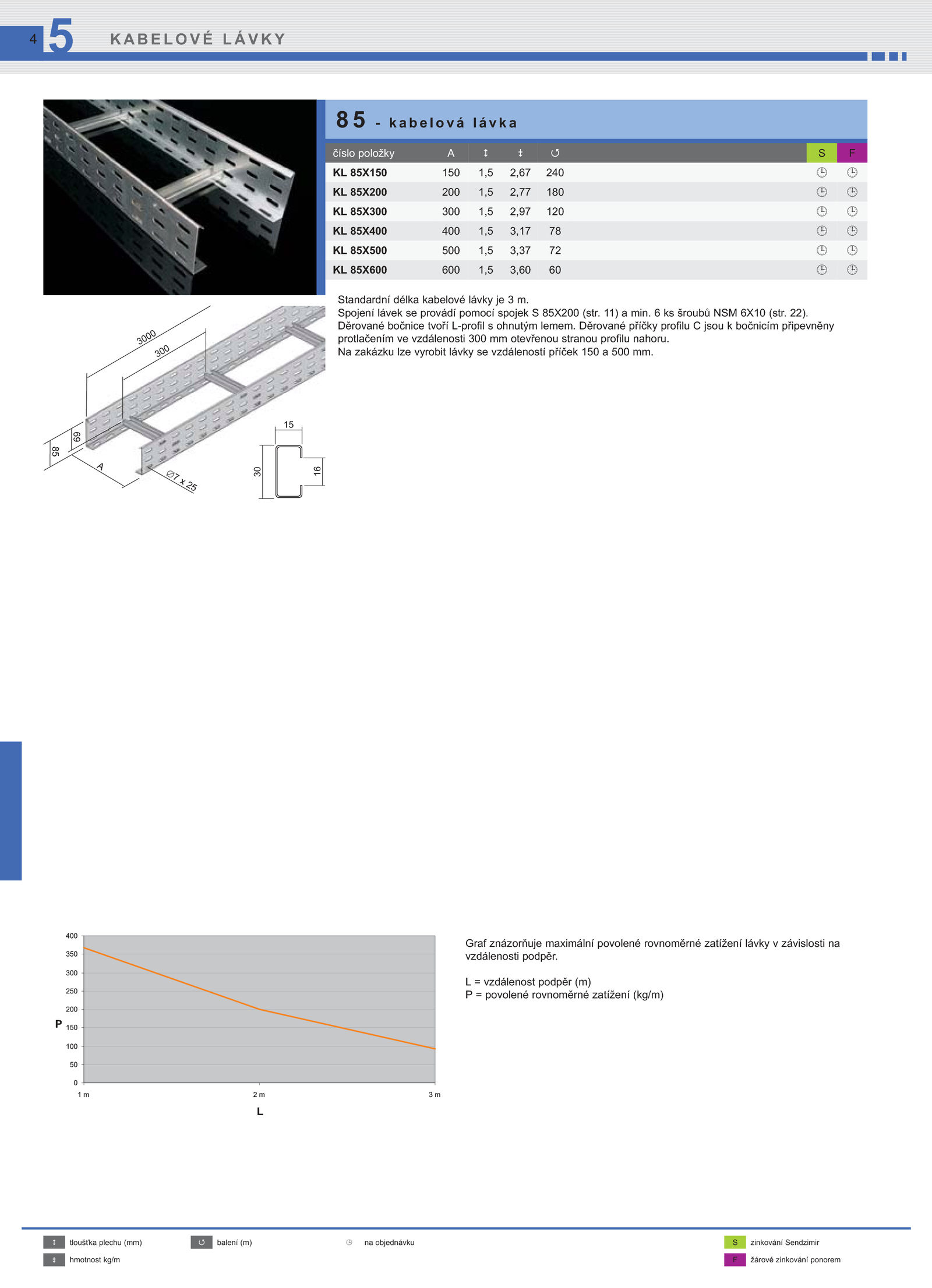

Graf znázorňuje maximální povolené rovnoměrné zatížení lávky závislosti na
vzdálenosti podpěr.
Spojení lávek provádí pomocí spojek 85X200 (str.
Děrované bočnice tvoří L-profil ohnutým lemem. 11) min.
L vzdálenost podpěr (m)
P povolené rovnoměrné zatížení (kg/m)
∅7 25
15
30
16
tloušťka plechu (mm) balení (m) objednávku zinkování Sendzimir
hmotnost kg/m žárové zinkování ponorem
.
Na zakázku lze vyrobit lávky vzdáleností příček 150 500 mm. 22).Y4
5
číslo položky F
KL 85X150 150 1,5 2,67 240
KL 85X200 200 1,5 2,77 180
KL 85X300 300 1,5 2,97 120
KL 85X400 400 1,5 3,17 78
KL 85X500 500 1,5 3,37 72
KL 85X600 600 1,5 3,60 60
8 a
Standardní délka kabelové lávky m. šroubů NSM 6X10 (str. Děrované příčky profilu jsou bočnicím připevněny
protlačením vzdálenosti 300 otevřenou stranou profilu nahoru
