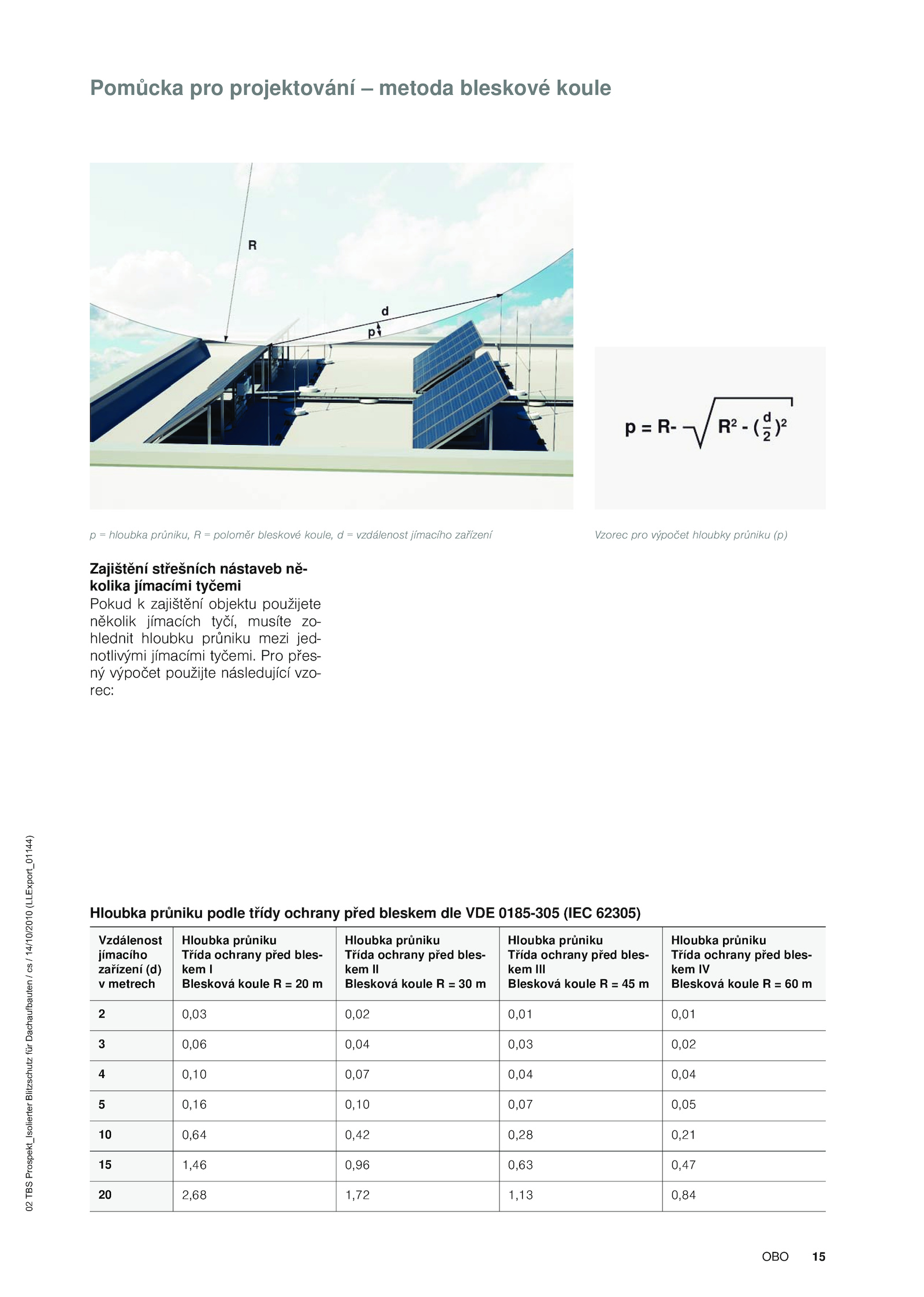

Pomůcka pro projektování metoda bleskové koule
p hloubka průniku, poloměr bleskové koule, vzdálenost jímacího zařízení Vzorec pro výpočet hloubky průniku (p)
Zajištění střešních nástaveb ně-
kolika jímacími tyčemi
Pokud zajištění objektu použijete
několik jímacích tyčí, musíte zo-
hlednit hloubku průniku mezi jed-
notlivými jímacími tyčemi. Pro přes-
ný výpočet použijte následující vzo-
rec:
Hloubka průniku podle třídy ochrany před bleskem dle VDE 0185-305 (IEC 62305)
Vzdálenost
jímacího
zařízení (d)
v metrech
Hloubka průniku
Třída ochrany před bles-
kem I
Blesková koule m
Hloubka průniku
Třída ochrany před bles-
kem II
Blesková koule m
Hloubka průniku
Třída ochrany před bles-
kem III
Blesková koule m
Hloubka průniku
Třída ochrany před bles-
kem IV
Blesková koule m
2 0,03 0,02 0,01 0,01
3 0,06 0,04 0,03 0,02
4 0,10 0,07 0,04 0,04
5 0,16 0,10 0,07 0,05
10 0,64 0,42 0,28 0,21
15 1,46 0,96 0,63 0,47
20 2,68 1,72 1,13 0,84
