SD – SmartDriver: Stmívatelný driver pro LED zdroje osazený dvěma konektory pro připojení modulů, které umožňují modifikovat vlastnosti svítidla. První konektor je určen výhradně pro připojení ...

Vydal: BEGHELLI - ELPLAST, a.s.

Strana 44 z 54







Poznámky redaktora

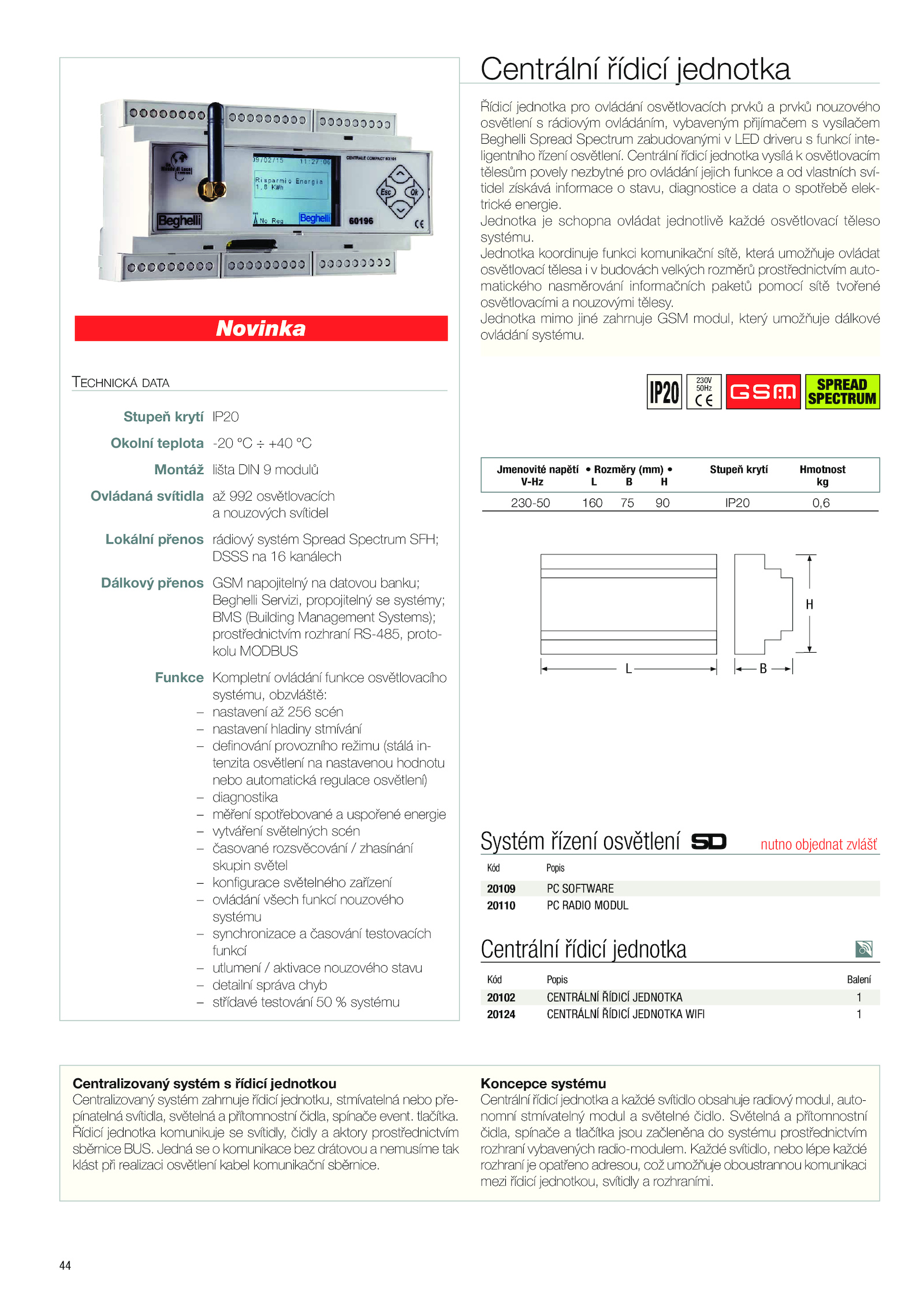

Koncepce systému Centrální řídicí jednotka každé svítidlo obsahuje radiový modul, auto- nomní stmívatelný modul světelné čidlo. Jednotka koordinuje funkci komunikační sítě, která umožňuje ovládat osvětlovací tělesa budovách velkých rozměrů prostřednictvím auto- matického nasměrování informačních paketů pomocí sítě tvořené osvětlovacími nouzovými tělesy. Jednotka mimo jiné zahrnuje GSM modul, který umožňuje dálkové ovládání systému. Řídicí jednotka komunikuje svítidly, čidly aktory prostřednictvím sběrnice BUS.44 TECHNICKÁ DATA Stupeň krytí IP20 Okolní teplota -20 +40 °C Montáž lišta DIN modulů Ovládaná svítidla 992 osvětlovacích a nouzových svítidel Lokální přenos rádiový systém Spread Spectrum SFH; DSSS kanálech Dálkový přenos GSM napojitelný datovou banku; Beghelli Servizi, propojitelný systémy; BMS (Building Management Systems); prostřednictvím rozhraní RS-485, proto- kolu MODBUS Funkce Kompletní ovládání funkce osvětlovacího systému, obzvláště: – nastavení 256 scén – nastavení hladiny stmívání – definování provozního režimu (stálá in- tenzita osvětlení nastavenou hodnotu nebo automatická regulace osvětlení) – diagnostika – měření spotřebované uspořené energie – vytváření světelných scén – časované rozsvěcování zhasínání skupin světel – konfigurace světelného zařízení – ovládání všech funkcí nouzového systému – synchronizace časování testovacích funkcí – utlumení aktivace nouzového stavu – detailní správa chyb – střídavé testování systému IP20 230-50 160 IP20 0,6 Jmenovité napětí Rozměry (mm) Stupeň krytí Hmotnost V-Hz kg H B L 20102 CENTRÁLNÍ ŘÍDICÍ JEDNOTKA 1 20124 CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI 1 Centrální řídicí jednotka Kód Popis Balení Novinka 20109 SOFTWARE 20110 RADIO MODUL Systém řízení osvětlení nutno objednat zvlášť Kód Popis 230V 50Hz Řídicí jednotka pro ovládání osvětlovacích prvků prvků nouzového osvětlení rádiovým ovládáním, vybaveným přijímačem vysílačem Beghelli Spread Spectrum zabudovanými LED driveru funkcí inte- ligentního řízení osvětlení. Jedná komunikace bez drátovou a nemusíme tak klást při realizaci osvětlení kabel komunikační sběrnice. Centrální řídicí jednotka Centralizovaný systém řídicí jednotkou Centralizovaný systém zahrnuje řídicí jednotku, stmívatelná nebo pře- pínatelná svítidla, světelná přítomnostní čidla, spínače event. Světelná přítomnostní čidla, spínače tlačítka jsou začleněna systému prostřednictvím rozhraní vybavených radio-modulem. tlačítka. Každé svítidlo, nebo lépe každé rozhraní opatřeno adresou, což umožňuje oboustrannou komunikaci mezi řídicí jednotkou, svítidly rozhraními. . Jednotka schopna ovládat jednotlivě každé osvětlovací těleso systému. Centrální řídicí jednotka vysílá osvětlovacím tělesům povely nezbytné pro ovládání jejich funkce vlastních sví- tidel získává informace stavu, diagnostice data spotřebě elek- trické energie
