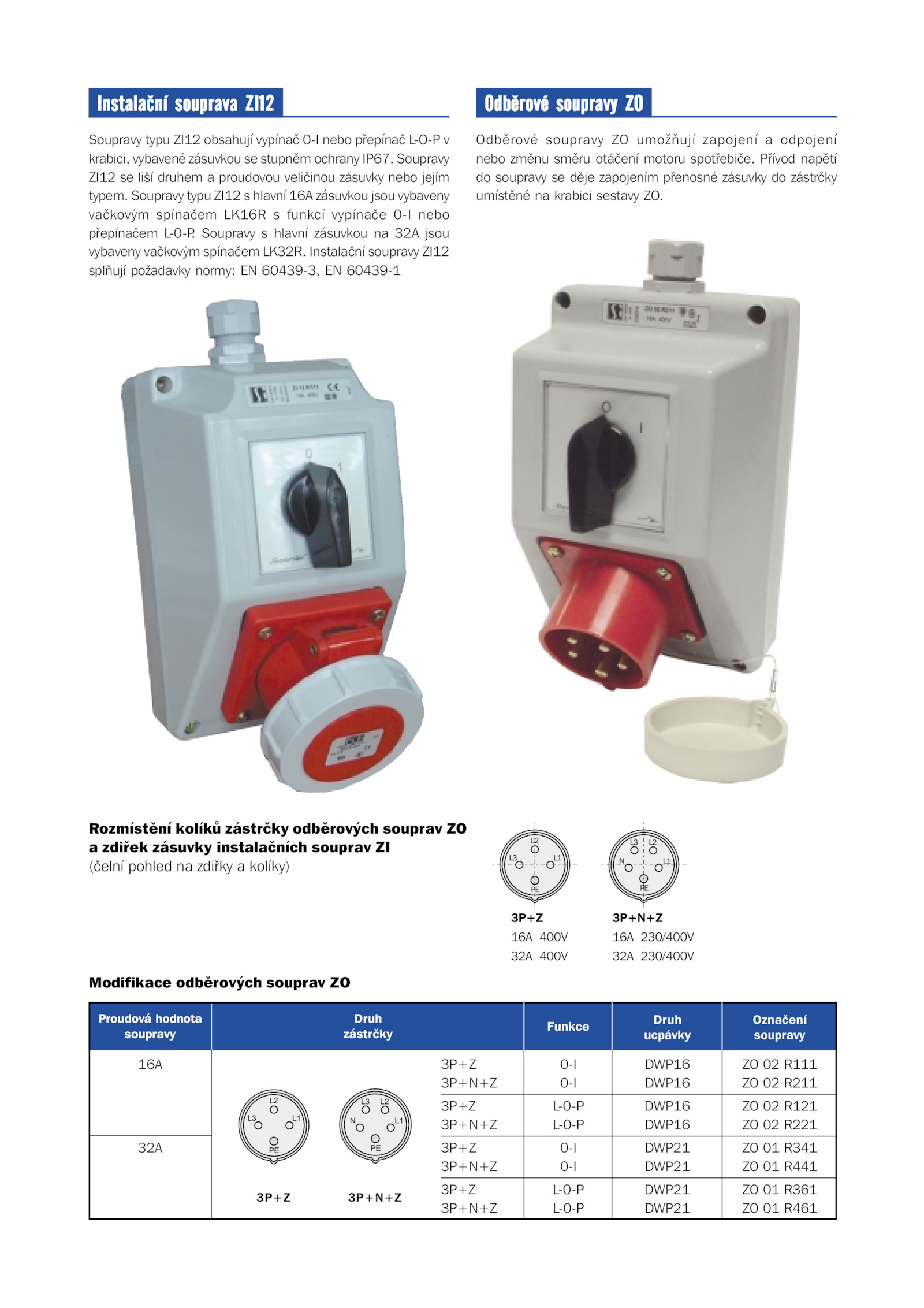

Soupravy
ZI12 liší druhem proudovou veličinou zásuvky nebo jejím
typem.
Modifikace odběrových souprav ZO
Proudová hodnota
soupravy
Druh
zástrčky
Druh
ucpávky
16A 3P+Z 0-I DWP16 R111
3P+N+Z 0-I DWP16 R211
3P+Z L-0-P DWP16 R121
3P+N+Z L-0-P DWP16 R221
32A 3P+Z 0-I DWP21 R341
3P+N+Z 0-I DWP21 R441
3P+Z L-0-P DWP21 R361
3P+N+Z L-0-P DWP21 R461
3P+Z 3P+N+Z
Označení
soupravy
Funkce
. Soupravy typu ZI12 hlavní 16A zásuvkou jsou vybaveny
vačkovým spínačem LK16R funkcí vypínače 0-I nebo
přepínačem L-0-P
. Soupravy hlavní zásuvkou 32A jsou
vybaveny vačkovým spínačem LK32R. Přívod napětí
do soupravy děje zapojením přenosné zásuvky zástrčky
umístěné krabici sestavy ZO. Instalační soupravy ZI12
splňují požadavky normy: 60439-3, 60439-1
Rozmístění kolíků zástrčky odběrových souprav ZO
a zdiřek zásuvky instalačních souprav ZI
(čelní pohled zdiřky kolíky)
Odběrové soupravy ZO
Odběrové soupravy ZO
Odběrové soupravy ZO
Odběrové soupravy ZO
Odběrové soupravy ZO
Odběrové soupravy umožňují zapojení odpojení
nebo změnu směru otáčení motoru spotřebiče.Instalační souprava ZI12
Instalační souprava ZI12
Instalační souprava ZI12
Instalační souprava ZI12
Instalační souprava ZI12
Soupravy typu ZI12 obsahují vypínač 0-I nebo přepínač L-O-P v
krabici, vybavené zásuvkou stupněm ochrany IP67
