Odpínače přepínače
Řada 3150 A
14

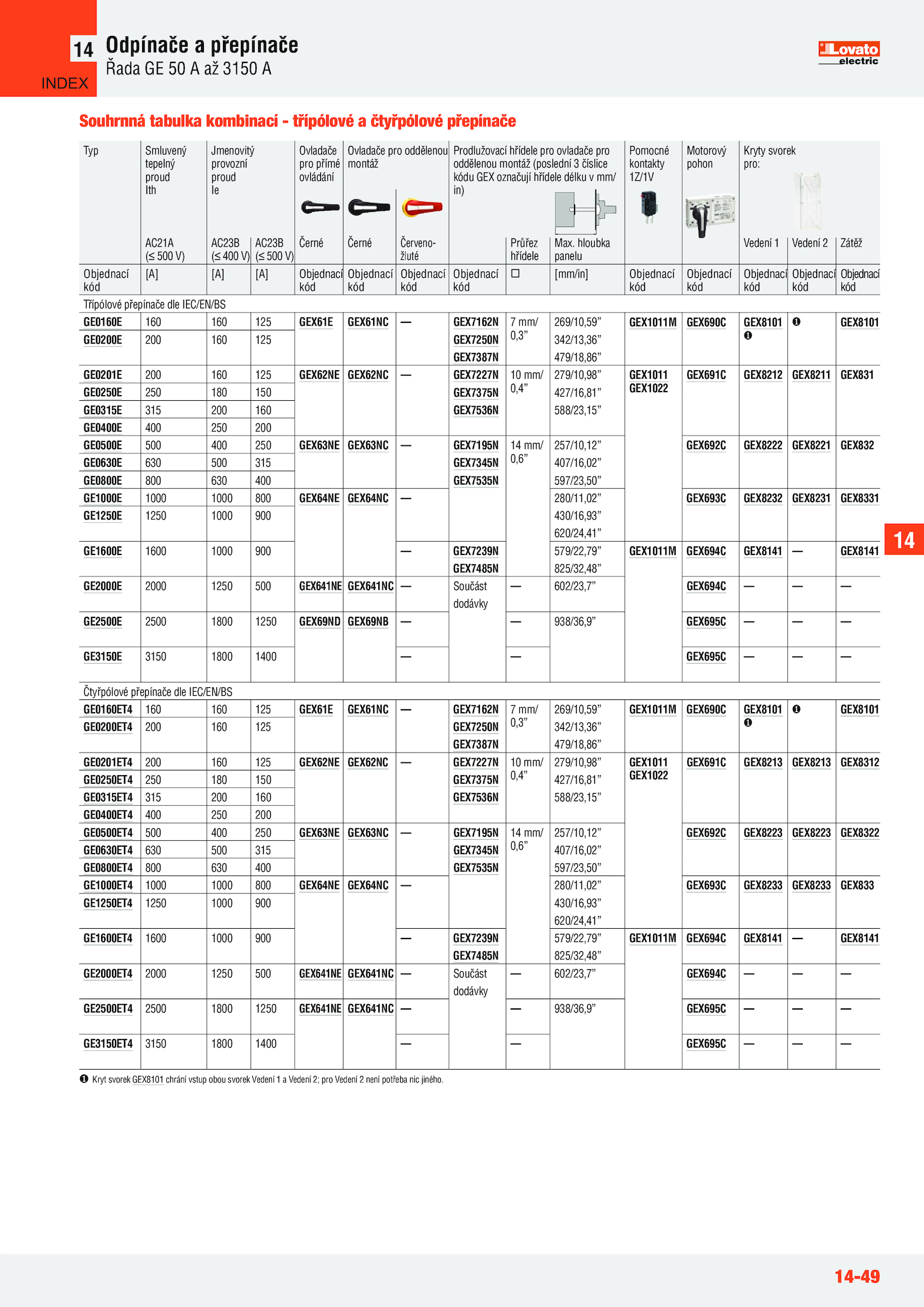

Souhrnná tabulka kombinací třípólové čtyřpólové přepínače
14
INDEX
. hloubka
panelu
Vedení Vedení Zátěž
Objednací
kód
[A] [A] [A] Objednací
kód
Objednací
kód
Objednací
kód
Objednací
kód
[mm/in] Objednací
kód
Objednací
kód
Objednací
kód
Objednací
kód
Objednací
kód
Třípólové přepínače dle IEC/EN/BS
GE0160E 160 160 125 GEX61E GEX61NC GEX7162N
GEX7250N
GEX7387N
7 mm/
0,3”
269/10,59”
342/13,36”
479/18,86”
GEX1011M GEX690C GEX8101 GEX8101
GE0200E 200 160 125
GE0201E 200 160 125 GEX62NE GEX62NC GEX7227N
GEX7375N
GEX7536N
10 mm/
0,4”
279/10,98”
427/16,81”
588/23,15”
GEX1011
GEX1022
GEX691C GEX8212 GEX8211 GEX831
GE0250E 250 180 150
GE0315E 315 200 160
GE0400E 400 250 200
GE0500E 500 400 250 GEX63NE GEX63NC GEX7195N
GEX7345N
GEX7535N
14 mm/
0,6”
257/10,12”
407/16,02”
597/23,50”
GEX692C GEX8222 GEX8221 GEX832
GE0630E 630 500 315
GE0800E 800 630 400
GE1000E 1000 1000 800 GEX64NE GEX64NC 280/11,02”
430/16,93”
620/24,41”
GEX693C GEX8232 GEX8231 GEX8331
GE1250E 1250 1000 900
GE1600E 1600 1000 900 GEX7239N
GEX7485N
579/22,79”
825/32,48”
GEX1011M GEX694C GEX8141 GEX8141
GE2000E 2000 1250 500 GEX641NE GEX641NC Součást
dodávky
–– 602/23,7” GEX694C ––
GE2500E 2500 1800 1250 GEX69ND GEX69NB 938/36,9” GEX695C ––
GE3150E 3150 1800 1400 GEX695C ––
Čtyřpólové přepínače dle IEC/EN/BS
GE0160ET4 160 160 125 GEX61E GEX61NC GEX7162N
GEX7250N
GEX7387N
7 mm/
0,3”
269/10,59”
342/13,36”
479/18,86”
GEX1011M GEX690C GEX8101 GEX8101
GE0200ET4 200 160 125
GE0201ET4 200 160 125 GEX62NE GEX62NC GEX7227N
GEX7375N
GEX7536N
10 mm/
0,4”
279/10,98”
427/16,81”
588/23,15”
GEX1011
GEX1022
GEX691C GEX8213 GEX8213 GEX8312
GE0250ET4 250 180 150
GE0315ET4 315 200 160
GE0400ET4 400 250 200
GE0500ET4 500 400 250 GEX63NE GEX63NC GEX7195N
GEX7345N
GEX7535N
14 mm/
0,6”
257/10,12”
407/16,02”
597/23,50”
GEX692C GEX8223 GEX8223 GEX8322
GE0630ET4 630 500 315
GE0800ET4 800 630 400
GE1000ET4 1000 1000 800 GEX64NE GEX64NC 280/11,02”
430/16,93”
620/24,41”
GEX693C GEX8233 GEX8233 GEX833
GE1250ET4 1250 1000 900
GE1600ET4 1600 1000 900 GEX7239N
GEX7485N
579/22,79”
825/32,48”
GEX1011M GEX694C GEX8141 GEX8141
GE2000ET4 2000 1250 500 GEX641NE GEX641NC Součást
dodávky
–– 602/23,7” GEX694C ––
GE2500ET4 2500 1800 1250 GEX641NE GEX641NC 938/36,9” GEX695C ––
GE3150ET4 3150 1800 1400 GEX695C ––
Kryt svorek GEX8101 chrání vstup obou svorek Vedení Vedení pro Vedení není potřeba nic jiného.Typ Smluvený
