Poznámky redaktora
GEFX7.E
GEFX61
GEX68N
GEX67NB
GEX62NE
GAX66N
GEFX6.D GEX..2 n°4 pouze
pro typy GAX66N.
Certifikáty standardy
Udělené certifikáty: cULus dle UL98A/CSA C22.AN;
EAC pro všechny typy.
novinka

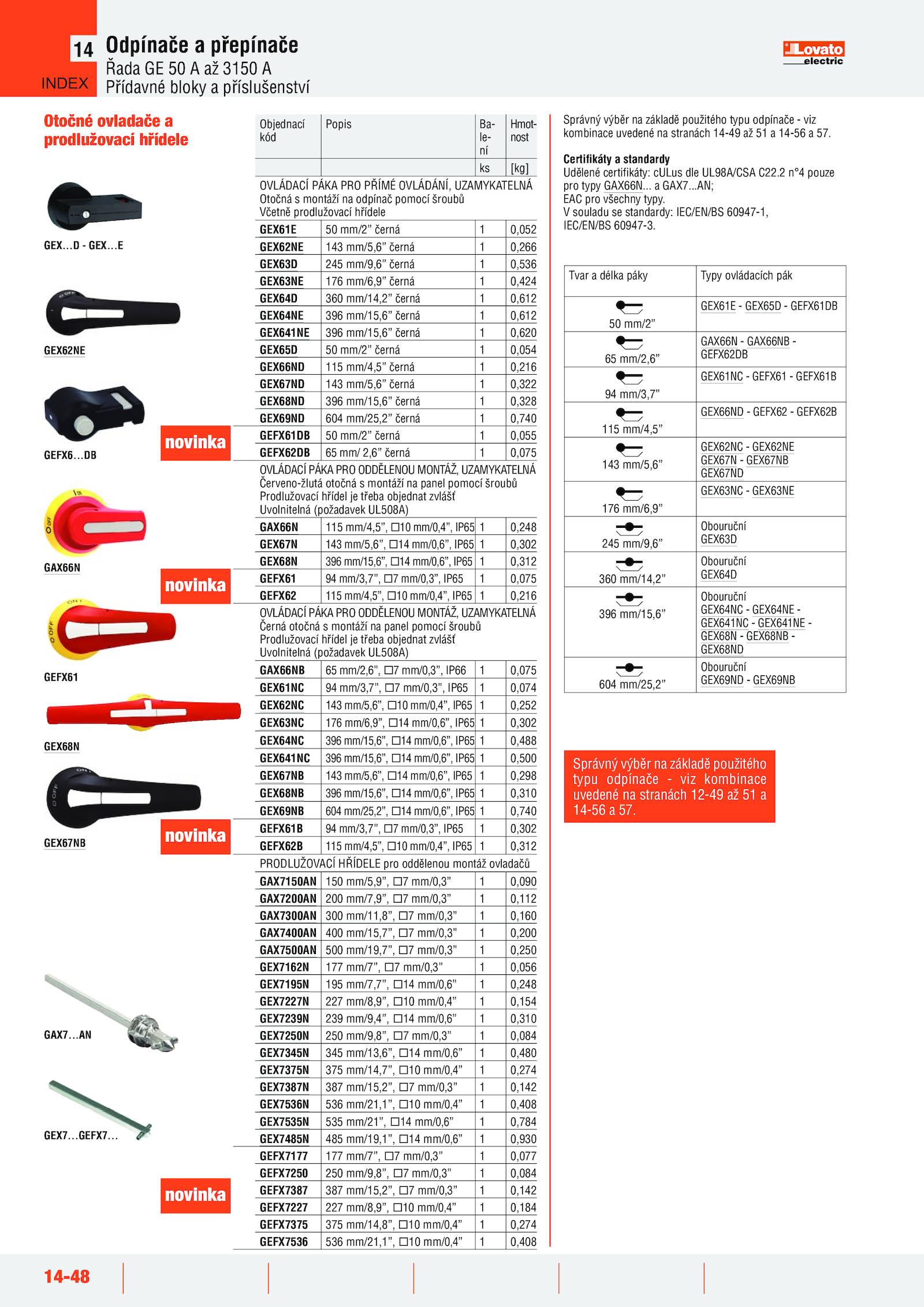

INDEX
........
GAX7.AN
Objednací
kód
Popis Ba-
le-
ní
Hmot-
nost
ks [kg]
OVLÁDACÍ PÁKA PRO PŘÍMÉ OVLÁDÁNÍ, UZAMYKATELNÁ
Otočná montáží odpínač pomocí šroubů
Včetně prodlužovací hřídele
GEX61E mm/2” černá 0,052
GEX62NE 143 mm/5,6” černá 0,266
GEX63D 245 mm/9,6” černá 0,536
GEX63NE 176 mm/6,9” černá 0,424
GEX64D 360 mm/14,2” černá 0,612
GEX64NE 396 mm/15,6” černá 0,612
GEX641NE 396 mm/15,6” černá 0,620
GEX65D mm/2” černá 0,054
GEX66ND 115 mm/4,5” černá 0,216
GEX67ND 143 mm/5,6” černá 0,322
GEX68ND 396 mm/15,6” černá 0,328
GEX69ND 604 mm/25,2” černá 0,740
GEFX61DB mm/2” černá 0,055
GEFX62DB mm/ 2,6” černá 0,075
OVLÁDACÍ PÁKA PRO ODDĚLENOU MONTÁŽ, UZAMYKATELNÁ
Červeno-žlutá otočná montáží panel pomocí šroubů
Prodlužovací hřídel třeba objednat zvlášť
Uvolnitelná (požadavek UL508A)
GAX66N 115 mm/4,5”, mm/0,4”, IP65 0,248
GEX67N 143 mm/5,6”, mm/0,6”, IP65 0,302
GEX68N 396 mm/15,6”, mm/0,6”, IP65 0,312
GEFX61 mm/3,7”, mm/0,3”, IP65 0,075
GEFX62 115 mm/4,5”, mm/0,4”, IP65 0,216
OVLÁDACÍ PÁKA PRO ODDĚLENOU MONTÁŽ, UZAMYKATELNÁ
Černá otočná montáží panel pomocí šroubů
Prodlužovací hřídel třeba objednat zvlášť
Uvolnitelná (požadavek UL508A)
GAX66NB mm/2,6”, mm/0,3”, IP66 0,075
GEX61NC mm/3,7”, mm/0,3”, IP65 0,074
GEX62NC 143 mm/5,6”, mm/0,4”, IP65 0,252
GEX63NC 176 mm/6,9”, mm/0,6”, IP65 0,302
GEX64NC 396 mm/15,6”, mm/0,6”, IP65 0,488
GEX641NC 396 mm/15,6”, mm/0,6”, IP65 0,500
GEX67NB 143 mm/5,6”, mm/0,6”, IP65 0,298
GEX68NB 396 mm/15,6”, mm/0,6”, IP65 0,310
GEX69NB 604 mm/25,2”, mm/0,6”, IP65 0,740
GEFX61B mm/3,7”, mm/0,3”, IP65 0,302
GEFX62B 115 mm/4,5”, mm/0,4”, IP65 0,312
PRODLUŽOVACÍ HŘÍDELE pro oddělenou montáž ovladačů
GAX7150AN 150 mm/5,9”, mm/0,3” 0,090
GAX7200AN 200 mm/7,9”, mm/0,3” 0,112
GAX7300AN 300 mm/11,8”, mm/0,3” 0,160
GAX7400AN 400 mm/15,7”, mm/0,3” 0,200
GAX7500AN 500 mm/19,7”, mm/0,3” 0,250
GEX7162N 177 mm/7”, mm/0,3” 0,056
GEX7195N 195 mm/7,7”, mm/0,6” 0,248
GEX7227N 227 mm/8,9”, mm/0,4” 0,154
GEX7239N 239 mm/9,4”, mm/0,6” 0,310
GEX7250N 250 mm/9,8”, mm/0,3” 0,084
GEX7345N 345 mm/13,6”, mm/0,6” 0,480
GEX7375N 375 mm/14,7”, mm/0,4” 0,274
GEX7387N 387 mm/15,2”, mm/0,3” 0,142
GEX7536N 536 mm/21,1”, mm/0,4” 0,408
GEX7535N 535 mm/21”, mm/0,6” 0,784
GEX7485N 485 mm/19,1”, mm/0,6” 0,930
GEFX7177 177 mm/7”, mm/0,3” 0,077
GEFX7250 250 mm/9,8”, mm/0,3” 0,084
GEFX7387 387 mm/15,2”, mm/0,3” 0,142
GEFX7227 227 mm/8,9”, mm/0,4” 0,184
GEFX7375 375 mm/14,8”, mm/0,4” 0,274
GEFX7536 536 mm/21,1”, mm/0,4” 0,408
Tvar délka páky Typy ovládacích pák
50 mm/2”
GEX61E GEX65D GEFX61DB
65 mm/2,6”
GAX66N GAX66NB -
GEFX62DB
94 mm/3,7”
GEX61NC GEFX61 GEFX61B
115 mm/4,5”
GEX66ND GEFX62 GEFX62B
143 mm/5,6”
GEX62NC GEX62NE
GEX67N GEX67NB
GEX67ND
176 mm/6,9”
GEX63NC GEX63NE
245 mm/9,6”
Obouruční
GEX63D
360 mm/14,2”
Obouruční
GEX64D
396 mm/15,6”
Obouruční
GEX64NC GEX64NE -
GEX641NC GEX641NE -
GEX68N GEX68NB -
GEX68ND
604 mm/25,2”
Obouruční
GEX69ND GEX69NB
Otočné ovladače a
prodlužovací hřídele
novinka
novinka
novinka
GEX....DB
Správný výběr základě použitého
typu odpínače viz kombinace
uvedené stranách 12-49 a
14-56 57.
GEX7..... GAX7.
V souladu standardy: IEC/EN/BS 60947-1,
IEC/EN/BS 60947-3..14-48
Odpínače přepínače
Řada 3150 A
Přídavné bloky příslušenství
14
Správný výběr základě použitého typu odpínače viz
kombinace uvedené stranách 14-49 14-56 57
