ochranné víčko
po odstranění
bednění
příklad připojení
zemnicího bodu
po odstranění
ochranného víčka
vodotěsná pryžová
zábrana

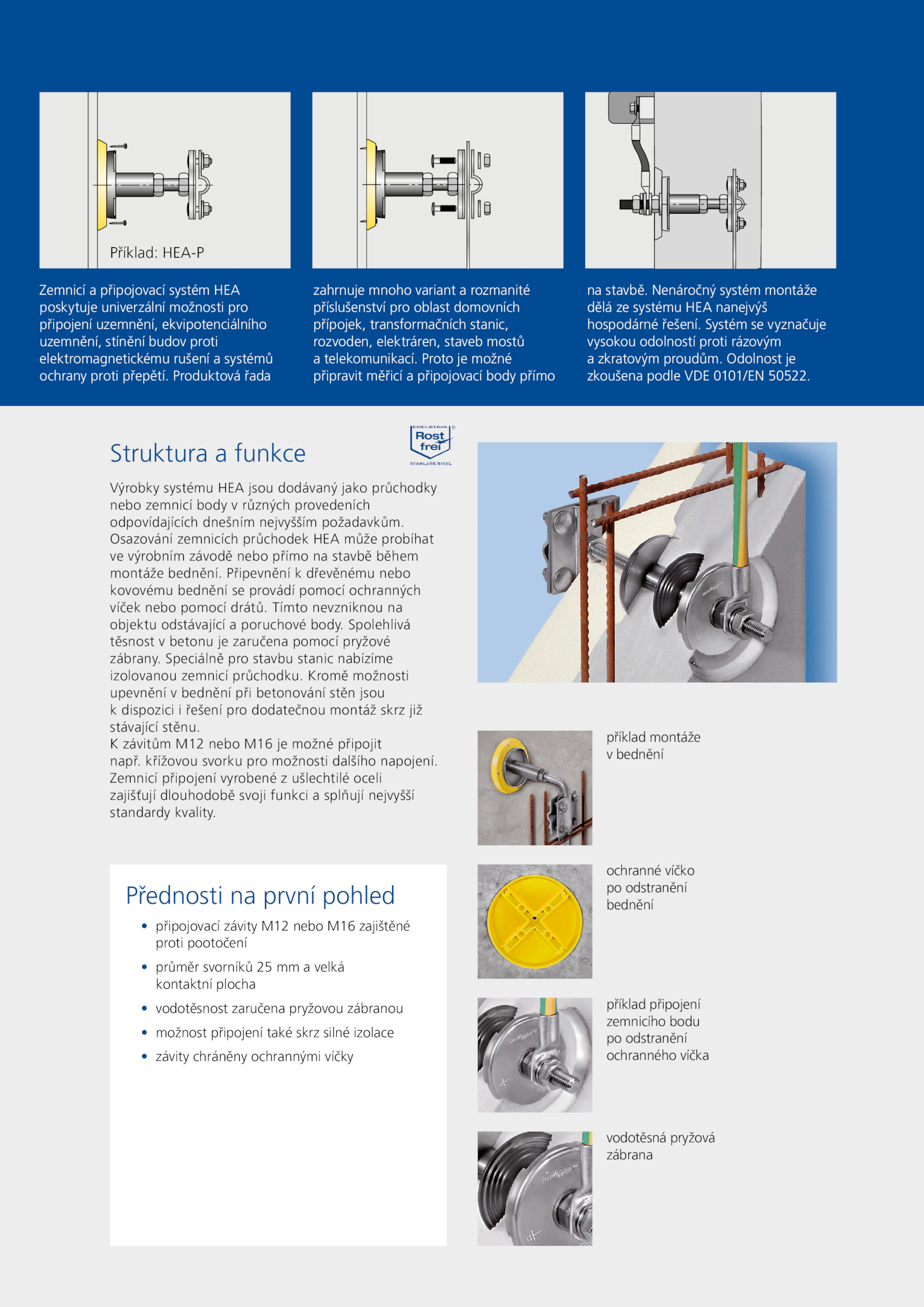

Příklad: HEA-P
Zemnicí připojovací systém HEA
poskytuje univerzální možnosti pro
připojení uzemnění, ekvipotenciálního
uzemnění, stínění budov proti
elektromagnetickému rušení systémů
ochrany proti přepětí. Systém vyznačuje
vysokou odolností proti rázovým
a zkratovým proudům.
. Speciálně pro stavbu stanic nabízíme
izolovanou zemnicí průchodku.
K závitům M12 nebo M16 možné připojit
např.
.
.
Struktura funkce
Výrobky systému HEA jsou dodávaný jako průchodky
nebo zemnicí body různých provedeních
odpovídajících dnešním nejvyšším požadavkům. Kromě možnosti
upevnění bednění při betonování stěn jsou
k dispozici řešení pro dodatečnou montáž skrz již
stávající stěnu..
. Nenáročný systém montáže
dělá systému HEA nanejvýš
hospodárné řešení.
. Tímto nevzniknou na
objektu odstávající poruchové body. Produktová řada
zahrnuje mnoho variant rozmanité
příslušenství pro oblast domovních
přípojek, transformačních stanic,
rozvoden, elektráren, staveb mostů
a telekomunikací.
Osazování zemnicích průchodek HEA může probíhat
ve výrobním závodě nebo přímo stavbě během
montáže bednění.
příklad montáže
v bednění
•
připojovací závity M12 nebo M16 zajištěné
proti pootočení
•
průměr svorníků velká
kontaktní plocha
•
vodotěsnost zaručena pryžovou zábranou
•
možnost připojení také skrz silné izolace
•
závity chráněny ochrannými víčky
Přednosti první pohled
. křížovou svorku pro možnosti dalšího napojení. Odolnost je
zkoušena podle VDE 0101/EN 50522. Spolehlivá
těsnost betonu zaručena pomocí pryžové
zábrany. Proto možné
připravit měřicí připojovací body přímo
na stavbě.
Zemnicí připojení vyrobené ušlechtilé oceli
zajišťují dlouhodobě svoji funkci splňují nejvyšší
standardy kvality. Připevnění dřevěnému nebo
kovovému bednění provádí pomocí ochranných
víček nebo pomocí drátů.
