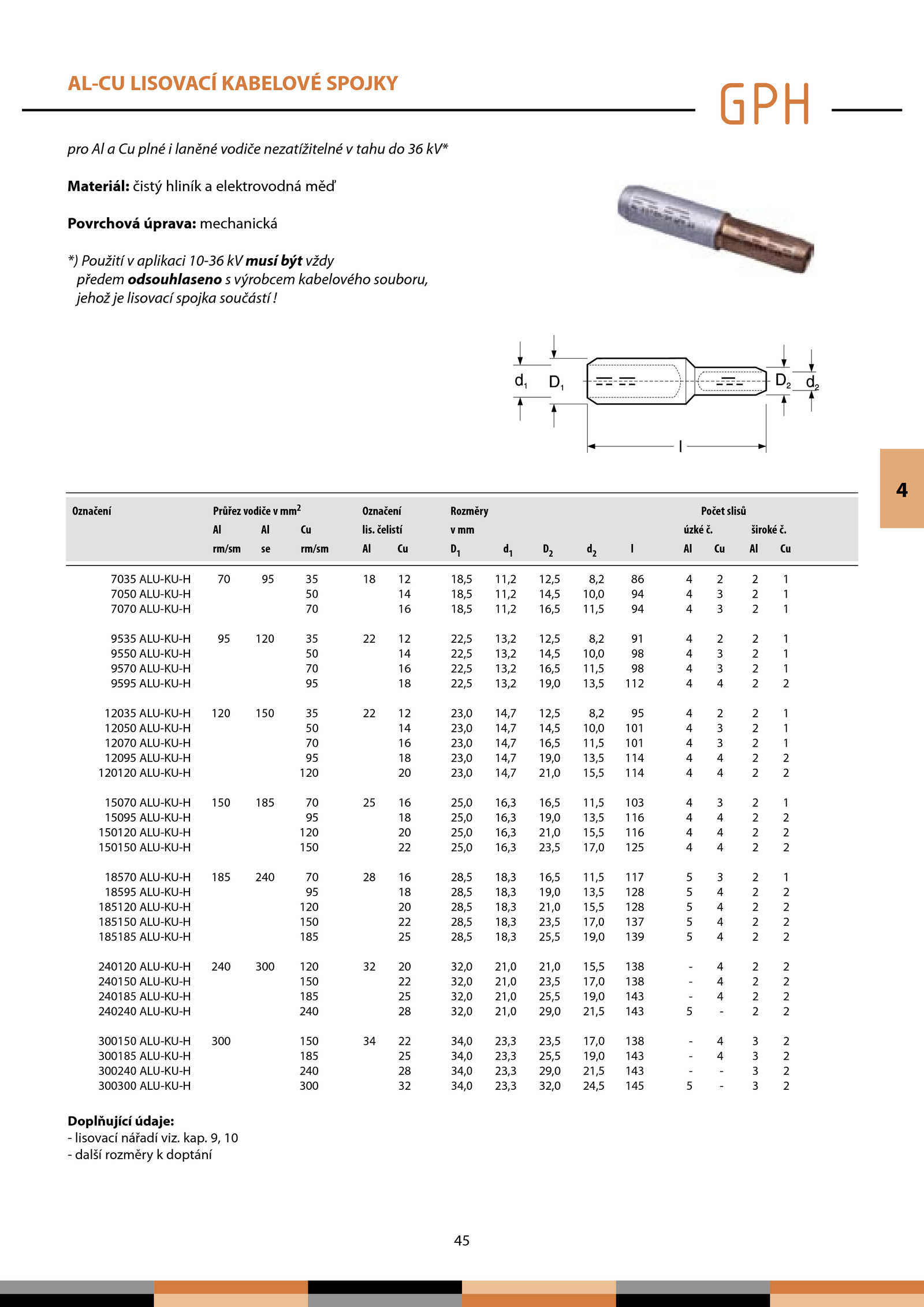

45 pro plné laněné vodiče nezatížitelné tahu kV* Materiál: čistý hliník elektrovodná měď Povrchová úprava: mechanická *) Použití aplikaci 10-36 musí být vždy předem odsouhlaseno výrobcem kabelového souboru, jehož lisovací spojka součástí ! 7035 ALU-KU-H 70 95 35 18 12 18,5 11,2 12,5 8,2 86 1 7050 ALU-KU-H 50 14 18,5 11,2 14,5 10,0 94 1 7070 ALU-KU-H 70 16 18,5 11,2 16,5 11,5 94 1 9535 ALU-KU-H 95 120 35 22 12 22,5 13,2 12,5 8,2 91 1 9550 ALU-KU-H 50 14 22,5 13,2 14,5 10,0 98 1 9570 ALU-KU-H 70 16 22,5 13,2 16,5 11,5 98 1 9595 ALU-KU-H 95 18 22,5 13,2 19,0 13,5 112 2 12035 ALU-KU-H 120 150 35 22 12 23,0 14,7 12,5 8,2 95 1 12050 ALU-KU-H 50 14 23,0 14,7 14,5 10,0 101 1 12070 ALU-KU-H 70 16 23,0 14,7 16,5 11,5 101 1 12095 ALU-KU-H 95 18 23,0 14,7 19,0 13,5 114 2 120120 ALU-KU-H 120 20 23,0 14,7 21,0 15,5 114 2 15070 ALU-KU-H 150 185 70 25 16 25,0 16,3 16,5 11,5 103 1 15095 ALU-KU-H 95 18 25,0 16,3 19,0 13,5 116 2 150120 ALU-KU-H 120 20 25,0 16,3 21,0 15,5 116 2 150150 ALU-KU-H 150 22 25,0 16,3 23,5 17,0 125 2 18570 ALU-KU-H 185 240 70 28 16 28,5 18,3 16,5 11,5 117 1 18595 ALU-KU-H 95 18 28,5 18,3 19,0 13,5 128 2 185120 ALU-KU-H 120 20 28,5 18,3 21,0 15,5 128 2 185150 ALU-KU-H 150 22 28,5 18,3 23,5 17,0 137 2 185185 ALU-KU-H 185 25 28,5 18,3 25,5 19,0 139 2 240120 ALU-KU-H 240 300 120 32 20 32,0 21,0 21,0 15,5 138 2 240150 ALU-KU-H 150 22 32,0 21,0 23,5 17,0 138 2 240185 ALU-KU-H 185 25 32,0 21,0 25,5 19,0 143 2 240240 ALU-KU-H 240 28 32,0 21,0 29,0 21,5 143 2 300150 ALU-KU-H 300 150 34 22 34,0 23,3 23,5 17,0 138 2 300185 ALU-KU-H 185 25 34,0 23,3 25,5 19,0 143 2 300240 ALU-KU-H 240 28 34,0 23,3 29,0 21,5 143 2 300300 ALU-KU-H 300 32 34,0 23,3 32,0 24,5 145 2 Označení Průřez vodiče mm2 Označení Rozměry Počet slisů Al Al Cu lis. 10 - další rozměry doptání AL-CU LISOVACÍ KABELOVÉ SPOJKY 4 . široké č. kap. čelistí mm úzké č. rm/sm se rm/sm Al Cu D1 d1 D2 d2 Al Cu Al Cu Doplňující údaje: - lisovací nářadí viz
