Poznámky redaktora
kap. 10
- další rozměry doptání

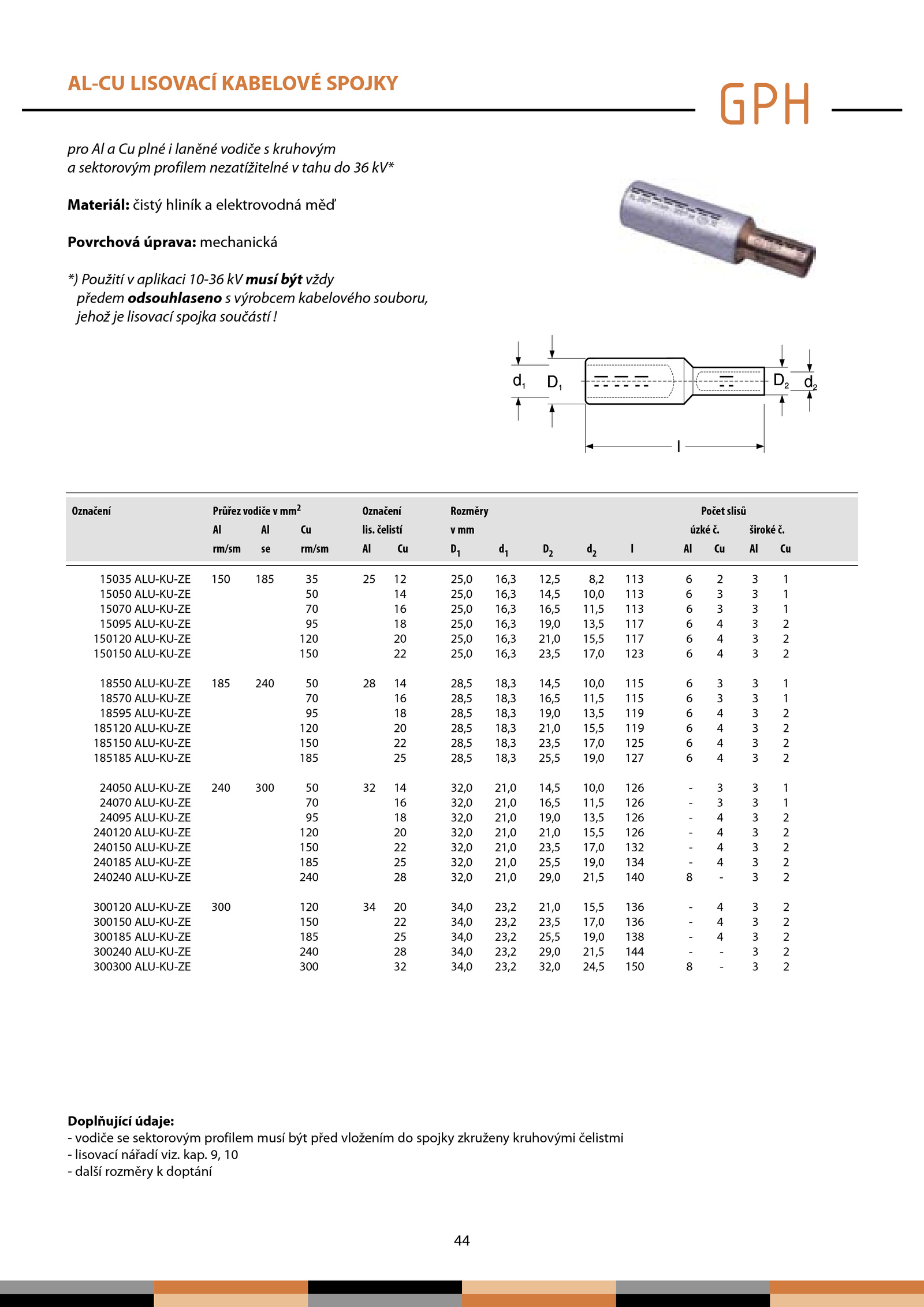

AL-CU LISOVACÍ KABELOVÉ SPOJKY
. čelistí mm úzké č.44
pro plné laněné vodiče kruhovým
a sektorovým profilem nezatížitelné tahu kV*
Materiál: čistý hliník elektrovodná měď
Povrchová úprava: mechanická
*) Použití aplikaci 10-36 musí být vždy
předem odsouhlaseno výrobcem kabelového souboru,
jehož lisovací spojka součástí !
15035 ALU-KU-ZE 150 185 35 25 12 25,0 16,3 12,5 8,2 113 1
15050 ALU-KU-ZE 50 14 25,0 16,3 14,5 10,0 113 1
15070 ALU-KU-ZE 70 16 25,0 16,3 16,5 11,5 113 1
15095 ALU-KU-ZE 95 18 25,0 16,3 19,0 13,5 117 2
150120 ALU-KU-ZE 120 20 25,0 16,3 21,0 15,5 117 2
150150 ALU-KU-ZE 150 22 25,0 16,3 23,5 17,0 123 2
18550 ALU-KU-ZE 185 240 50 28 14 28,5 18,3 14,5 10,0 115 1
18570 ALU-KU-ZE 70 16 28,5 18,3 16,5 11,5 115 1
18595 ALU-KU-ZE 95 18 28,5 18,3 19,0 13,5 119 2
185120 ALU-KU-ZE 120 20 28,5 18,3 21,0 15,5 119 2
185150 ALU-KU-ZE 150 22 28,5 18,3 23,5 17,0 125 2
185185 ALU-KU-ZE 185 25 28,5 18,3 25,5 19,0 127 2
24050 ALU-KU-ZE 240 300 50 32 14 32,0 21,0 14,5 10,0 126 1
24070 ALU-KU-ZE 70 16 32,0 21,0 16,5 11,5 126 1
24095 ALU-KU-ZE 95 18 32,0 21,0 19,0 13,5 126 2
240120 ALU-KU-ZE 120 20 32,0 21,0 21,0 15,5 126 2
240150 ALU-KU-ZE 150 22 32,0 21,0 23,5 17,0 132 2
240185 ALU-KU-ZE 185 25 32,0 21,0 25,5 19,0 134 2
240240 ALU-KU-ZE 240 28 32,0 21,0 29,0 21,5 140 2
300120 ALU-KU-ZE 300 120 34 20 34,0 23,2 21,0 15,5 136 2
300150 ALU-KU-ZE 150 22 34,0 23,2 23,5 17,0 136 2
300185 ALU-KU-ZE 185 25 34,0 23,2 25,5 19,0 138 2
300240 ALU-KU-ZE 240 28 34,0 23,2 29,0 21,5 144 2
300300 ALU-KU-ZE 300 32 34,0 23,2 32,0 24,5 150 2
Označení Průřez vodiče mm2 Označení Rozměry Počet slisů
Al Al Cu lis.
rm/sm se rm/sm Al Cu D1 d1 D2 d2 Al Cu Al Cu
Doplňující údaje:
- vodiče sektorovým profilem musí být před vložením spojky zkruženy kruhovými čelistmi
- lisovací nářadí viz. široké č
