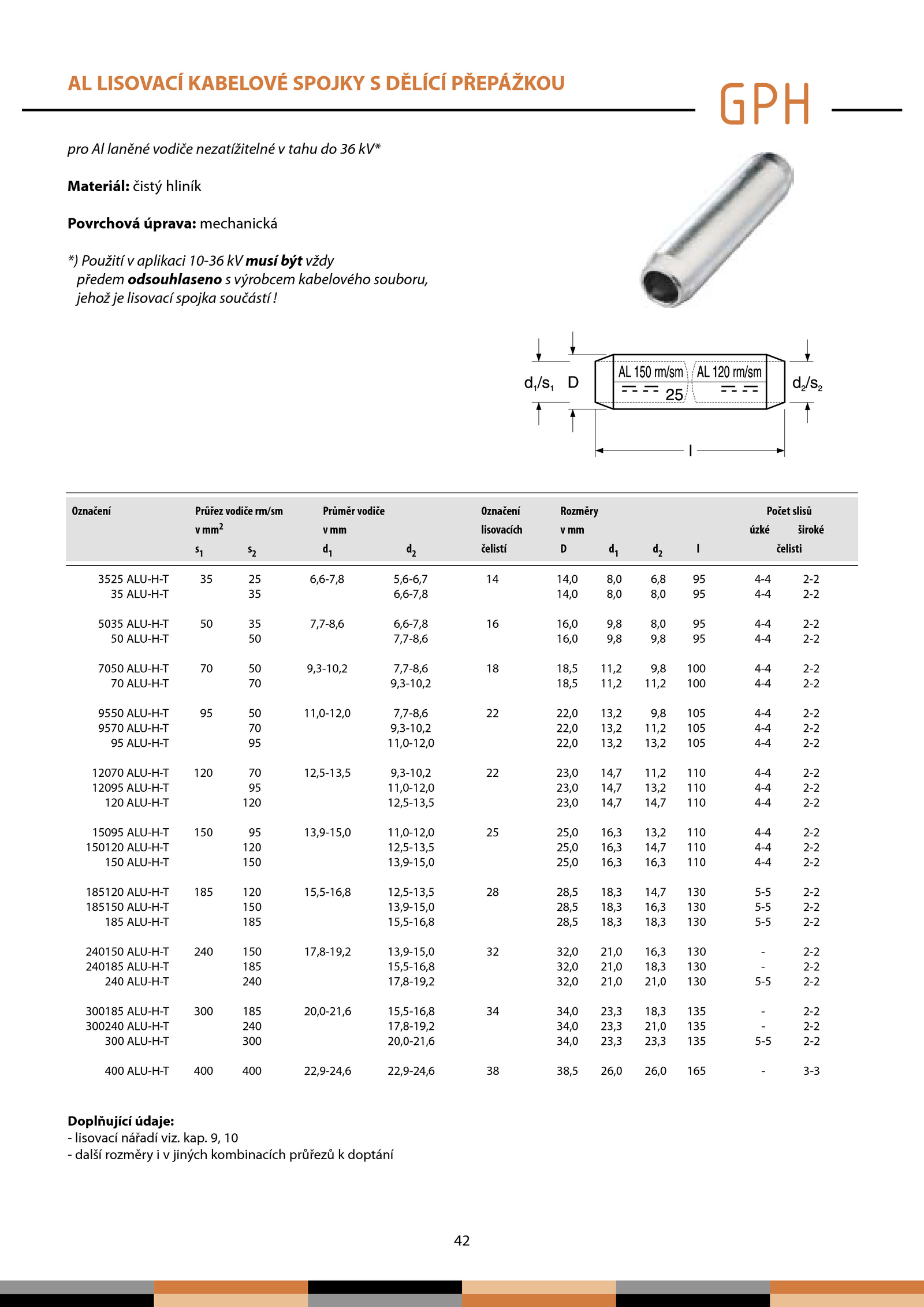

10 - další rozměry jiných kombinacích průřezů doptání AL LISOVACÍ KABELOVÉ SPOJKY DĚLÍCÍ PŘEPÁŽKOU . kap.42 pro laněné vodiče nezatížitelné tahu kV* Materiál: čistý hliník Povrchová úprava: mechanická *) Použití aplikaci 10-36 musí být vždy předem odsouhlaseno výrobcem kabelového souboru, jehož lisovací spojka součástí ! 3525 ALU-H-T 35 25 6,6-7,8 5,6-6,7 14 14,0 8,0 6,8 95 4-4 2-2 ALU-H-T 35 6,6-7,8 14,0 8,0 8,0 95 4-4 2-2 5035 ALU-H-T 50 35 7,7-8,6 6,6-7,8 16 16,0 9,8 8,0 95 4-4 2-2 ALU-H-T 50 7,7-8,6 16,0 9,8 9,8 95 4-4 2-2 7050 ALU-H-T 70 50 9,3-10,2 7,7-8,6 18 18,5 11,2 9,8 100 4-4 2-2 ALU-H-T 70 9,3-10,2 18,5 11,2 11,2 100 4-4 2-2 9550 ALU-H-T 95 50 11,0-12,0 7,7-8,6 22 22,0 13,2 9,8 105 4-4 2-2 9570 ALU-H-T 70 9,3-10,2 22,0 13,2 11,2 105 4-4 2-2 ALU-H-T 95 11,0-12,0 22,0 13,2 13,2 105 4-4 2-2 12070 ALU-H-T 120 70 12,5-13,5 9,3-10,2 22 23,0 14,7 11,2 110 4-4 2-2 12095 ALU-H-T 95 11,0-12,0 23,0 14,7 13,2 110 4-4 2-2 120 ALU-H-T 120 12,5-13,5 23,0 14,7 14,7 110 4-4 2-2 15095 ALU-H-T 150 95 13,9-15,0 11,0-12,0 25 25,0 16,3 13,2 110 4-4 2-2 150120 ALU-H-T 120 12,5-13,5 25,0 16,3 14,7 110 4-4 2-2 150 ALU-H-T 150 13,9-15,0 25,0 16,3 16,3 110 4-4 2-2 185120 ALU-H-T 185 120 15,5-16,8 12,5-13,5 28 28,5 18,3 14,7 130 5-5 2-2 185150 ALU-H-T 150 13,9-15,0 28,5 18,3 16,3 130 5-5 2-2 185 ALU-H-T 185 15,5-16,8 28,5 18,3 18,3 130 5-5 2-2 240150 ALU-H-T 240 150 17,8-19,2 13,9-15,0 32 32,0 21,0 16,3 130 2-2 240185 ALU-H-T 185 15,5-16,8 32,0 21,0 18,3 130 2-2 240 ALU-H-T 240 17,8-19,2 32,0 21,0 21,0 130 5-5 2-2 300185 ALU-H-T 300 185 20,0-21,6 15,5-16,8 34 34,0 23,3 18,3 135 2-2 300240 ALU-H-T 240 17,8-19,2 34,0 23,3 21,0 135 2-2 300 ALU-H-T 300 20,0-21,6 34,0 23,3 23,3 135 5-5 2-2 400 ALU-H-T 400 400 22,9-24,6 22,9-24,6 38 38,5 26,0 26,0 165 3-3 Označení Průřez vodiče rm/sm Průměr vodiče Označení Rozměry Počet slisů mm2 mm lisovacích mm úzké široké s1 s2 d1 d2 čelistí D d1 d2 l čelisti Doplňující údaje: - lisovací nářadí viz
