10
- další rozměry jiných kombinacích průřezů doptání

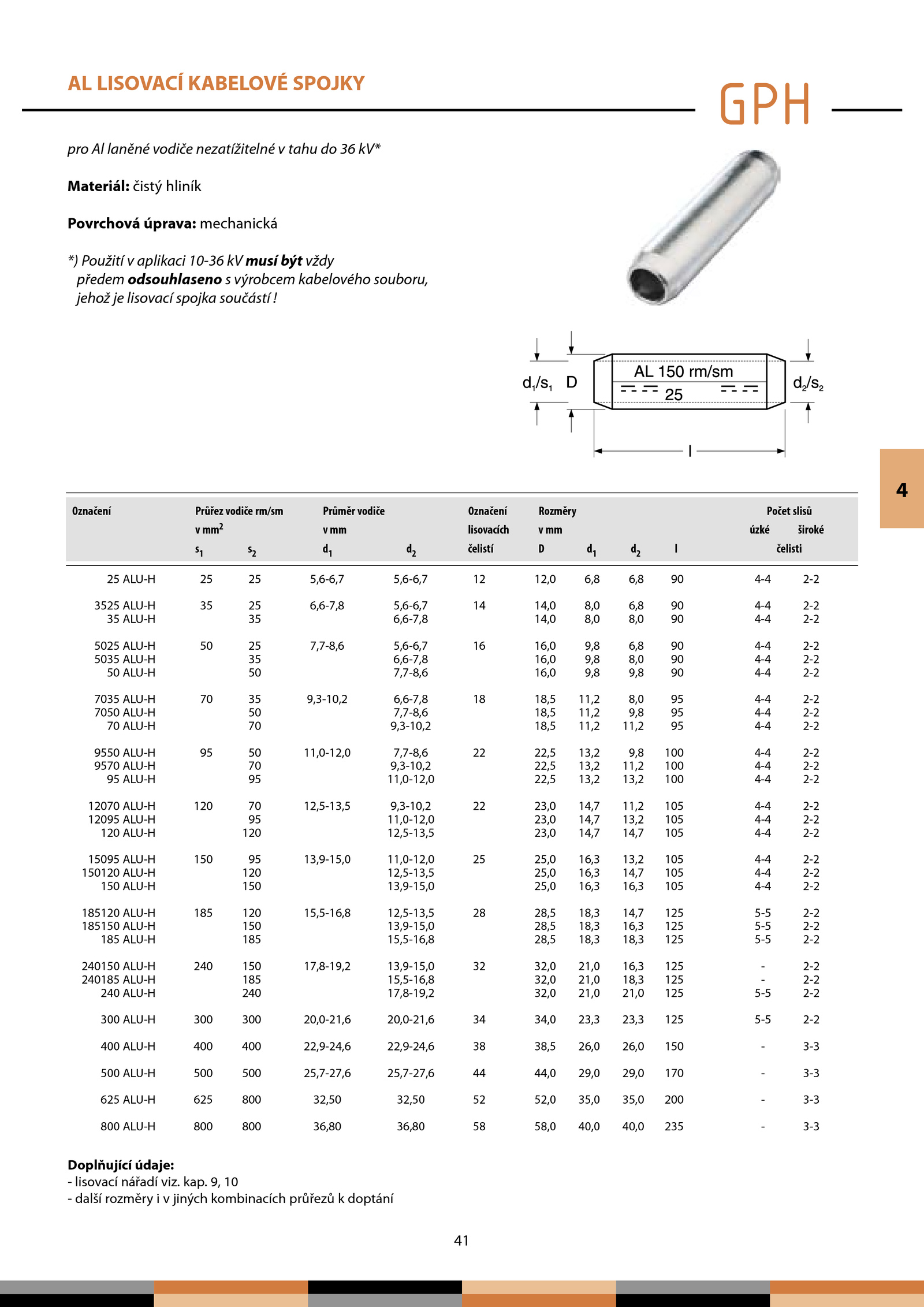

AL LISOVACÍ KABELOVÉ SPOJKY
4
. kap.41
pro laněné vodiče nezatížitelné tahu kV*
Materiál: čistý hliník
Povrchová úprava: mechanická
*) Použití aplikaci 10-36 musí být vždy
předem odsouhlaseno výrobcem kabelového souboru,
jehož lisovací spojka součástí !
ALU-H 25 25 5,6-6,7 5,6-6,7 12 12,0 6,8 6,8 90 4-4 2-2
3525 ALU-H 35 25 6,6-7,8 5,6-6,7 14 14,0 8,0 6,8 90 4-4 2-2
ALU-H 35 6,6-7,8 14,0 8,0 8,0 90 4-4 2-2
5025 ALU-H 50 25 7,7-8,6 5,6-6,7 16 16,0 9,8 6,8 90 4-4 2-2
5035 ALU-H 35 6,6-7,8 16,0 9,8 8,0 90 4-4 2-2
ALU-H 50 7,7-8,6 16,0 9,8 9,8 90 4-4 2-2
7035 ALU-H 70 35 9,3-10,2 6,6-7,8 18 18,5 11,2 8,0 95 4-4 2-2
7050 ALU-H 50 7,7-8,6 18,5 11,2 9,8 95 4-4 2-2
ALU-H 70 9,3-10,2 18,5 11,2 11,2 95 4-4 2-2
9550 ALU-H 95 50 11,0-12,0 7,7-8,6 22 22,5 13,2 9,8 100 4-4 2-2
9570 ALU-H 70 9,3-10,2 22,5 13,2 11,2 100 4-4 2-2
ALU-H 95 11,0-12,0 22,5 13,2 13,2 100 4-4 2-2
12070 ALU-H 120 70 12,5-13,5 9,3-10,2 22 23,0 14,7 11,2 105 4-4 2-2
12095 ALU-H 95 11,0-12,0 23,0 14,7 13,2 105 4-4 2-2
120 ALU-H 120 12,5-13,5 23,0 14,7 14,7 105 4-4 2-2
15095 ALU-H 150 95 13,9-15,0 11,0-12,0 25 25,0 16,3 13,2 105 4-4 2-2
150120 ALU-H 120 12,5-13,5 25,0 16,3 14,7 105 4-4 2-2
150 ALU-H 150 13,9-15,0 25,0 16,3 16,3 105 4-4 2-2
185120 ALU-H 185 120 15,5-16,8 12,5-13,5 28 28,5 18,3 14,7 125 5-5 2-2
185150 ALU-H 150 13,9-15,0 28,5 18,3 16,3 125 5-5 2-2
185 ALU-H 185 15,5-16,8 28,5 18,3 18,3 125 5-5 2-2
240150 ALU-H 240 150 17,8-19,2 13,9-15,0 32 32,0 21,0 16,3 125 2-2
240185 ALU-H 185 15,5-16,8 32,0 21,0 18,3 125 2-2
240 ALU-H 240 17,8-19,2 32,0 21,0 21,0 125 5-5 2-2
300 ALU-H 300 300 20,0-21,6 20,0-21,6 34 34,0 23,3 23,3 125 5-5 2-2
400 ALU-H 400 400 22,9-24,6 22,9-24,6 38 38,5 26,0 26,0 150 3-3
500 ALU-H 500 500 25,7-27,6 25,7-27,6 44 44,0 29,0 29,0 170 3-3
625 ALU-H 625 800 32,50 32,50 52 52,0 35,0 35,0 200 3-3
800 ALU-H 800 800 36,80 36,80 58 58,0 40,0 40,0 235 3-3
Označení Průřez vodiče rm/sm Průměr vodiče Označení Rozměry Počet slisů
mm2 mm lisovacích mm úzké široké
s1 s2 d1 d2 čelistí D d1 d2 l čelisti
Doplňující údaje:
- lisovací nářadí viz
