Spojovací materiál není součástí dodávky držáku je
nutné jej objednat samostatně:
vratový šroub M8×20 ks
podložka M10 ks
límcová matice ks
Maximální nosnost držáku 150 kg. Typ kotvení nutné zvolit podle materiálu
konstrukce stavby.
DZM STPU
ZZ ARK-224310
A2 ARK-234310
A4 ARK-244310
10 ks
Držák DZM STPU používá pro ukotvení stojen STPM
prostorové montáže. Držák též možné použít jako patu
konstrukce ukotvené podlahy.
Stojna STPM držák upevňuje pomocí čtyř vra-
tových šroubů M8×20 podložkami M10 límcový-
mi maticemi M8. Jeden pár šroubů umisťuje vždy stře-
dových otvorů bočnici držáku. Druhý pár šroubů
se umisťuje podle potřebného úhlu natočení. Pro
natočení pod úhlem 45° připraven zvláštní otvor
v bočnici.73

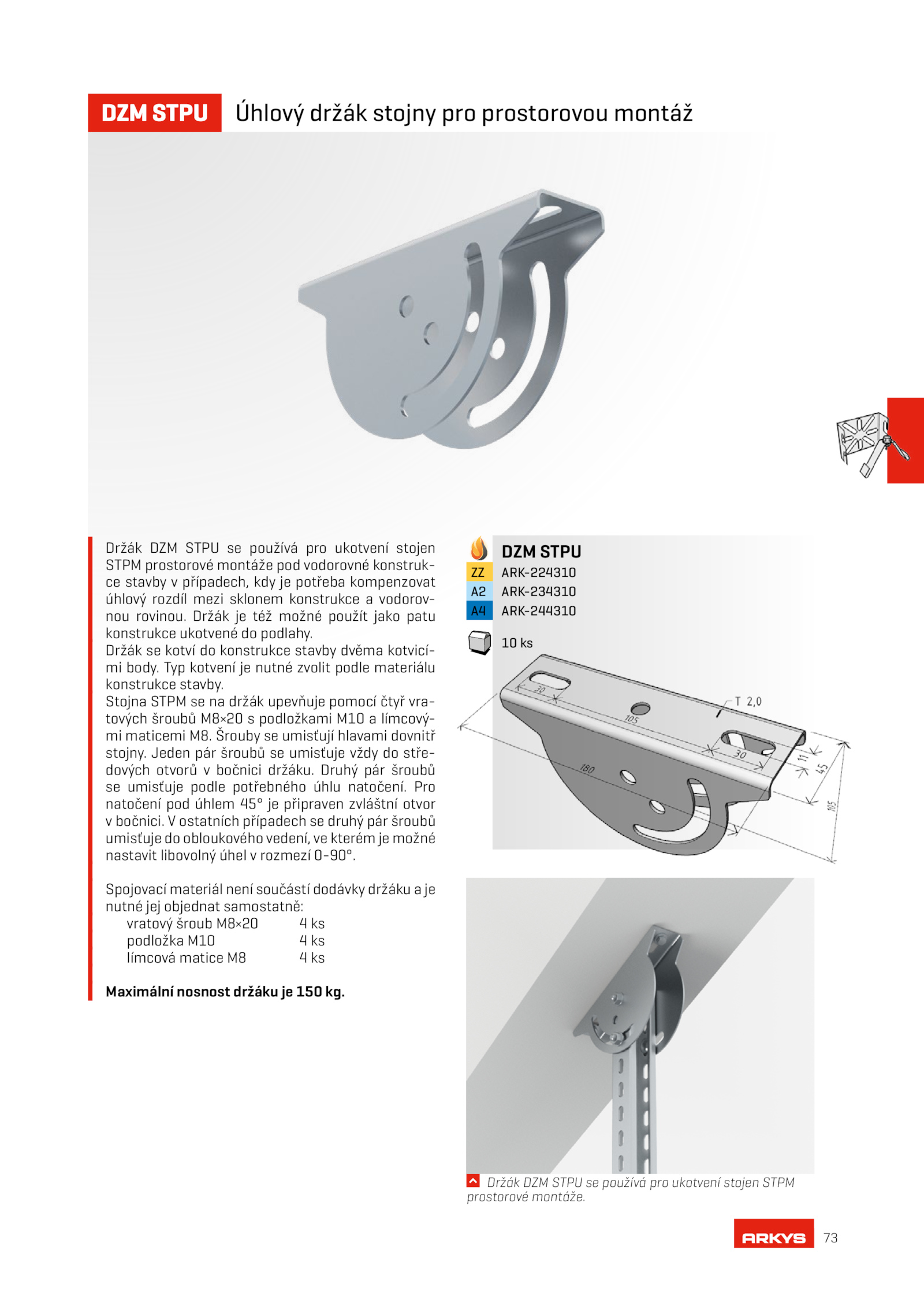

DZM STPU Úhlový držák stojny pro prostorovou montáž
Držák DZM STPU používá pro ukotvení stojen
STPM prostorové montáže pod vodorovné konstruk-
ce stavby případech, kdy potřeba kompenzovat
úhlový rozdíl mezi sklonem konstrukce vodorov-
nou rovinou.
Držák kotví konstrukce stavby dvěma kotvicí-
mi body.
. Šrouby umisťují hlavami dovnitř
stojny. ostatních případech druhý pár šroubů
umisťuje obloukového vedení, kterém možné
nastavit libovolný úhel rozmezí 0-90°
