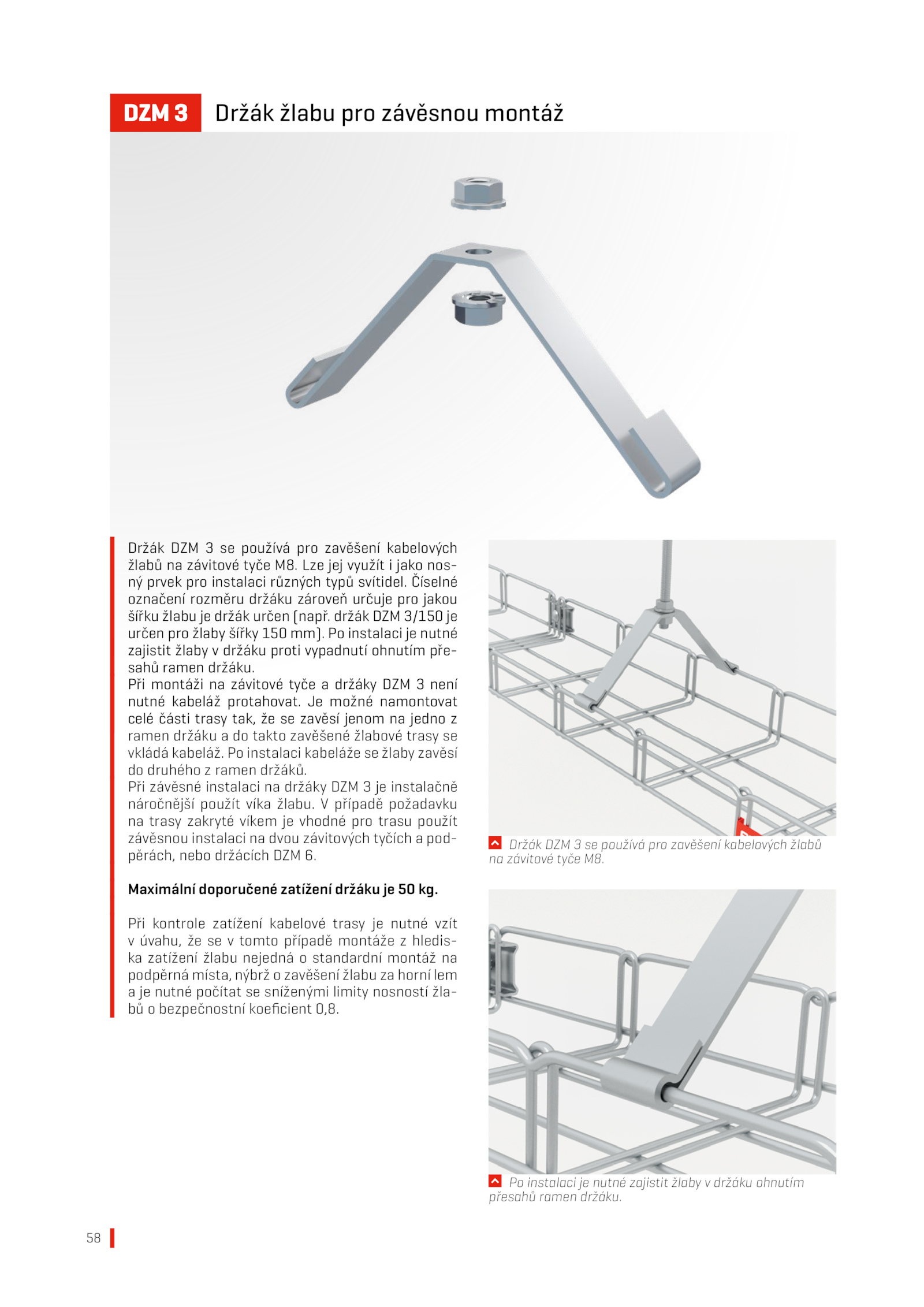

. instalaci kabeláže žlaby zavěsí do druhého ramen držáků.58 DZM Držák žlabu pro závěsnou montáž Držák DZM používá pro zavěšení kabelových žlabů závitové tyče M8. Maximální doporučené zatížení držáku kg. Držák DZM používá pro zavěšení kabelových žlabů na závitové tyče M8. Lze jej využít jako nos- ný prvek pro instalaci různých typů svítidel. případě požadavku na trasy zakryté víkem vhodné pro trasu použít závěsnou instalaci dvou závitových tyčích pod- pěrách, nebo držácích DZM 6. Při závěsné instalaci držáky DZM instalačně náročnější použít víka žlabu. držák DZM 3/150 je určen pro žlaby šířky 150 mm). instalaci nutné zajistit žlaby držáku proti vypadnutí ohnutím pře- sahů ramen držáku. Číselné označení rozměru držáku zároveň určuje pro jakou šířku žlabu držák určen (např. Po instalaci nutné zajistit žlaby držáku ohnutím přesahů ramen držáku. možné namontovat celé části trasy tak, zavěsí jenom jedno z ramen držáku takto zavěšené žlabové trasy se vkládá kabeláž. Při montáži závitové tyče držáky DZM není nutné kabeláž protahovat. Při kontrole zatížení kabelové trasy nutné vzít v úvahu, tomto případě montáže hledis- ka zatížení žlabu nejedná standardní montáž na podpěrná místa, nýbrž zavěšení žlabu horní lem a nutné počítat sníženými limity nosností žla- bů bezpečnostní koeficient 0,8
