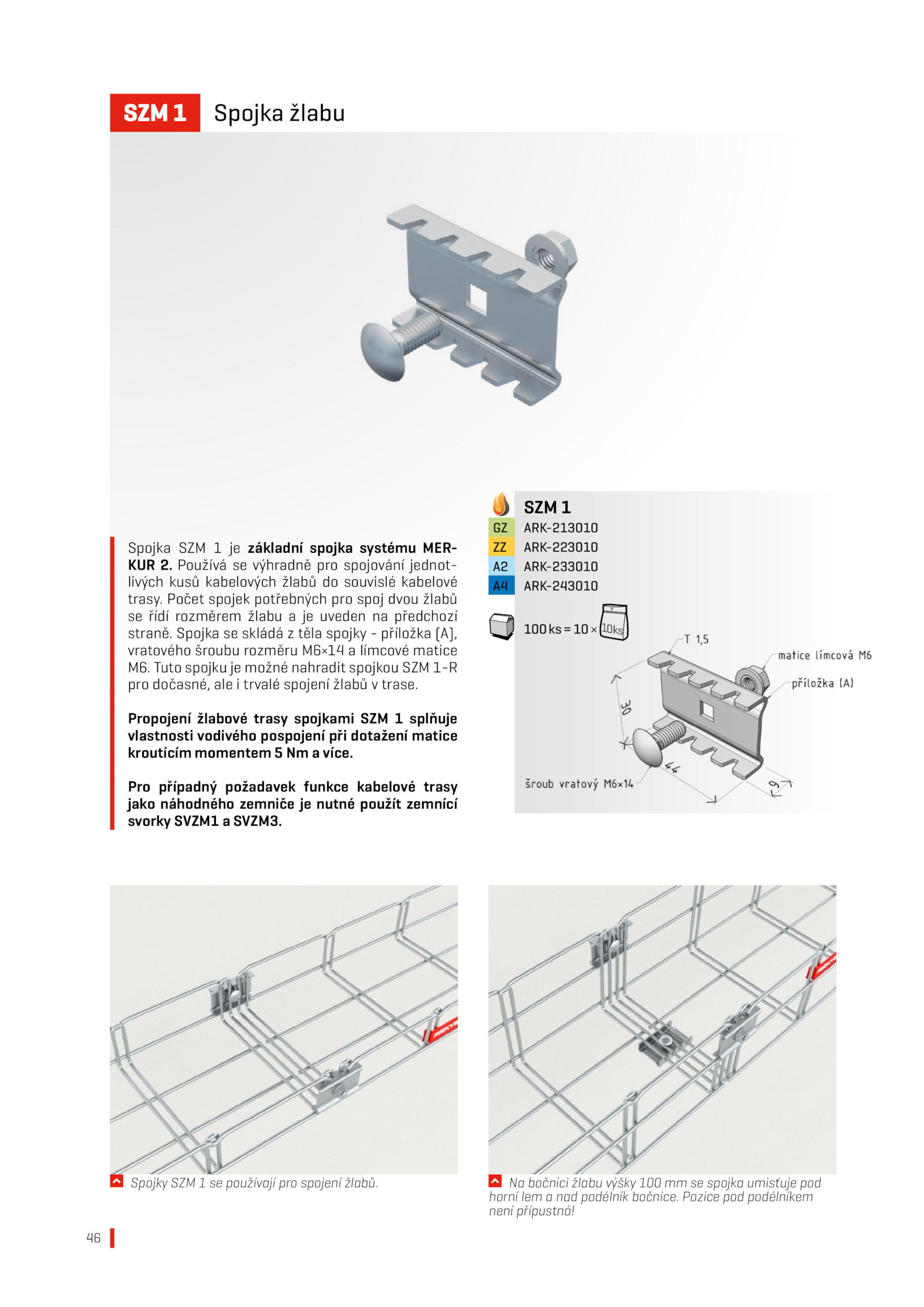

Pro případný požadavek funkce kabelové trasy jako náhodného zemniče nutné použít zemnící svorky SVZM1 SVZM3. Počet spojek potřebných pro spoj dvou žlabů se řídí rozměrem žlabu uveden předchozí straně. SZM 1 GZ ARK-213010 ZZ ARK-223010 A2 ARK-233010 A4 ARK-243010 100ks=10× 10ks Na bočnici žlabu výšky 100 spojka umisťuje pod horní lem nad podélník bočnice. Spojka skládá těla spojky příložka (A), vratového šroubu rozměru M6×14 límcové matice M6. Tuto spojku možné nahradit spojkou SZM 1-R pro dočasné, ale trvalé spojení žlabů trase.46 SZM Spojka žlabu Spojka SZM základní spojka systému MER- KUR Používá výhradně pro spojování jednot- livých kusů kabelových žlabů souvislé kabelové trasy. Propojení žlabové trasy spojkami SZM splňuje vlastnosti vodivého pospojení při dotažení matice kroutícím momentem více. . Pozice pod podélníkem není přípustná! Spojky SZM používají pro spojení žlabů
