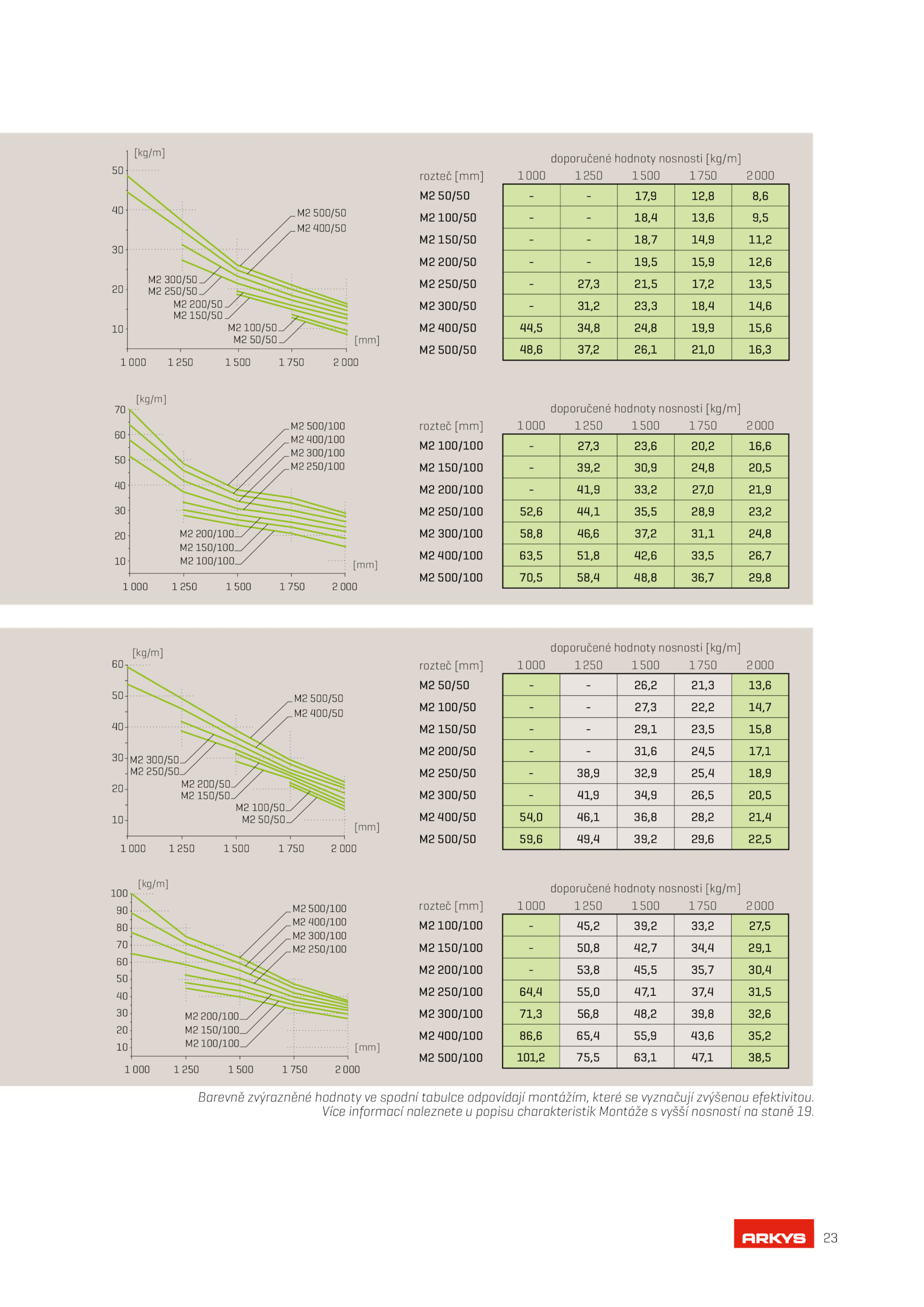

23 doporučené hodnoty nosnosti [kg/m] rozteč [mm] 1000 1250 1500 1750 2000 M2 50/50 17,9 12,8 8,6 M2 100/50 18,4 13,6 9,5 M2 150/50 18,7 14,9 11,2 M2 200/50 19,5 15,9 12,6 M2 250/50 27,3 21,5 17,2 13,5 M2 300/50 31,2 23,3 18,4 14,6 M2 400/50 44,5 34,8 24,8 19,9 15,6 M2 500/50 48,6 37,2 26,1 21,0 16,3 doporučené hodnoty nosnosti [kg/m] rozteč [mm] 1000 1250 1500 1750 2000 M2 50/50 26,2 21,3 13,6 M2 100/50 27,3 22,2 14,7 M2 150/50 29,1 23,5 15,8 M2 200/50 31,6 24,5 17,1 M2 250/50 38,9 32,9 25,4 18,9 M2 300/50 41,9 34,9 26,5 20,5 M2 400/50 54,0 46,1 36,8 28,2 21,4 M2 500/50 59,6 49,4 39,2 29,6 22,5 10 1 000 250 500 750 000 20 30 40 50 [kg/m] [mm] M2 50/50 M2 100/50 M2 150/50 M2 200/50 M2 250/50 M2 300/50 M2 400/50 M2 500/50 10 20 30 40 50 60 [kg/m] [mm] 1 000 250 500 750 000 M2 50/50 M2 100/50 M2 150/50 M2 200/50 M2 250/50 M2 300/50 M2 400/50 M2 500/50 10 1 000 250 500 750 000 20 30 40 50 60 70 [kg/m] [mm] M2 100/100 M2 150/100 M2 200/100 M2 400/100 M2 300/100 M2 250/100 M2 500/100 10 1 000 250 500 750 000 20 30 40 50 60 70 80 90 100 [kg/m] [mm] M2 100/100 M2 150/100 M2 200/100 M2 400/100 M2 300/100 M2 250/100 M2 500/100 doporučené hodnoty nosnosti [kg/m] rozteč [mm] 1000 1250 1500 1750 2000 M2 100/100 27,3 23,6 20,2 16,6 M2 150/100 39,2 30,9 24,8 20,5 M2 200/100 41,9 33,2 27,0 21,9 M2 250/100 52,6 44,1 35,5 28,9 23,2 M2 300/100 58,8 46,6 37,2 31,1 24,8 M2 400/100 63,5 51,8 42,6 33,5 26,7 M2 500/100 70,5 58,4 48,8 36,7 29,8 doporučené hodnoty nosnosti [kg/m] rozteč [mm] 1000 1250 1500 1750 2000 M2 100/100 45,2 39,2 33,2 27,5 M2 150/100 50,8 42,7 34,4 29,1 M2 200/100 53,8 45,5 35,7 30,4 M2 250/100 64,4 55,0 47,1 37,4 31,5 M2 300/100 71,3 56,8 48,2 39,8 32,6 M2 400/100 86,6 65,4 55,9 43,6 35,2 M2 500/100 101,2 75,5 63,1 47,1 38,5 Barevně zvýrazněné hodnoty spodní tabulce odpovídají montážím, které vyznačují zvýšenou efektivitou. . Více informací naleznete popisu charakteristik Montáže vyšší nosností staně 19
