Poznámky redaktora
Když tuto hodnotu aplikujeme efektivní průřezy žla-
bů MERKUR2, zjistíme, hodnoty maximálního za-
tížení žlabů kabeláží jsou relativně nízké (viz tabulka
na této dvoustraně). nejmenších rozměrů žlabů se
jedná jednotky kg/m ani největšího žlabu nepře-
kročí 100 kg/m.
Z tabulky měrných hmotností běžných typů kabelů vy-
plývá, měrná hmotnost kabeláže obvykle nepřekra-
čuje hodnotu 0,0028 kg/m/mm2
(tím myšleno, že
jeden mm2
kabelu váží 0,0028 kg/m).
Zatížení kabeláží při měrné hmotnosti 0,0028 kg/m/mm2
Typ rozměr žlabu efektivní průřez zatížení kabeláží
M2 50/50 1320 mm2
3,7 kg/m
M2 100/50 2900 mm2
8,1 kg/m
M2 150/50 4470 mm2
12,5 kg/m
M2 200/50 6050 mm2
16,9 kg/m
M2 250/50 7620 mm2
21,3 kg/m
M2 300/50 9200 mm2
25,8 kg/m
M2 400/50 12350 mm2
34,6 kg/m
M2 500/50 15500 mm2
43,4 kg/m
M2 100/100 6120 mm2
17,1 kg/m
M2 150/100 9440 mm2
26,4 kg/m
M2 200/100 12770 mm2
35,8 kg/m
M2 250/100 16090 mm2
45,1 kg/m
M2 300/100 19420 mm2
54,4 kg/m
M2 400/100 26070 mm2
73,0 kg/m
M2 500/100 32740 mm2
91,7 kg/m
M2-G 50/100 1320 mm2
3,7 kg/m
M2-G 100/100 6120 mm2
17,1 kg/m
Srovnáním těchto teoretických hodnot maximálního
zatížení žlabů kabeláží doporučenými hodnotami
nosnosti, které pro naše žlaby uvádíme vyplývá, že
požadovanou nosností naše žlaby disponují při rozpě-
tí opěrných míst 1750 velmi často při rozpě-
tí 2000 mm.
Měrná hmotnost vybraných kabelů
Hmotnost
[kg/m]
Průměr
[mm]
Průřez
[mm2
]
Měrná hmotnost
[kg/m/mm2
]
CYKY
3×1,5 0,120 8,6 58,06 0,00207
5×1,5 0,175 10,1 80,08 0,00219
3×2,5 0,170 9,5 70,85 0,00240
5×2,5 0,260 11,2 98,47 0,00264
5×4 0,380 13,8 149,50 0,00254
5×6 0,500 15,1 178,99 0,00279
5×10 0,770 18,0 254,34 0,00303
5×16 1,140 20,4 326,69 0,00349
3×35+25 1,780 26,2 538,86 0,00330
3×50+35 2,060 30,4 725,47 0,00284
3×70+50 2,800 34,9 956,14 0,00293
3×95+70 3,940 39,3 1212,42 0,00325
3×120+70 4,430 43,0 1451,47 0,00305
3×150+70 5,350 46,8 1719,34 0,00311
3×185+95 6,780 49,8 1946,83 0,00348
3×240+120 8,570 56,4 2497,05 0,00343
AYKY
5×16 0,600 21,3 356,15 0,00168
3×35+25 0,910 24,7 478,92 0,00190
3×50+35 1,220 28,9 655,64 0,00186
3×70+50 1,560 32,2 813,92 0,00192
3×95+70 1,750 39,3 1212,42 0,00144
3×120+70 2,060 43,0 1451,47 0,00142
3×240+120 3,810 56,4 2497,05 0,00153
Zdroj informací tabulce: PRAKAB
nabídne vhodnou velikost žlabu
v závislosti hmotnosti
a objemu kabeláže
určí vzdálenost podpěr
rychlý manuál tvarování
do kapsy
MERKUR app
.21

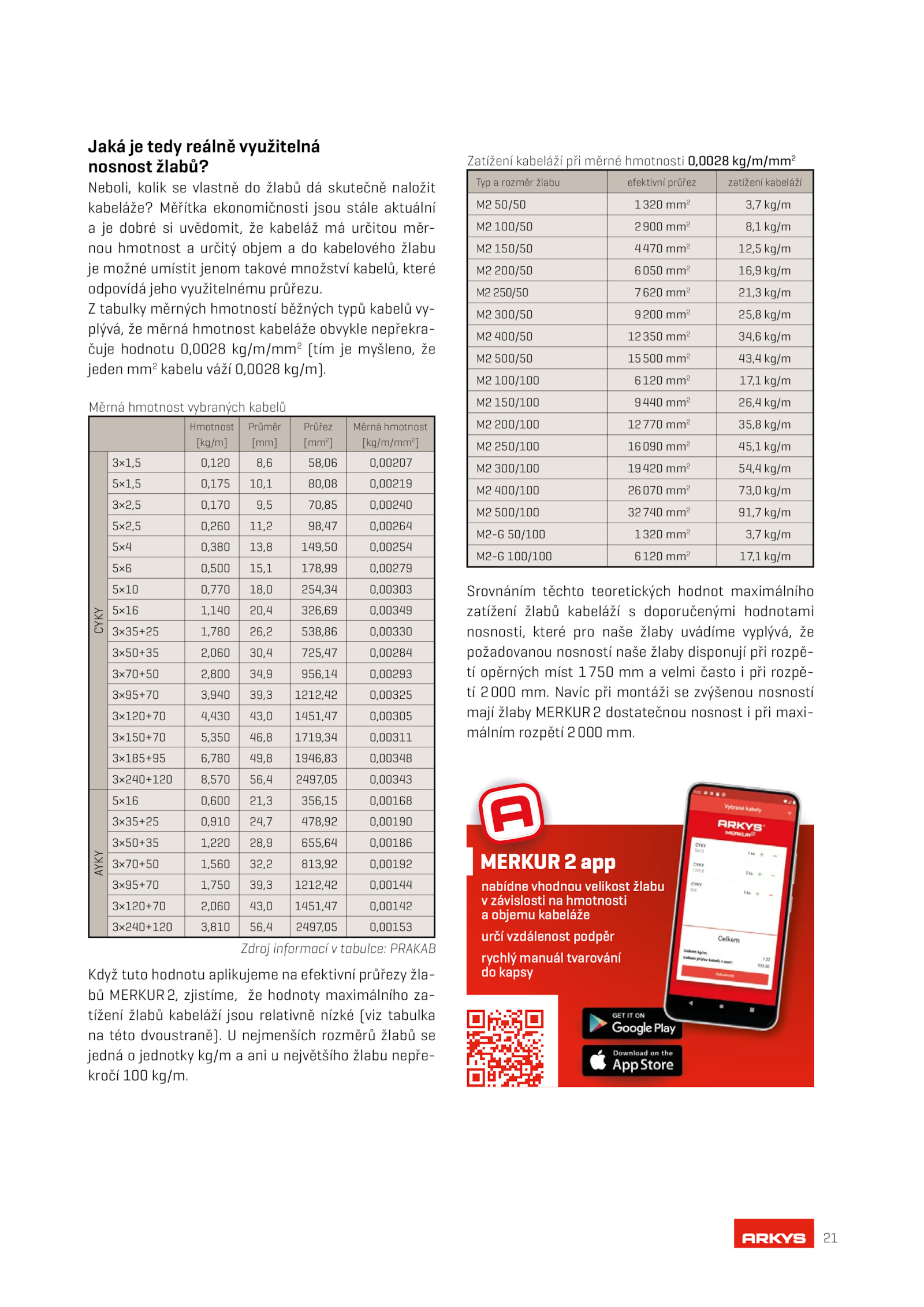

Jaká tedy reálně využitelná
nosnost žlabů?
Neboli, kolik vlastně žlabů skutečně naložit
kabeláže? Měřítka ekonomičnosti jsou stále aktuální
a dobré uvědomit, kabeláž určitou měr-
nou hmotnost určitý objem kabelového žlabu
je možné umístit jenom takové množství kabelů, které
odpovídá jeho využitelnému průřezu. Navíc při montáži zvýšenou nosností
mají žlaby MERKUR2 dostatečnou nosnost při maxi-
málním rozpětí 2000 mm
