Poznámky redaktora

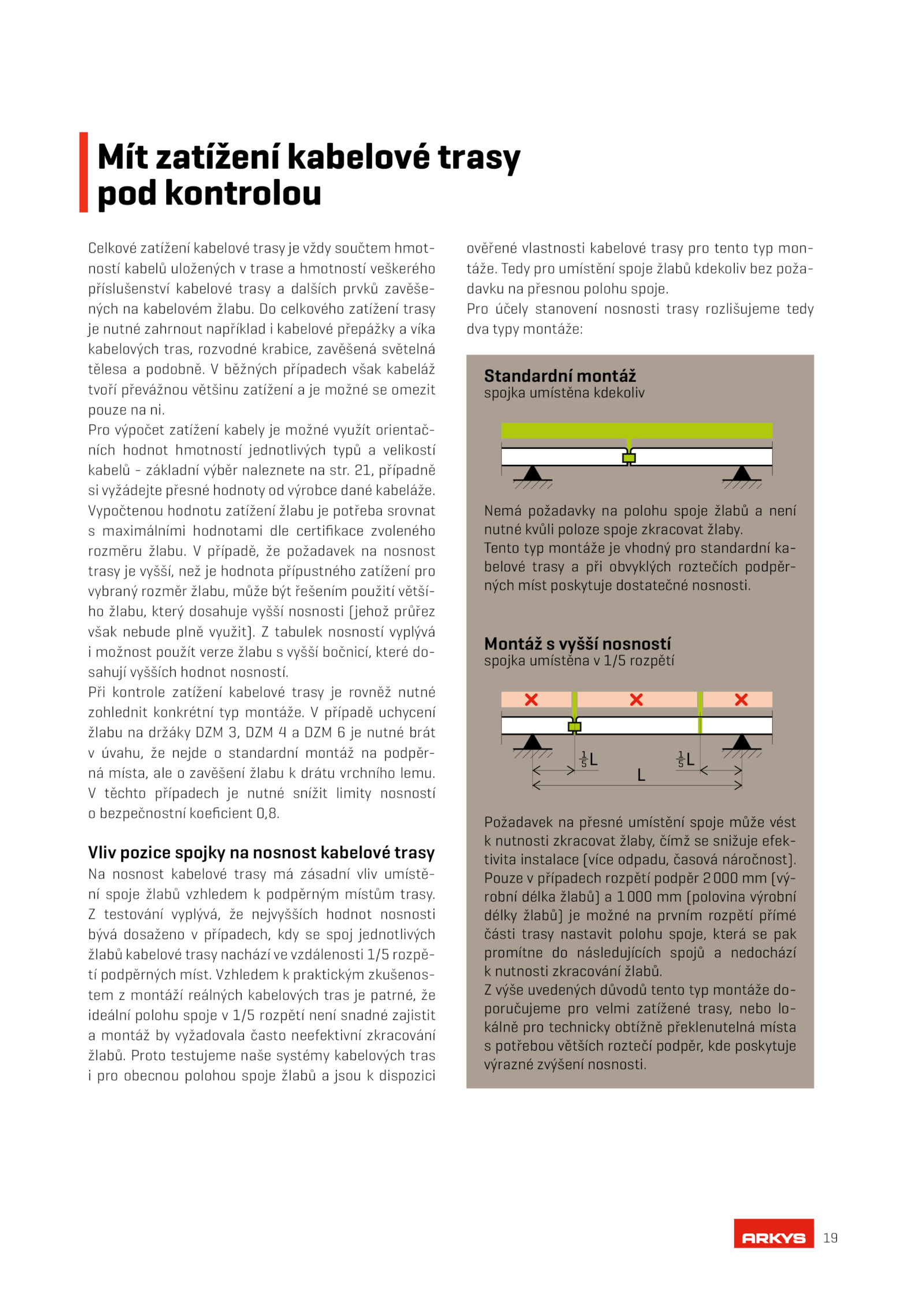

Při kontrole zatížení kabelové trasy rovněž nutné zohlednit konkrétní typ montáže. Vypočtenou hodnotu zatížení žlabu potřeba srovnat s maximálními hodnotami dle certifikace zvoleného rozměru žlabu. Z výše uvedených důvodů tento typ montáže do- poručujeme pro velmi zatížené trasy, nebo lo- kálně pro technicky obtížně překlenutelná místa s potřebou větších roztečí podpěr, kde poskytuje výrazné zvýšení nosnosti. Proto testujeme naše systémy kabelových tras i pro obecnou polohou spoje žlabů jsou dispozici ověřené vlastnosti kabelové trasy pro tento typ mon- táže. celkového zatížení trasy je nutné zahrnout například kabelové přepážky víka kabelových tras, rozvodné krabice, zavěšená světelná tělesa podobně. případě, požadavek nosnost trasy vyšší, než hodnota přípustného zatížení pro vybraný rozměr žlabu, může být řešením použití větší- ho žlabu, který dosahuje vyšší nosnosti (jehož průřez však nebude plně využit). Vliv pozice spojky nosnost kabelové trasy Na nosnost kabelové trasy zásadní vliv umístě- ní spoje žlabů vzhledem podpěrným místům trasy. tabulek nosností vyplývá i možnost použít verze žlabu vyšší bočnicí, které do- sahují vyšších hodnot nosností.19 Mít zatížení kabelové trasy pod kontrolou Celkové zatížení kabelové trasy vždy součtem hmot- ností kabelů uložených trase hmotností veškerého příslušenství kabelové trasy dalších prvků zavěše- ných kabelovém žlabu. Pro výpočet zatížení kabely možné využít orientač- ních hodnot hmotností jednotlivých typů velikostí kabelů základní výběr naleznete str. Tento typ montáže vhodný pro standardní ka- belové trasy při obvyklých roztečích podpěr- ných míst poskytuje dostatečné nosnosti. Vzhledem praktickým zkušenos- tem montáží reálných kabelových tras patrné, že ideální polohu spoje 1/5 rozpětí není snadné zajistit a montáž vyžadovala často neefektivní zkracování žlabů. V těchto případech nutné snížit limity nosností o bezpečnostní koeficient 0,8. Pro účely stanovení nosnosti trasy rozlišujeme tedy dva typy montáže: Standardní montáž spojka umístěna kdekoliv Nemá požadavky polohu spoje žlabů není nutné kvůli poloze spoje zkracovat žlaby. Pouze případech rozpětí podpěr 2000 (vý- robní délka žlabů) 1000 (polovina výrobní délky žlabů) možné prvním rozpětí přímé části trasy nastavit polohu spoje, která pak promítne následujících spojů nedochází k nutnosti zkracování žlabů. Z testování vyplývá, nejvyšších hodnot nosnosti bývá dosaženo případech, kdy spoj jednotlivých žlabů kabelové trasy nachází vzdálenosti 1/5 rozpě- tí podpěrných míst. případě uchycení žlabu držáky DZM DZM DZM nutné brát v úvahu, nejde standardní montáž podpěr- ná místa, ale zavěšení žlabu drátu vrchního lemu. běžných případech však kabeláž tvoří převážnou většinu zatížení možné omezit pouze ni. . 21, případně si vyžádejte přesné hodnoty výrobce dané kabeláže. Tedy pro umístění spoje žlabů kdekoliv bez poža- davku přesnou polohu spoje. Montáž vyšší nosností spojka umístěna 1/5 rozpětí L L 1 5 L 1 5 Požadavek přesné umístění spoje může vést k nutnosti zkracovat žlaby, čímž snižuje efek- tivita instalace (více odpadu, časová náročnost)
