Poznámky redaktora
materiál mechanická odolnost funkčnost při požáru mechanická ochrana balení
teplotní odolnost kódy třídění dle 61386-1 typ závitu tloušťka stěny příslušenství
dn
položka popis
di
min.
L
EAN
mm str. μm, vysoká korozní odolnost sk.
►
Při použití trubek společně vývodkami 4816E 4863 snižuje
rozsah použití +60 °C. 2
►
ZN: ocelového pásu svaření žárově pozinkováno ponorem, vrstva zinku min. 4
►
Trubky jsou dodávány také pro systémy zachováním funkčnosti při požáru (viz katalog Systémy zachováním
funkčnosti při požáru).
►
ZNM: pozinkovaná ocel Sendzimir, vrstva zinku μm, nahrazuje základní nátěr, střední korozní odolnost sk.ELEKTROINSTALAČNÍ TRUBKY
3

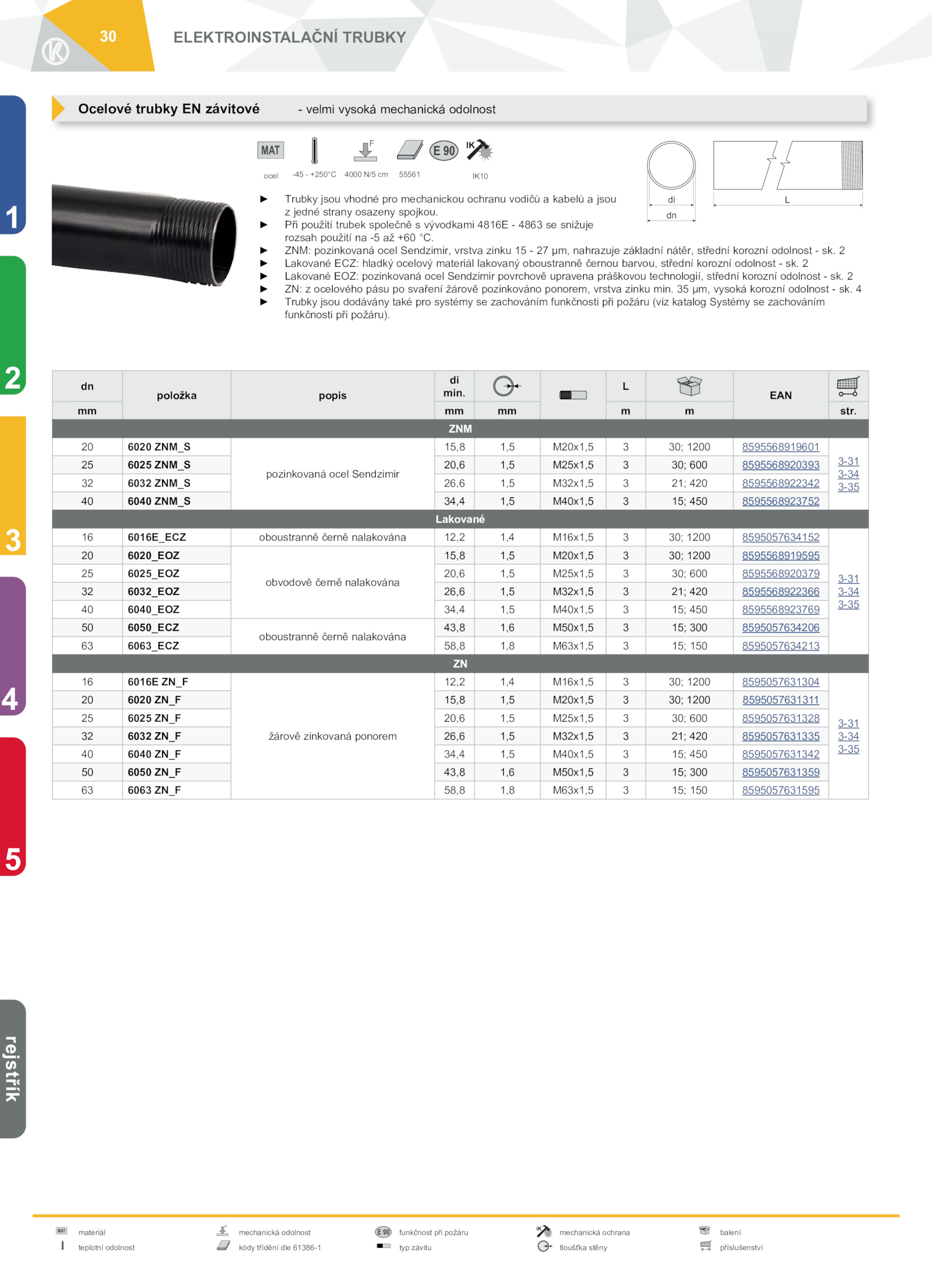

Ocelové trubky závitové velmi vysoká mechanická odolnost
►
Trubky jsou vhodné pro mechanickou ochranu vodičů kabelů jsou
z jedné strany osazeny spojkou. 2
►
Lakované ECZ: hladký ocelový materiál lakovaný oboustranně černou barvou, střední korozní odolnost sk.
ZNM
20 6020 ZNM_S
pozinkovaná ocel Sendzimir
15,8 1,5 M20x1,5 30; 1200 8595568919601
3-31
3-34
3-35
25 6025 ZNM_S 20,6 1,5 M25x1,5 30; 600 8595568920393
32 6032 ZNM_S 26,6 1,5 M32x1,5 21; 420 8595568922342
40 6040 ZNM_S 34,4 1,5 M40x1,5 15; 450 8595568923752
Lakované
16 6016E_ECZ oboustranně černě nalakována 12,2 1,4 M16x1,5 30; 1200 8595057634152
3-31
3-34
3-35
20 6020_EOZ
obvodově černě nalakována
15,8 1,5 M20x1,5 30; 1200 8595568919595
25 6025_EOZ 20,6 1,5 M25x1,5 30; 600 8595568920379
32 6032_EOZ 26,6 1,5 M32x1,5 21; 420 8595568922366
40 6040_EOZ 34,4 1,5 M40x1,5 15; 450 8595568923769
50 6050_ECZ
oboustranně černě nalakována
43,8 1,6 M50x1,5 15; 300 8595057634206
63 6063_ECZ 58,8 1,8 M63x1,5 15; 150 8595057634213
ZN
16 6016E ZN_F
žárově zinkovaná ponorem
12,2 1,4 M16x1,5 30; 1200 8595057631304
3-31
3-34
3-35
20 6020 ZN_F 15,8 1,5 M20x1,5 30; 1200 8595057631311
25 6025 ZN_F 20,6 1,5 M25x1,5 30; 600 8595057631328
32 6032 ZN_F 26,6 1,5 M32x1,5 21; 420 8595057631335
40 6040 ZN_F 34,4 1,5 M40x1,5 15; 450 8595057631342
50 6050 ZN_F 43,8 1,6 M50x1,5 15; 300 8595057631359
63 6063 ZN_F 58,8 1,8 M63x1,5 15; 150 8595057631595
ocel -45 +250°C 4000 N/5 55561 IK10
2
1
4
5
rejstřík
. 2
►
Lakované EOZ: pozinkovaná ocel Sendzimir povrchově upravena práškovou technologií, střední korozní odolnost sk
