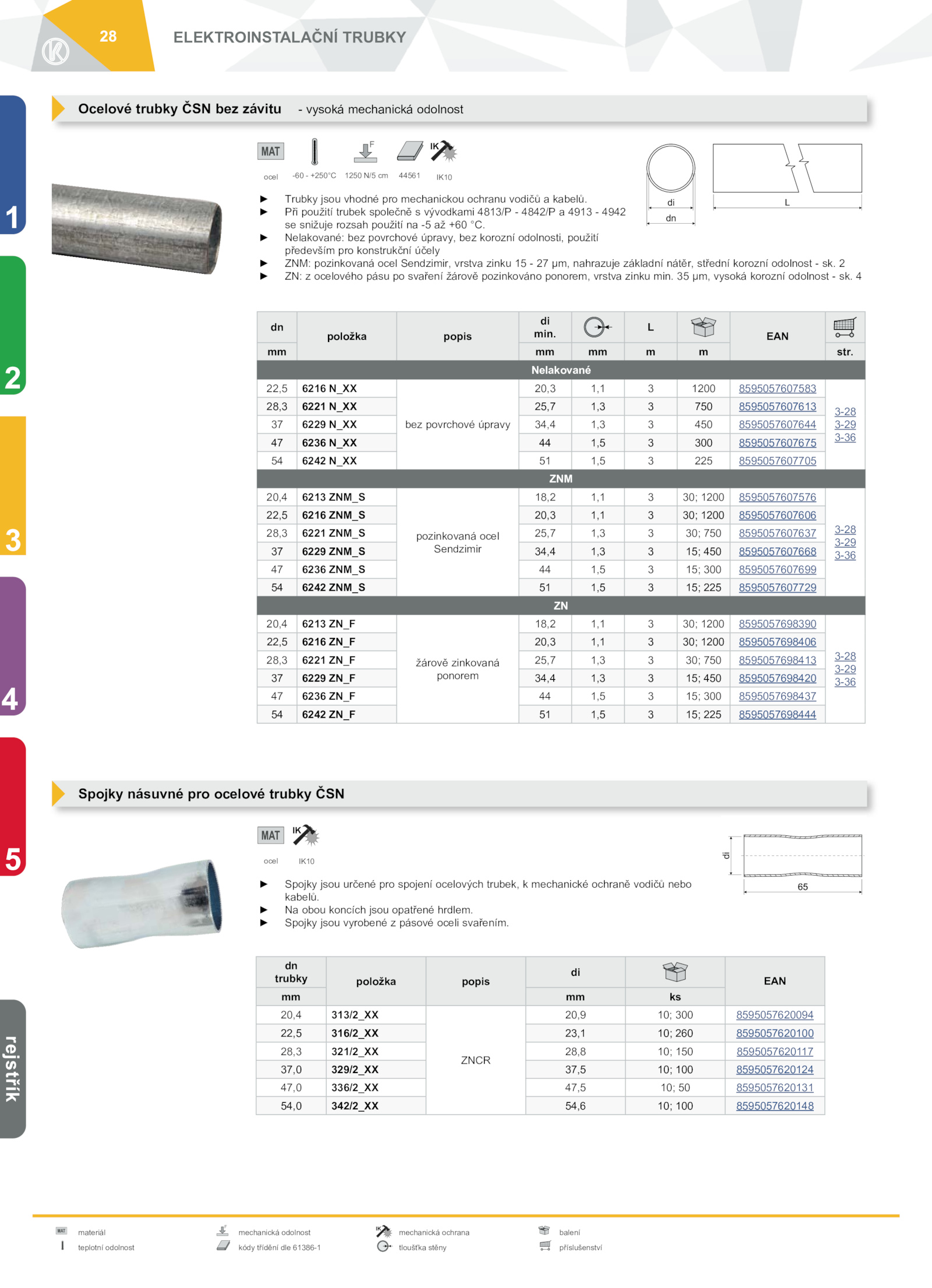

ELEKTROINSTALAČNÍ TRUBKY
3
Ocelové trubky ČSN bez závitu vysoká mechanická odolnost
►
Trubky jsou vhodné pro mechanickou ochranu vodičů kabelů. μm, vysoká korozní odolnost sk. 4
dn
položka popis
di
min.
►
Při použití trubek společně vývodkami 4813/P 4842/P 4913 4942
se snižuje rozsah použití +60 °C.
►
Spojky jsou vyrobené pásové oceli svařením.
►
Na obou koncích jsou opatřené hrdlem. 2
►
ZN: ocelového pásu svaření žárově pozinkováno ponorem, vrstva zinku min.
dn
trubky položka popis
di
EAN
mm ks
20,4 313/2_XX
ZNCR
20,9 10; 300 8595057620094
22,5 316/2_XX 23,1 10; 260 8595057620100
28,3 321/2_XX 28,8 10; 150 8595057620117
37,0 329/2_XX 37,5 10; 100 8595057620124
47,0 336/2_XX 47,5 10; 8595057620131
54,0 342/2_XX 54,6 10; 100 8595057620148
materiál mechanická odolnost mechanická ochrana balení
teplotní odolnost kódy třídění dle 61386-1 tloušťka stěny příslušenství
ocel -60 +250°C 1250 N/5 44561 IK10
ocel IK10
2
1
4
5
rejstřík
.
L
EAN
mm str.
►
Nelakované: bez povrchové úpravy, bez korozní odolnosti, použití
především pro konstrukční účely
►
ZNM: pozinkovaná ocel Sendzimir, vrstva zinku μm, nahrazuje základní nátěr, střední korozní odolnost sk.
Nelakované
22,5 6216 N_XX
bez povrchové úpravy
20,3 1,1 1200 8595057607583
3-28
3-29
3-36
28,3 6221 N_XX 25,7 1,3 750 8595057607613
37 6229 N_XX 34,4 1,3 450 8595057607644
47 6236 N_XX 1,5 300 8595057607675
54 6242 N_XX 1,5 225 8595057607705
ZNM
20,4 6213 ZNM_S
pozinkovaná ocel
Sendzimir
18,2 1,1 30; 1200 8595057607576
3-28
3-29
3-36
22,5 6216 ZNM_S 20,3 1,1 30; 1200 8595057607606
28,3 6221 ZNM_S 25,7 1,3 30; 750 8595057607637
37 6229 ZNM_S 34,4 1,3 15; 450 8595057607668
47 6236 ZNM_S 1,5 15; 300 8595057607699
54 6242 ZNM_S 1,5 15; 225 8595057607729
ZN
20,4 6213 ZN_F
žárově zinkovaná
ponorem
18,2 1,1 30; 1200 8595057698390
3-28
3-29
3-36
22,5 6216 ZN_F 20,3 1,1 30; 1200 8595057698406
28,3 6221 ZN_F 25,7 1,3 30; 750 8595057698413
37 6229 ZN_F 34,4 1,3 15; 450 8595057698420
47 6236 ZN_F 1,5 15; 300 8595057698437
54 6242 ZN_F 1,5 15; 225 8595057698444
Spojky násuvné pro ocelové trubky ČSN
►
Spojky jsou určené pro spojení ocelových trubek, mechanické ochraně vodičů nebo
kabelů
