Nelakované: bez korozní odolnosti, použití především pro konstrukční účely
►
ZNM: pozinkovaná ocel Sendzimir, vrstva zinku μm, nahrazuje základní nátěr, střední korozní odolnost sk. μm, vysoká korozní odolnost sk. 2
►
Lakované: pozinkovaná ocel Sendzimir povrchově upravena práškovou technologií, barva černá, střední korozní odolnost
- sk.ELEKTROINSTALAČNÍ TRUBKY
3
materiál mechanická odolnost funkčnost při požáru tloušťka stěny balení
teplotní odolnost kódy třídění dle 61386-1 typ závitu mechanická ochrana příslušenství

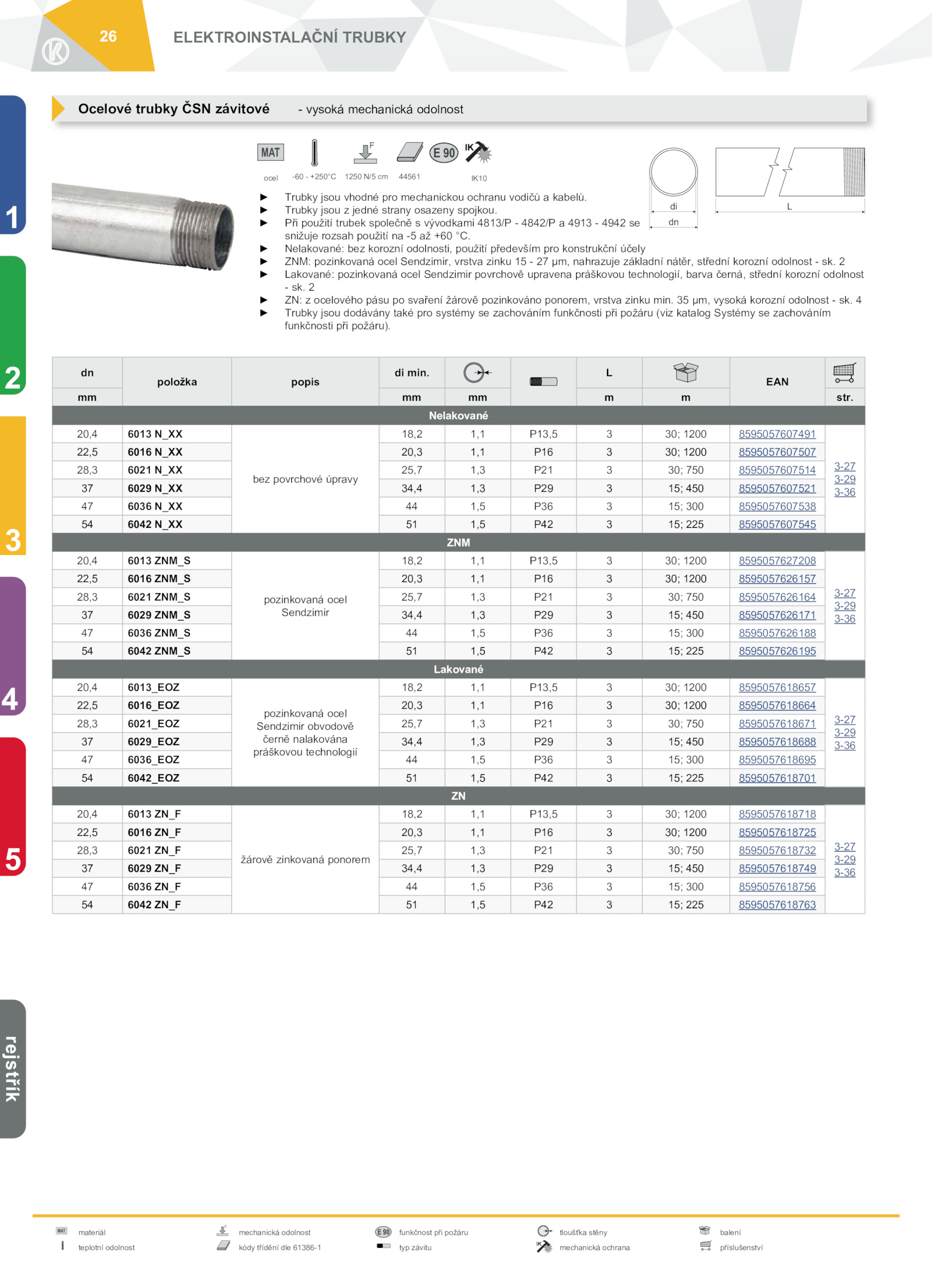

Ocelové trubky ČSN závitové vysoká mechanická odolnost
►
Trubky jsou vhodné pro mechanickou ochranu vodičů kabelů. 2
►
ZN: ocelového pásu svaření žárově pozinkováno ponorem, vrstva zinku min.
Nelakované
20,4 6013 N_XX
bez povrchové úpravy
18,2 1,1 P13,5 30; 1200 8595057607491
3-27
3-29
3-36
22,5 6016 N_XX 20,3 1,1 P16 30; 1200 8595057607507
28,3 6021 N_XX 25,7 1,3 P21 30; 750 8595057607514
37 6029 N_XX 34,4 1,3 P29 15; 450 8595057607521
47 6036 N_XX 1,5 P36 15; 300 8595057607538
54 6042 N_XX 1,5 P42 15; 225 8595057607545
ZNM
20,4 6013 ZNM_S
pozinkovaná ocel
Sendzimir
18,2 1,1 P13,5 30; 1200 8595057627208
3-27
3-29
3-36
22,5 6016 ZNM_S 20,3 1,1 P16 30; 1200 8595057626157
28,3 6021 ZNM_S 25,7 1,3 P21 30; 750 8595057626164
37 6029 ZNM_S 34,4 1,3 P29 15; 450 8595057626171
47 6036 ZNM_S 1,5 P36 15; 300 8595057626188
54 6042 ZNM_S 1,5 P42 15; 225 8595057626195
Lakované
20,4 6013_EOZ
pozinkovaná ocel
Sendzimir obvodově
černě nalakována
práškovou technologií
18,2 1,1 P13,5 30; 1200 8595057618657
3-27
3-29
3-36
22,5 6016_EOZ 20,3 1,1 P16 30; 1200 8595057618664
28,3 6021_EOZ 25,7 1,3 P21 30; 750 8595057618671
37 6029_EOZ 34,4 1,3 P29 15; 450 8595057618688
47 6036_EOZ 1,5 P36 15; 300 8595057618695
54 6042_EOZ 1,5 P42 15; 225 8595057618701
ZN
20,4 6013 ZN_F
žárově zinkovaná ponorem
18,2 1,1 P13,5 30; 1200 8595057618718
3-27
3-29
3-36
22,5 6016 ZN_F 20,3 1,1 P16 30; 1200 8595057618725
28,3 6021 ZN_F 25,7 1,3 P21 30; 750 8595057618732
37 6029 ZN_F 34,4 1,3 P29 15; 450 8595057618749
47 6036 ZN_F 1,5 P36 15; 300 8595057618756
54 6042 ZN_F 1,5 P42 15; 225 8595057618763
IK10
2
1
4
5
rejstřík
.
►
Trubky jsou jedné strany osazeny spojkou. L
EAN
mm str.
►
Při použití trubek společně vývodkami 4813/P 4842/P 4913 4942 se
snižuje rozsah použití +60 °C. 4
►
Trubky jsou dodávány také pro systémy zachováním funkčnosti při požáru (viz katalog Systémy zachováním
funkčnosti při požáru).
ocel -60 +250°C 1250 N/5 44561
dn
položka popis
di min
