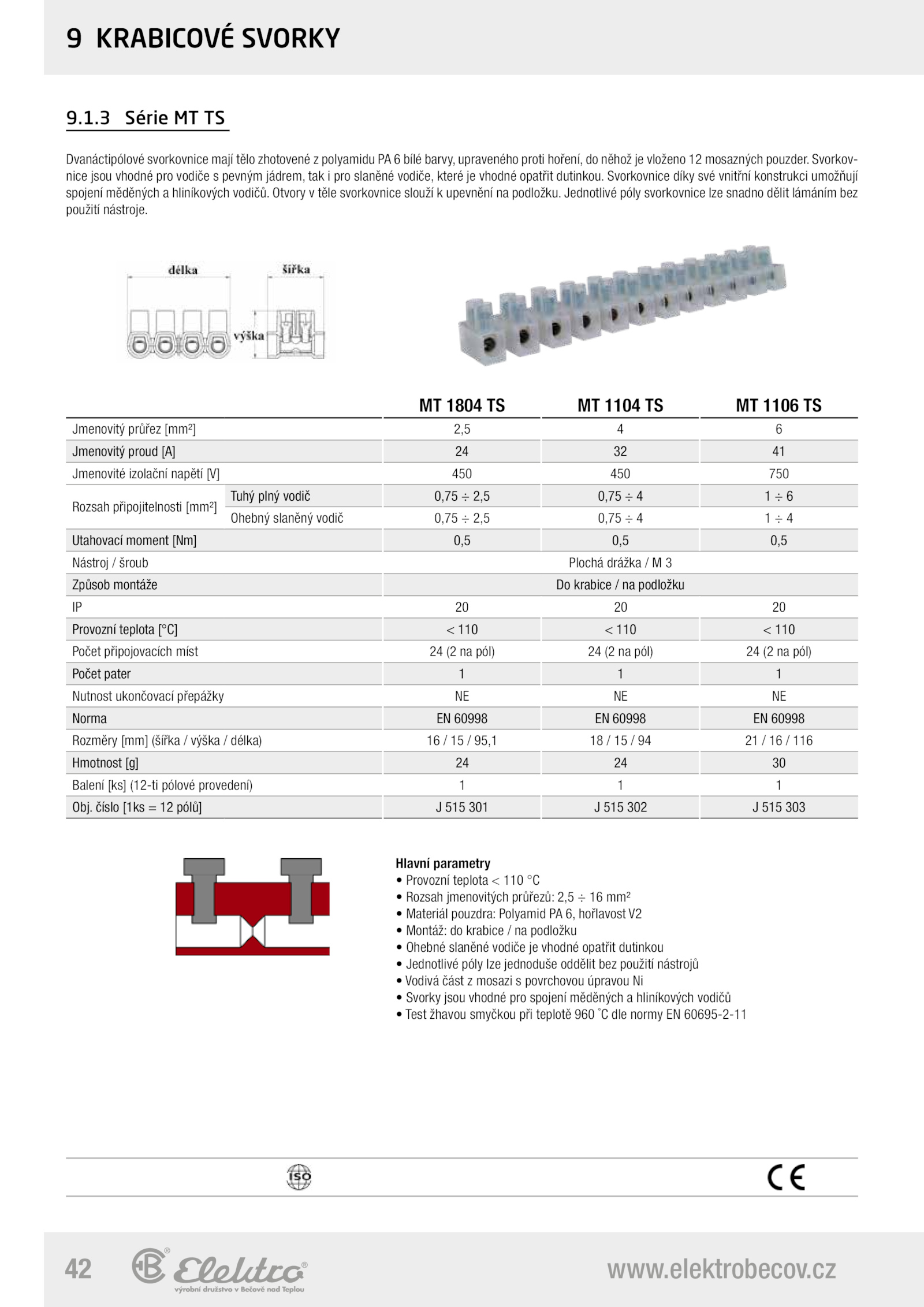

9 KRABICOVÉ SVORKY
Dvanáctipólové svorkovnice mají tělo zhotovené polyamidu bílé barvy, upraveného proti hoření, něhož vloženo mosazných pouzder.elektrobecov.
Hlavní parametry
• Provozní teplota 110 °C
• Rozsah jmenovitých průřezů: 2,5 mm²
• Materiál pouzdra: Polyamid hořlavost V2
• Montáž: krabice podložku
• Ohebné slaněné vodiče vhodné opatřit dutinkou
• Jednotlivé póly lze jednoduše oddělit bez použití nástrojů
• Vodivá část mosazi povrchovou úpravou Ni
• Svorky jsou vhodné pro spojení měděných hliníkových vodičů
• Test žhavou smyčkou při teplotě 960 dle normy 60695-2-11
9. Svorkovnice díky své vnitřní konstrukci umožňují
spojení měděných hliníkových vodičů.3 Série TS
MT 1804 1104 1106 TS
Jmenovitý průřez [mm²] 2,5 6
Jmenovitý proud [A] 41
Jmenovité izolační napětí [V] 450 450 750
Rozsah připojitelnosti [mm²]
Tuhý plný vodič 0,75 2,5 0,75 6
Ohebný slaněný vodič 0,75 2,5 0,75 4
Utahovací moment [Nm] 0,5 0,5 0,5
Nástroj šroub Plochá drážka 3
Způsob montáže krabice podložku
IP 20
Provozní teplota [°C] 110 110 110
Počet připojovacích míst pól) pól) pól)
Počet pater 1
Nutnost ukončovací přepážky NE
Norma 60998 60998 60998
Rozměry [mm] (šířka výška délka) 95,1 116
Hmotnost [g] 30
Balení [ks] (12-ti pólové provedení) 1
Obj.www.1. Svorkov-
nice jsou vhodné pro vodiče pevným jádrem, tak pro slaněné vodiče, které vhodné opatřit dutinkou. Jednotlivé póly svorkovnice lze snadno dělit lámáním bez
použití nástroje. Otvory těle svorkovnice slouží upevnění podložku
