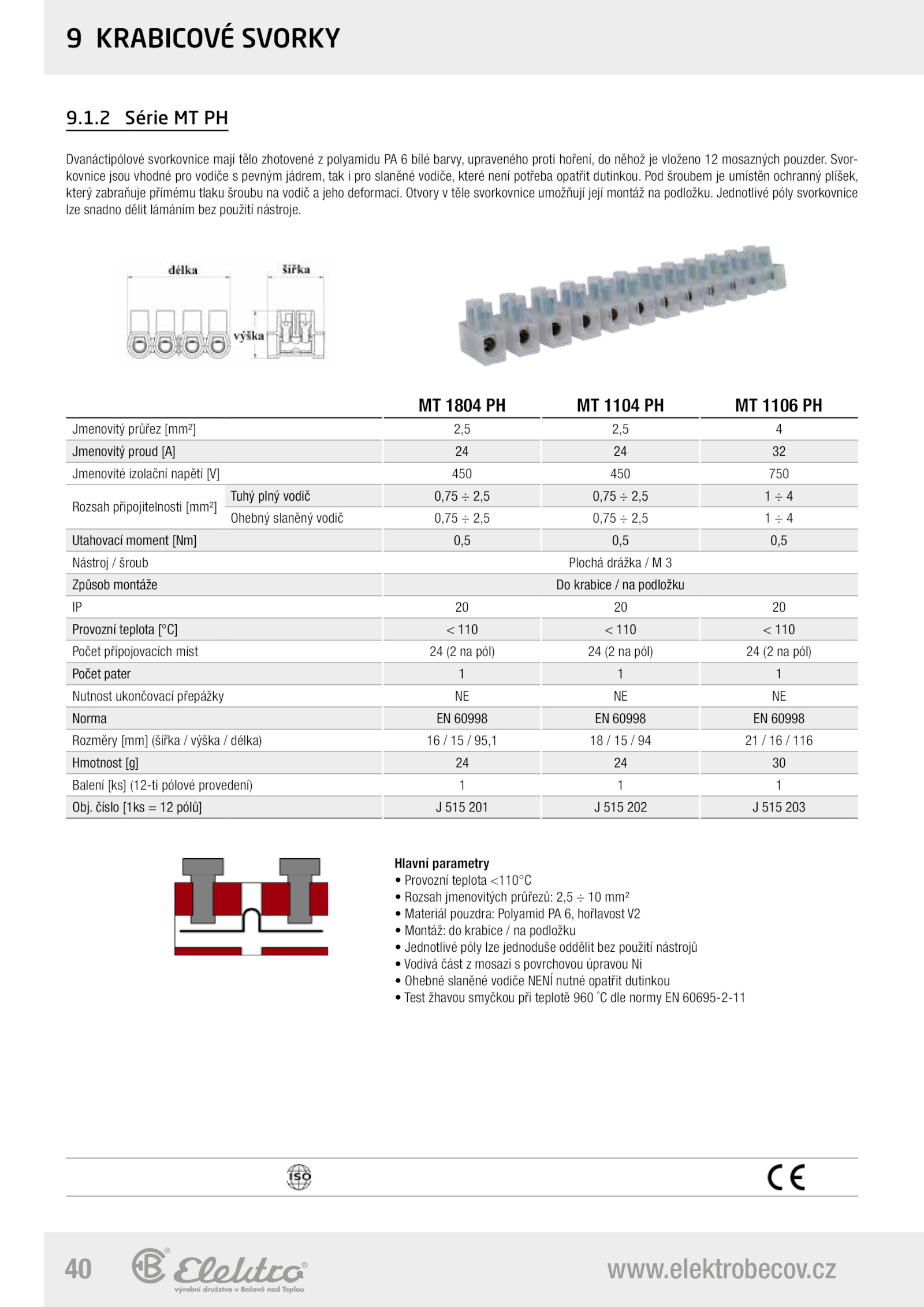

9 KRABICOVÉ SVORKY
Dvanáctipólové svorkovnice mají tělo zhotovené polyamidu bílé barvy, upraveného proti hoření, něhož vloženo mosazných pouzder. číslo [1ks pólů] 515 201 515 202 515 203
.
Hlavní parametry
• Provozní teplota <110°C
• Rozsah jmenovitých průřezů: 2,5 mm²
• Materiál pouzdra: Polyamid hořlavost V2
• Montáž: krabice podložku
• Jednotlivé póly lze jednoduše oddělit bez použití nástrojů
• Vodivá část mosazi povrchovou úpravou Ni
• Ohebné slaněné vodiče NENÍ nutné opatřit dutinkou
• Test žhavou smyčkou při teplotě 960 dle normy 60695-2-11
9. Otvory těle svorkovnice umožňují její montáž podložku.2 Série PH
MT 1804 1104 1106 PH
Jmenovitý průřez [mm²] 2,5 2,5 4
Jmenovitý proud [A] 32
Jmenovité izolační napětí [V] 450 450 750
Rozsah připojitelnosti [mm²]
Tuhý plný vodič 0,75 2,5 0,75 2,5 4
Ohebný slaněný vodič 0,75 2,5 0,75 2,5 4
Utahovací moment [Nm] 0,5 0,5 0,5
Nástroj šroub Plochá drážka 3
Způsob montáže krabice podložku
IP 20
Provozní teplota [°C] 110 110 110
Počet připojovacích míst pól) pól) pól)
Počet pater 1
Nutnost ukončovací přepážky NE
Norma 60998 60998 60998
Rozměry [mm] (šířka výška délka) 95,1 116
Hmotnost [g] 30
Balení [ks] (12-ti pólové provedení) 1
Obj.elektrobecov.1. Jednotlivé póly svorkovnice
lze snadno dělit lámáním bez použití nástroje. Svor-
kovnice jsou vhodné pro vodiče pevným jádrem, tak pro slaněné vodiče, které není potřeba opatřit dutinkou. Pod šroubem umístěn ochranný plíšek,
který zabraňuje přímému tlaku šroubu vodič jeho deformaci
