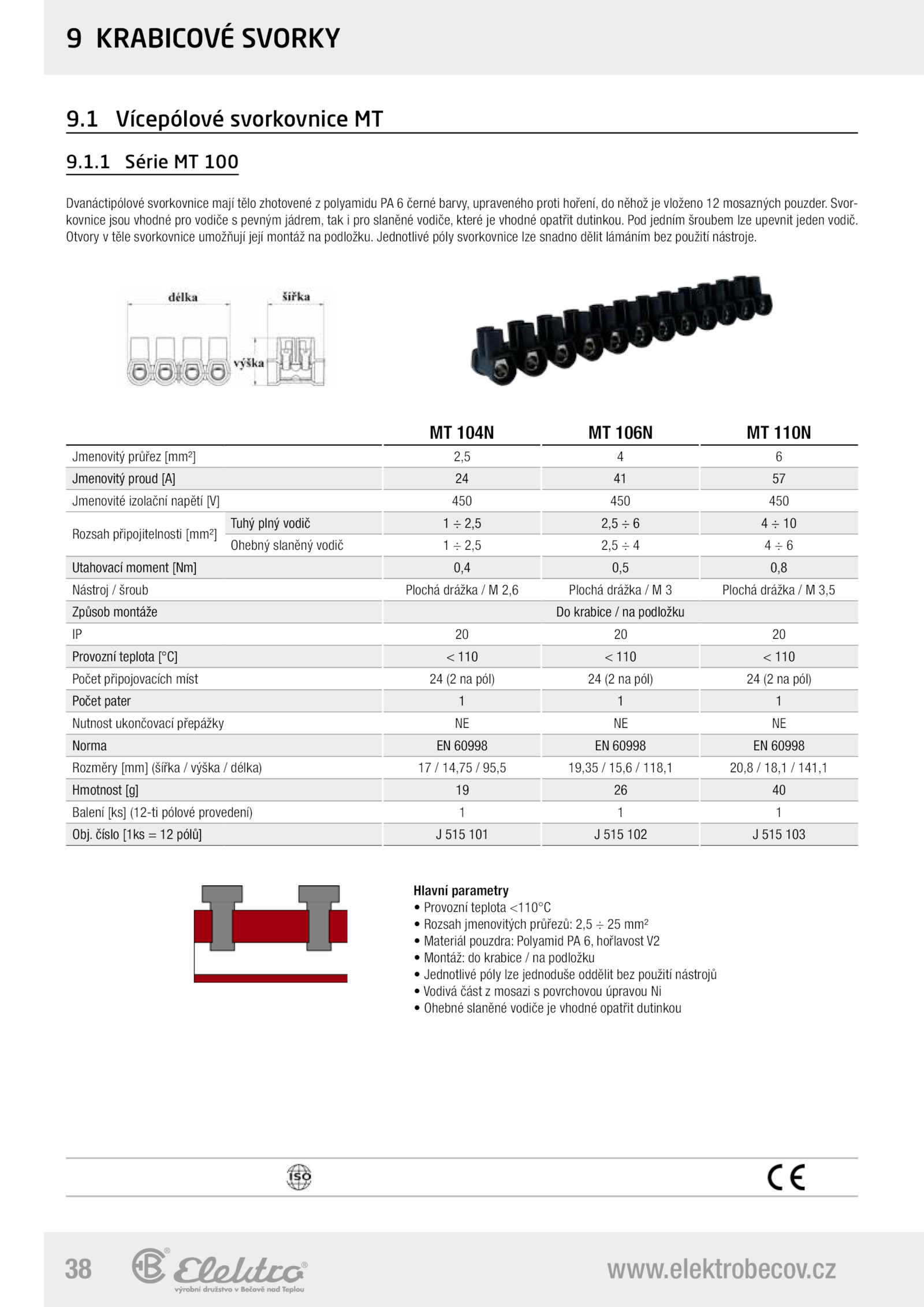

1 Vícepólové svorkovnice MT
9.1 Série 100
MT 104N 106N 110N
Jmenovitý průřez [mm²] 2,5 6
Jmenovitý proud [A] 57
Jmenovité izolační napětí [V] 450 450 450
Rozsah připojitelnosti [mm²]
Tuhý plný vodič 2,5 2,5 10
Ohebný slaněný vodič 2,5 2,5 6
Utahovací moment [Nm] 0,4 0,5 0,8
Nástroj šroub Plochá drážka 2,6 Plochá drážka Plochá drážka 3,5
Způsob montáže krabice podložku
IP 20
Provozní teplota [°C] 110 110 110
Počet připojovacích míst pól) pól) pól)
Počet pater 1
Nutnost ukončovací přepážky NE
Norma 60998 60998 60998
Rozměry [mm] (šířka výška délka) 14,75 95,5 19,35 15,6 118,1 20,8 18,1 141,1
Hmotnost [g] 40
Balení [ks] (12-ti pólové provedení) 1
Obj.
Hlavní parametry
• Provozní teplota <110°C
• Rozsah jmenovitých průřezů: 2,5 mm²
• Materiál pouzdra: Polyamid hořlavost V2
• Montáž: krabice podložku
• Jednotlivé póly lze jednoduše oddělit bez použití nástrojů
• Vodivá část mosazi povrchovou úpravou Ni
• Ohebné slaněné vodiče vhodné opatřit dutinkou
9.www.cz
9 KRABICOVÉ SVORKY
Dvanáctipólové svorkovnice mají tělo zhotovené polyamidu černé barvy, upraveného proti hoření, něhož vloženo mosazných pouzder. Jednotlivé póly svorkovnice lze snadno dělit lámáním bez použití nástroje.elektrobecov. Svor-
kovnice jsou vhodné pro vodiče pevným jádrem, tak pro slaněné vodiče, které vhodné opatřit dutinkou.
Otvory těle svorkovnice umožňují její montáž podložku. Pod jedním šroubem lze upevnit jeden vodič. číslo [1ks pólů] 515 101 515 102 515 103
