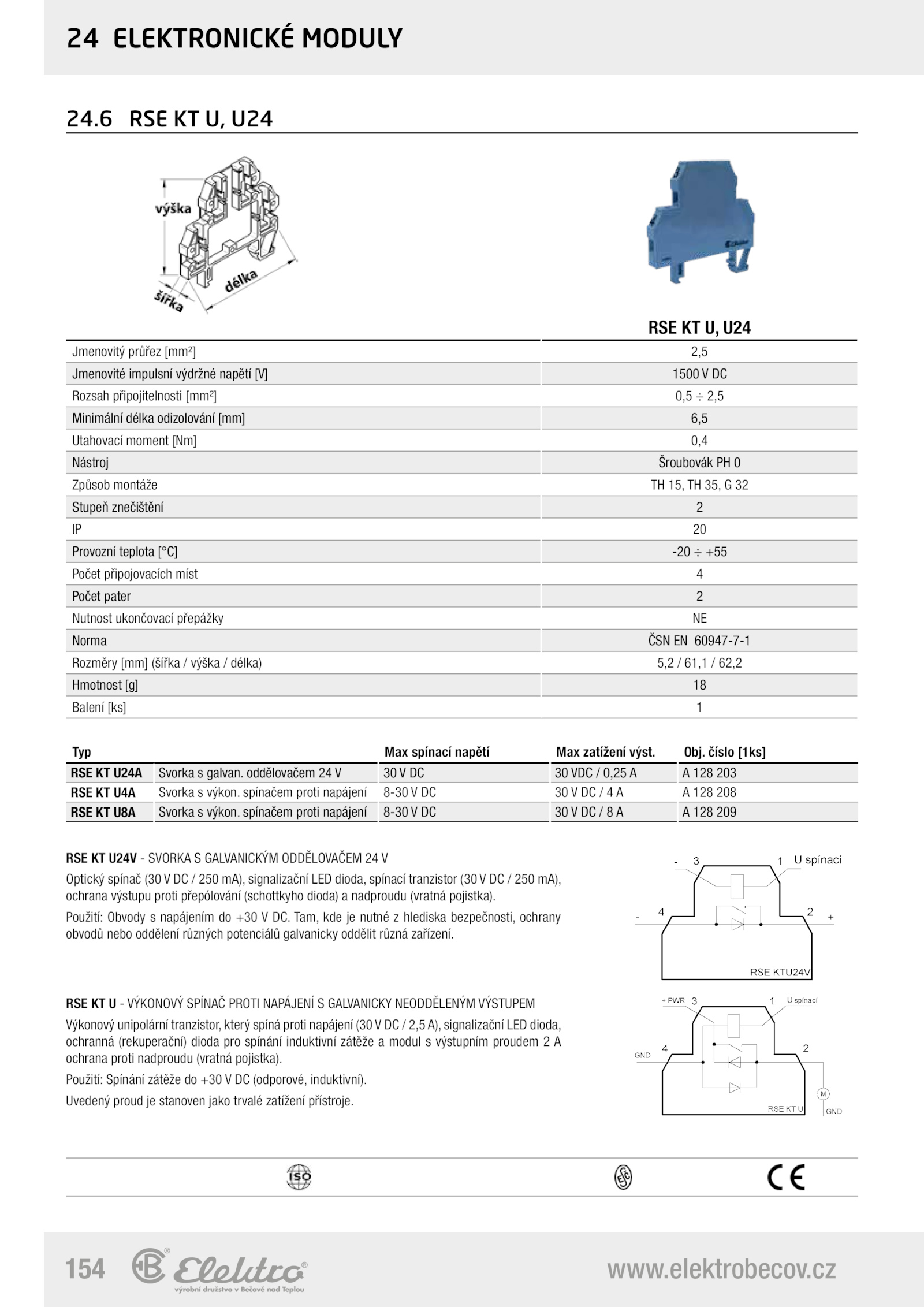

24 ELEKTRONICKÉ MODULY
RSE U24
Jmenovitý průřez [mm²] 2,5
Jmenovité impulsní výdržné napětí [V] 1500 DC
Rozsah připojitelnosti [mm²] 0,5 2,5
Minimální délka odizolování [mm] 6,5
Utahovací moment [Nm] 0,4
Nástroj Šroubovák 0
Způsob montáže 15, 35, 32
Stupeň znečištění 2
IP 20
Provozní teplota [°C] -20 +55
Počet připojovacích míst 4
Počet pater 2
Nutnost ukončovací přepážky NE
Norma ČSN 60947-7-1
Rozměry [mm] (šířka výška délka) 5,2 61,1 62,2
Hmotnost [g] 18
Balení [ks] 1
24. číslo [1ks]
RSE U24A Svorka galvan. oddělovačem VDC 0,25 128 203
RSE U4A Svorka výkon. spínačem proti napájení 8-30 128 209
.154 www.
Použití: Obvody napájením +30 DC. spínačem proti napájení 8-30 128 208
RSE U8A Svorka výkon.
RSE VÝKONOVÝ SPÍNAČ PROTI NAPÁJENÍ GALVANICKY NEODDĚLENÝM VÝSTUPEM
Výkonový unipolární tranzistor, který spíná proti napájení (30 2,5 A), signalizační LED dioda,
ochranná (rekuperační) dioda pro spínání induktivní zátěže modul výstupním proudem A
ochrana proti nadproudu (vratná pojistka). Obj.6 RSE U24
RSE U24V SVORKA GALVANICKÝM ODDĚLOVAČEM V
Optický spínač (30 250 mA), signalizační LED dioda, spínací tranzistor (30 250 mA),
ochrana výstupu proti přepólování (schottkyho dioda) nadproudu (vratná pojistka).
Uvedený proud stanoven jako trvalé zatížení přístroje.
Použití: Spínání zátěže +30 (odporové, induktivní)
