Poznámky redaktora
Pro správnou funkci
indikace rozpojení musí být zachována polarita zapojení modulu dle schématu.
Použití: Proudová ochrana datových sítí, náhrada trubičkových pojistek (výstupy PLC, relé, styka-
če, čidla, elektromagnetické ventily).cz

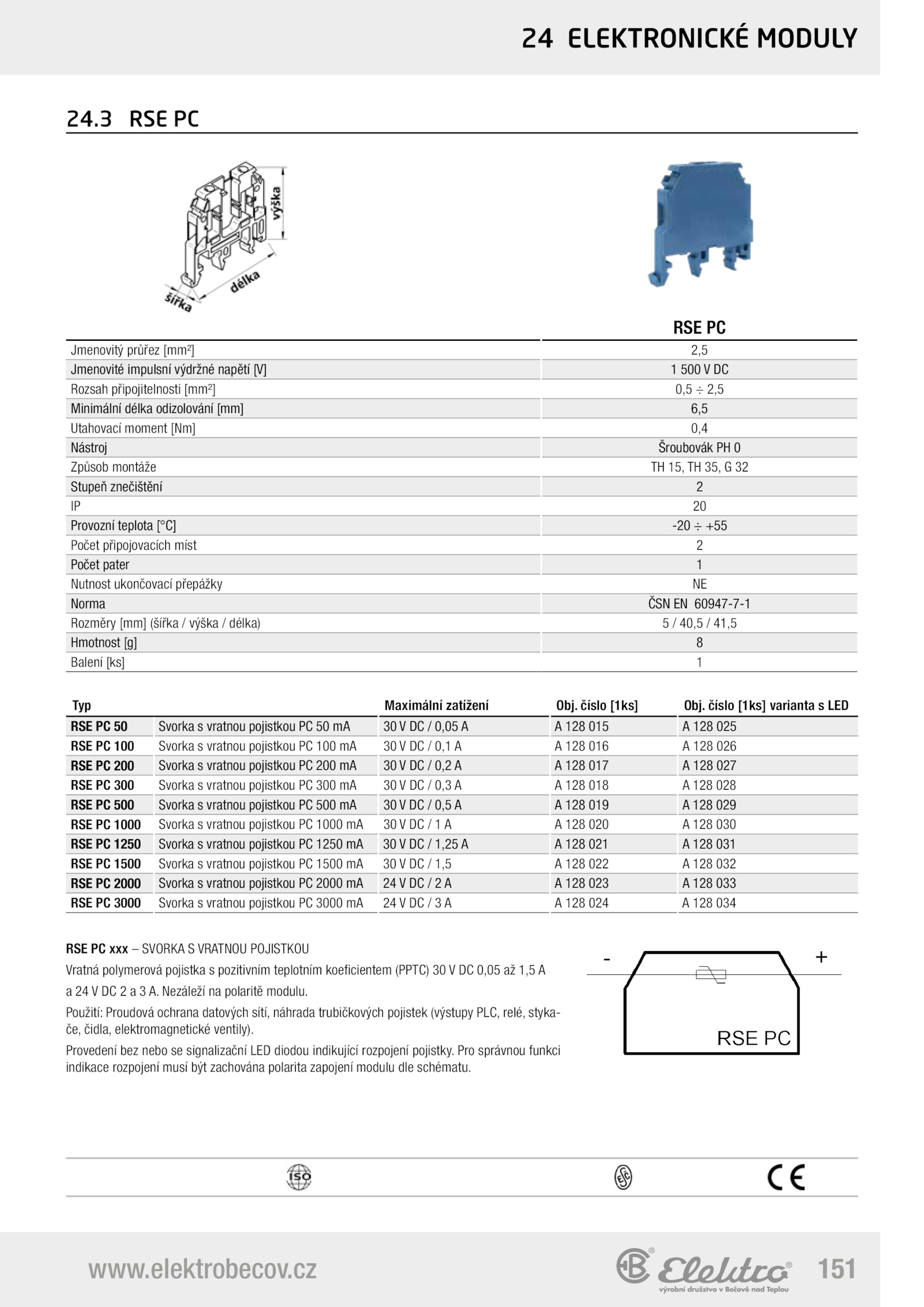

24 ELEKTRONICKÉ MODULY
RSE PC
Jmenovitý průřez [mm²] 2,5
Jmenovité impulsní výdržné napětí [V] 500 DC
Rozsah připojitelnosti [mm²] 0,5 2,5
Minimální délka odizolování [mm] 6,5
Utahovací moment [Nm] 0,4
Nástroj Šroubovák 0
Způsob montáže 15, 35, 32
Stupeň znečištění 2
IP 20
Provozní teplota [°C] -20 +55
Počet připojovacích míst 2
Počet pater 1
Nutnost ukončovací přepážky NE
Norma ČSN 60947-7-1
Rozměry [mm] (šířka výška délka) 40,5 41,5
Hmotnost [g] 8
Balení [ks] 1
24.
Provedení bez nebo signalizační LED diodou indikující rozpojení pojistky. číslo [1ks] varianta LED
RSE Svorka vratnou pojistkou 0,05 128 015 128 025
RSE 100 Svorka vratnou pojistkou 100 0,1 128 016 128 026
RSE 200 Svorka vratnou pojistkou 200 0,2 128 017 128 027
RSE 300 Svorka vratnou pojistkou 300 0,3 128 018 128 028
RSE 500 Svorka vratnou pojistkou 500 0,5 128 019 128 029
RSE 1000 Svorka vratnou pojistkou 1000 128 020 128 030
RSE 1250 Svorka vratnou pojistkou 1250 1,25 128 021 128 031
RSE 1500 Svorka vratnou pojistkou 1500 1,5 128 022 128 032
RSE 2000 Svorka vratnou pojistkou 2000 128 023 128 033
RSE 3000 Svorka vratnou pojistkou 3000 128 024 128 034
RSE xxx SVORKA VRATNOU POJISTKOU
Vratná polymerová pojistka pozitivním teplotním koeficientem (PPTC) 0,05 1,5 A
a Nezáleží polaritě modulu.
.151
www.elektrobecov.3 RSE PC
Typ Maximální zatížení Obj. číslo [1ks] Obj
