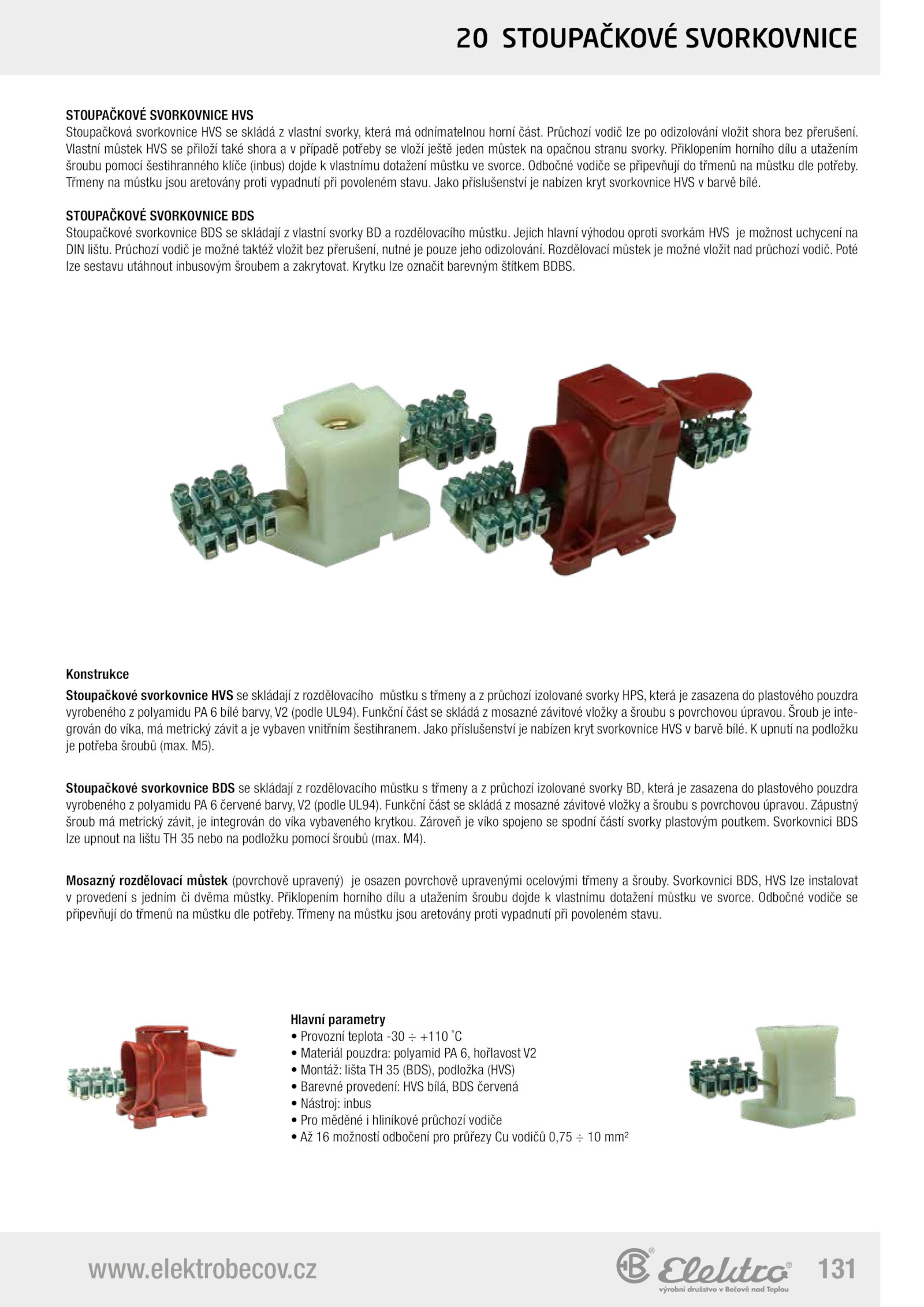

131 www. Přiklopením horního dílu utažením šroubu pomocí šestihranného klíče (inbus) dojde vlastnímu dotažení můstku svorce. Mosazný rozdělovací můstek (povrchově upravený) osazen povrchově upravenými ocelovými třmeny šrouby. Stoupačkové svorkovnice BDS skládají rozdělovacího můstku třmeny průchozí izolované svorky BD, která zasazena plastového pouzdra vyrobeného polyamidu červené barvy, (podle UL94). Zároveň víko spojeno spodní částí svorky plastovým poutkem. Odbočné vodiče připevňují třmenů můstku dle potřeby.elektrobecov. Průchozí vodič lze odizolování vložit shora bez přerušení. Hlavní parametry • Provozní teplota -30 +110 ˚C • Materiál pouzdra: polyamid hořlavost V2 • Montáž: lišta (BDS), podložka (HVS) • Barevné provedení: HVS bílá, BDS červená • Nástroj: inbus • Pro měděné hliníkové průchozí vodiče • možností odbočení pro průřezy vodičů 0,75 mm² . Zápustný šroub metrický závit, integrován víka vybaveného krytkou. STOUPAČKOVÉ SVORKOVNICE BDS Stoupačkové svorkovnice BDS skládají vlastní svorky rozdělovacího můstku. Jako příslušenství nabízen kryt svorkovnice HVS barvě bílé. Průchozí vodič možné taktéž vložit bez přerušení, nutné pouze jeho odizolování. Funkční část skládá mosazné závitové vložky šroubu povrchovou úpravou. Třmeny můstku jsou aretovány proti vypadnutí při povoleném stavu. Svorkovnici BDS, HVS lze instalovat v provedení jedním dvěma můstky. M5). Jejich hlavní výhodou oproti svorkám HVS možnost uchycení na DIN lištu. Konstrukce Stoupačkové svorkovnice HVS skládají rozdělovacího můstku třmeny průchozí izolované svorky HPS, která zasazena plastového pouzdra vyrobeného polyamidu bílé barvy, (podle UL94). Funkční část skládá mosazné závitové vložky šroubu povrchovou úpravou. Přiklopením horního dílu utažením šroubu dojde vlastnímu dotažení můstku svorce. Poté lze sestavu utáhnout inbusovým šroubem zakrytovat. Šroub inte- grován víka, metrický závit vybaven vnitřním šestihranem. Jako příslušenství nabízen kryt svorkovnice HVS barvě bílé. M4). Svorkovnici BDS lze upnout lištu nebo podložku pomocí šroubů (max. Rozdělovací můstek možné vložit nad průchozí vodič. Odbočné vodiče se připevňují třmenů můstku dle potřeby. Vlastní můstek HVS přiloží také shora případě potřeby vloží ještě jeden můstek opačnou stranu svorky.cz 20 STOUPAČKOVÉ SVORKOVNICE STOUPAČKOVÉ SVORKOVNICE HVS Stoupačková svorkovnice HVS skládá vlastní svorky, která odnímatelnou horní část. upnutí podložku je potřeba šroubů (max. Krytku lze označit barevným štítkem BDBS. Třmeny můstku jsou aretovány proti vypadnutí při povoleném stavu
