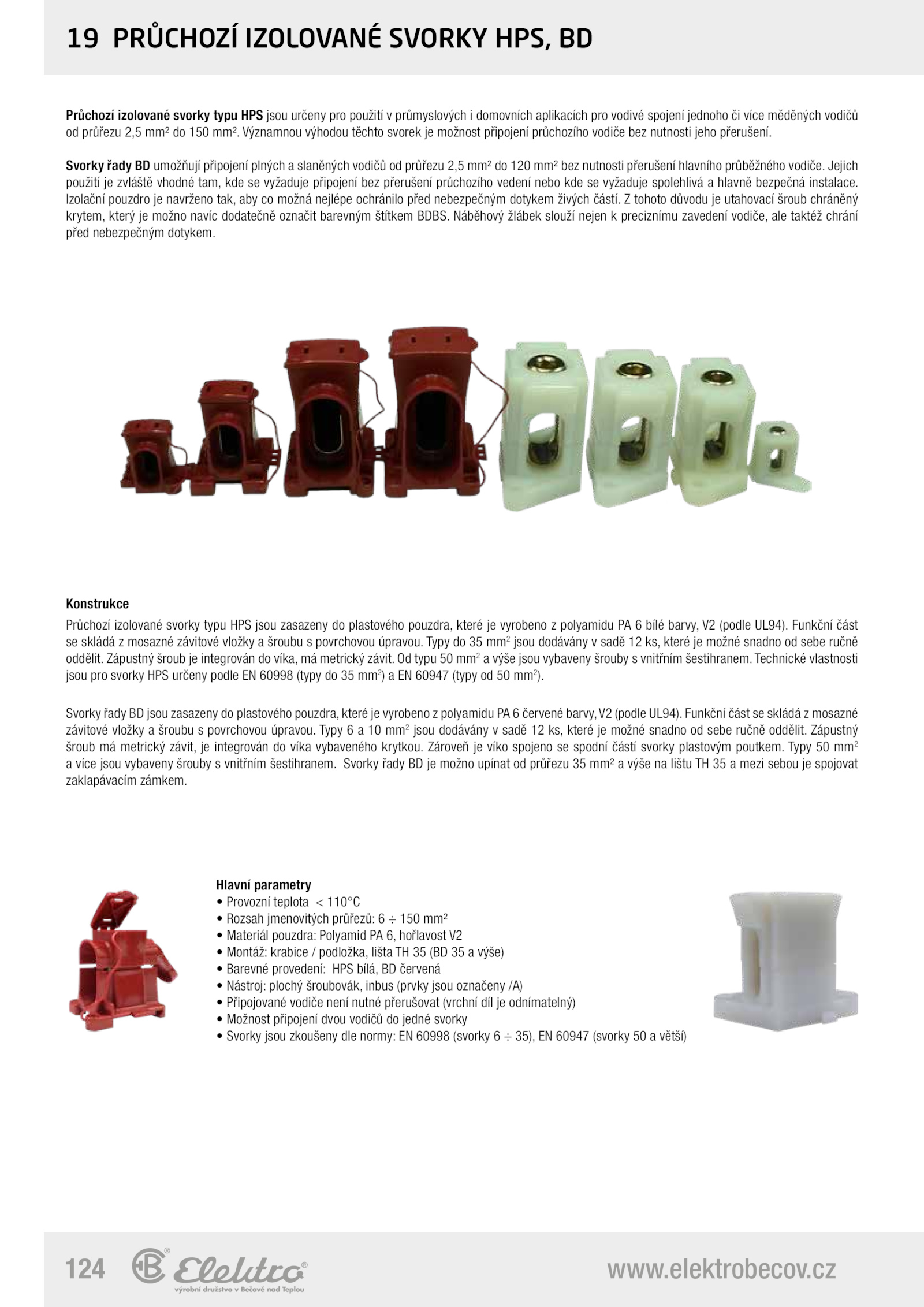

Izolační pouzdro navrženo tak, aby možná nejlépe ochránilo před nebezpečným dotykem živých částí. Typy mm2 jsou dodávány sadě ks, které možné snadno sebe ručně oddělit. Hlavní parametry • Provozní teplota 110°C • Rozsah jmenovitých průřezů: 150 mm² • Materiál pouzdra: Polyamid hořlavost V2 • Montáž: krabice podložka, lišta (BD výše) • Barevné provedení: HPS bílá, červená • Nástroj: plochý šroubovák, inbus (prvky jsou označeny /A) • Připojované vodiče není nutné přerušovat (vrchní díl odnímatelný) • Možnost připojení dvou vodičů jedné svorky • Svorky jsou zkoušeny dle normy: 60998 (svorky 35), 60947 (svorky větší) . Funkční část skládá mosazné závitové vložky šroubu povrchovou úpravou. Typy mm2 jsou dodávány sadě ks, které možné snadno sebe ručně oddělit. Jejich použití zvláště vhodné tam, kde vyžaduje připojení bez přerušení průchozího vedení nebo kde vyžaduje spolehlivá hlavně bezpečná instalace.elektrobecov.cz 19 PRŮCHOZÍ IZOLOVANÉ SVORKY HPS, BD Průchozí izolované svorky typu HPS jsou určeny pro použití průmyslových domovních aplikacích pro vodivé spojení jednoho více měděných vodičů od průřezu 2,5 mm² 150 mm². Konstrukce Průchozí izolované svorky typu HPS jsou zasazeny plastového pouzdra, které vyrobeno polyamidu bílé barvy, (podle UL94). Náběhový žlábek slouží nejen preciznímu zavedení vodiče, ale taktéž chrání před nebezpečným dotykem.Technické vlastnosti jsou pro svorky HPS určeny podle 60998 (typy mm2 ) 60947 (typy mm2 ). Svorky řady možno upínat průřezu mm² výše lištu mezi sebou spojovat zaklapávacím zámkem. tohoto důvodu utahovací šroub chráněný krytem, který možno navíc dodatečně označit barevným štítkem BDBS. Funkční část se skládá mosazné závitové vložky šroubu povrchovou úpravou. Typy mm2 a více jsou vybaveny šrouby vnitřním šestihranem. Zápustný šroub metrický závit, integrován víka vybaveného krytkou. typu mm2 a výše jsou vybaveny šrouby vnitřním šestihranem.124 www. Zápustný šroub integrován víka, metrický závit. Svorky řady umožňují připojení plných slaněných vodičů průřezu 2,5 mm² 120 mm² bez nutnosti přerušení hlavního průběžného vodiče. Významnou výhodou těchto svorek možnost připojení průchozího vodiče bez nutnosti jeho přerušení. Zároveň víko spojeno spodní částí svorky plastovým poutkem. Svorky řady jsou zasazeny plastového pouzdra, které vyrobeno polyamidu červené barvy,V2 (podle UL94)
