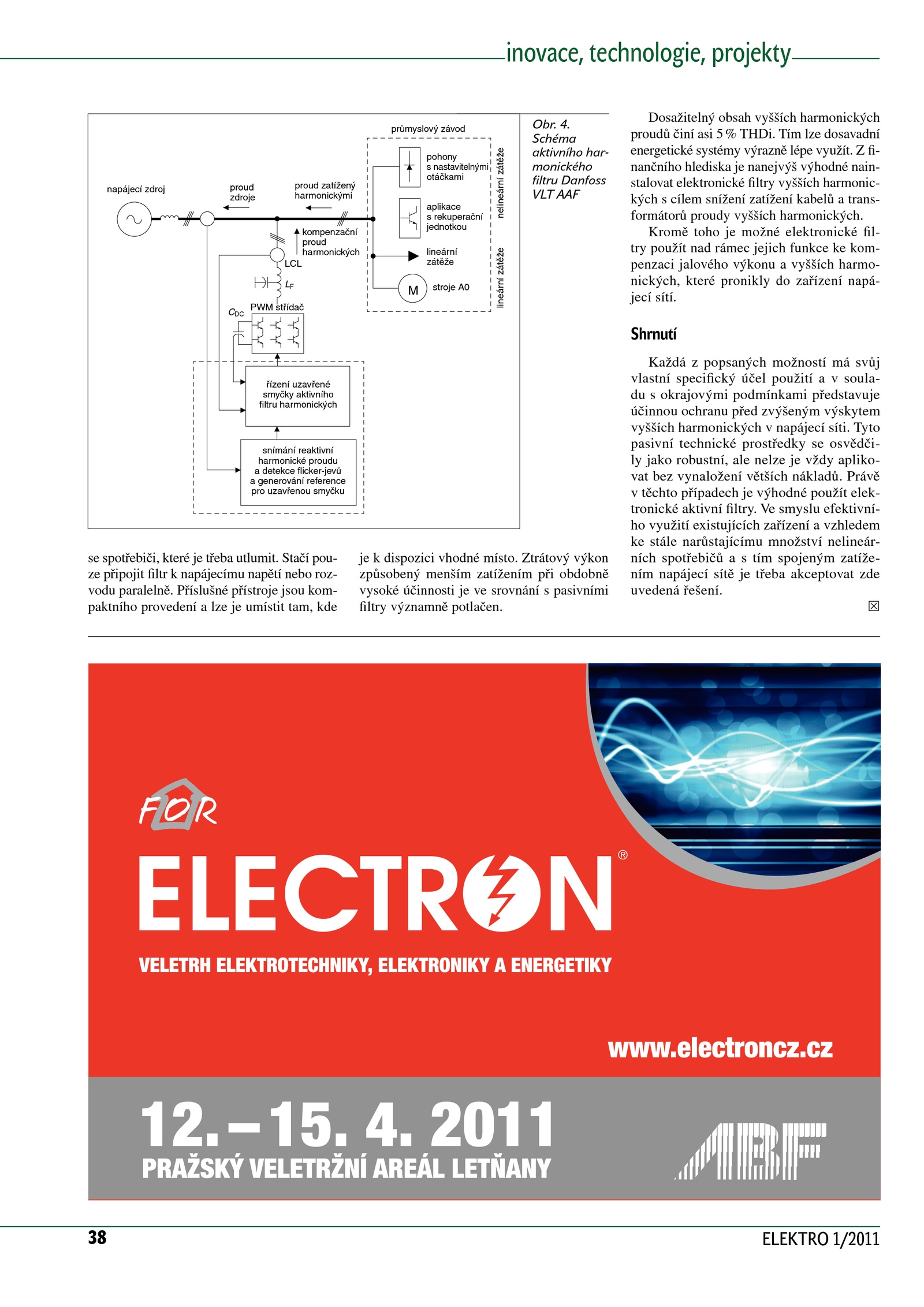

S se spotřebiči, které třeba utlumit. Z fi- nančního hlediska nanejvýš výhodné nain- stalovat elektronické filtry vyšších harmonic- kých s cílem snížení zatížení kabelů a trans- formátorů proudy vyšších harmonických. Ztrátový výkon způsobený menším zatížením při obdobně vysoké účinnosti ve srovnání s pasivními filtry významně potlačen. Shrnutí Každá z popsaných možností svůj vlastní specifický účel použití a v soula- du s okrajovými podmínkami představuje účinnou ochranu před zvýšeným výskytem vyšších harmonických v napájecí síti. Stačí pou- ze připojit filtr k napájecímu napětí nebo roz- vodu paralelně. . Tyto pasivní technické prostředky osvědči- ly jako robustní, ale nelze vždy apliko- vat bez vynaložení větších nákladů. Kromě toho možné elektronické fil- try použít nad rámec jejich funkce ke kom- penzaci jalového výkonu a vyšších harmo- nických, které pronikly do zařízení napá- jecí sítí. 4. Tím lze dosavadní energetické systémy výrazně lépe využít. Právě v těchto případech výhodné použít elek- tronické aktivní filtry. Schéma aktivního har- monického filtru Danfoss VLT AAF M napájecí zdroj proud zdroje proud zatížený harmonickými kompenzační proud harmonických LCL LF CDC PWM střídač lineárnízátěženelineárnízátěže stroje A0 lineární zátěže aplikace s rekuperační jednotkou pohony s nastavitelnými otáčkami průmyslový závod snímání reaktivní harmonické proudu a detekce flicker-jevů a generování reference pro uzavřenou smyčku Dosažitelný obsah vyšších harmonických proudů činí asi 5 % THDi. Příslušné přístroje jsou kom- paktního provedení a lze umístit tam, kde je k dispozici vhodné místo. Ve smyslu efektivní- ho využití existujících zařízení a vzhledem ke stále narůstajícímu množství nelineár- ních spotřebičů a s tím spojeným zatíže- ním napájecí sítě třeba akceptovat zde uvedená řešení.ELEKTRO 1/2011 inovace, technologie, projekty řízení uzavřené smyčky aktivního filtru harmonických Obr
