hlavní póí oddělený pól
statorové
vinutí
vinutí
nakrátko
rotor
nakrátko
68
.Jednofázové motory pomocnou odporovou fází vyrábějí výkonů asi 300 Jejich
rozběhový moment odpovídá přibližně momentu jmenovitému.
Toto nerovnoměrné točivé pole otáčí kotvou
nakrátko. Tyto fázově posunuté
proudy vytvářejí točivé magnetické pole, jehož
magnetické póly postupně posunují jednoho
statorového pólu dalšímu pořadí: hlavní pól 1,
odstíněný pól hlavní pói odstíněný pól 2. Dochází tak velkému rozptylu. Tímto vinutím nakrátko prochází jen část
magnetického toku statorového vinutí. Tyto motory používají
v aplikacích malou frekvencí rozpínání, např. Směr
otáčení podmíněn uspořádáním pólů nemůže
být elektricky změněn.
Směr otáčení motoru stíněnými póly směřuje
vždy lilavního pólu oddělenému pólu. jako pohony kompresorů chladničkách nebo
pohony čerpadel pro olejové horáky. Mezi proudem ve
statorovém vinutí proudem tekoucím vinutím
nakrátko fázový posun. Kvůli malé účinnosti kolem 30% vyrábějí
tyto motory jen asi výkonů 300 Používají větráků topení, kalových čeipadel
a odstředivek prádla.

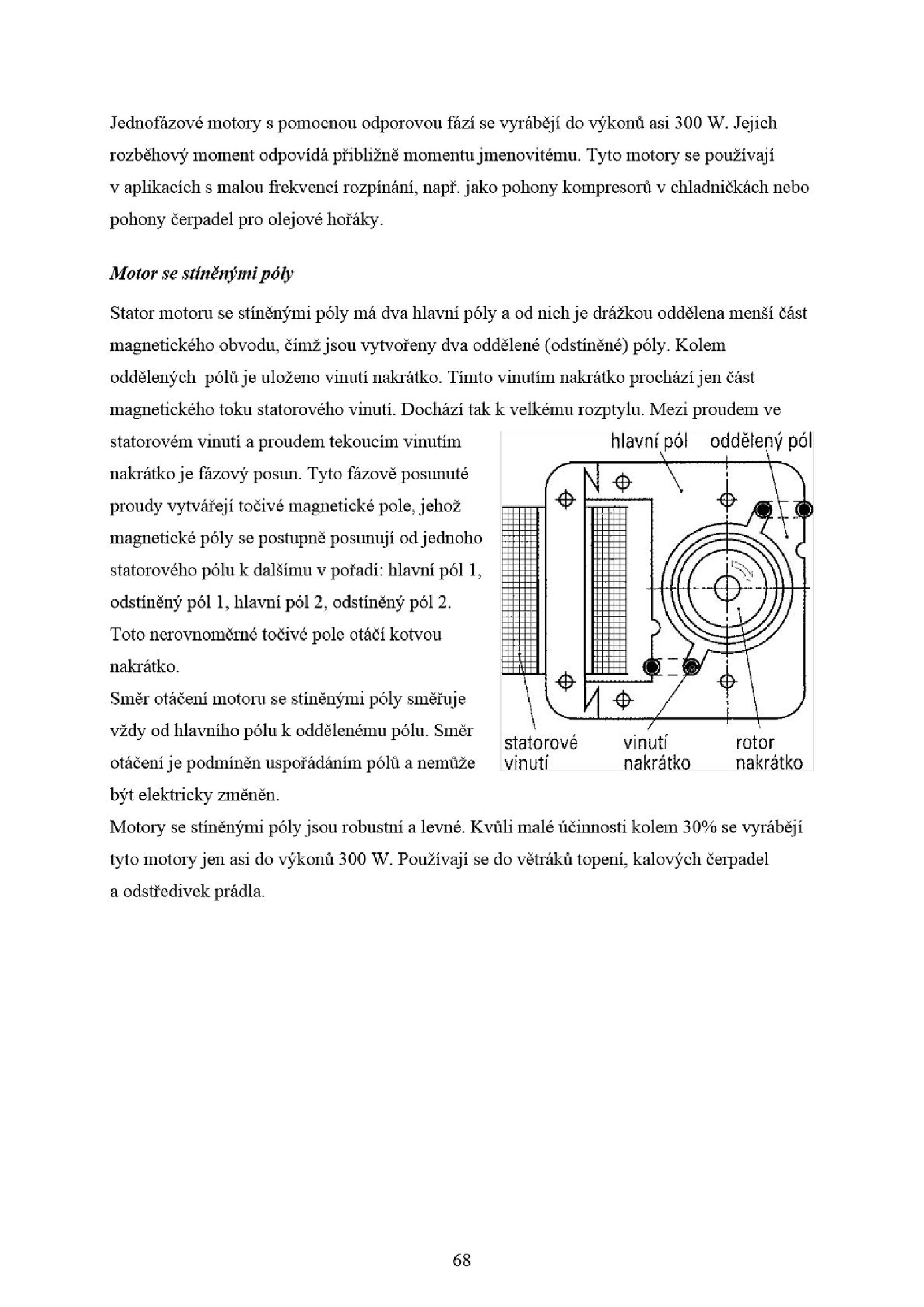

Motor stíněnýmipóly
Stator motoru stměnými póly dva hlavní póly nich drážkou oddělena menší část
magnetického obvodu, čímž jsou vytvořeny dva oddělené (odstíněné) póly. Kolem
oddělených pólů uloženo vinutí nakrátko.
Motory stíněnými póly jsou robustní levné
