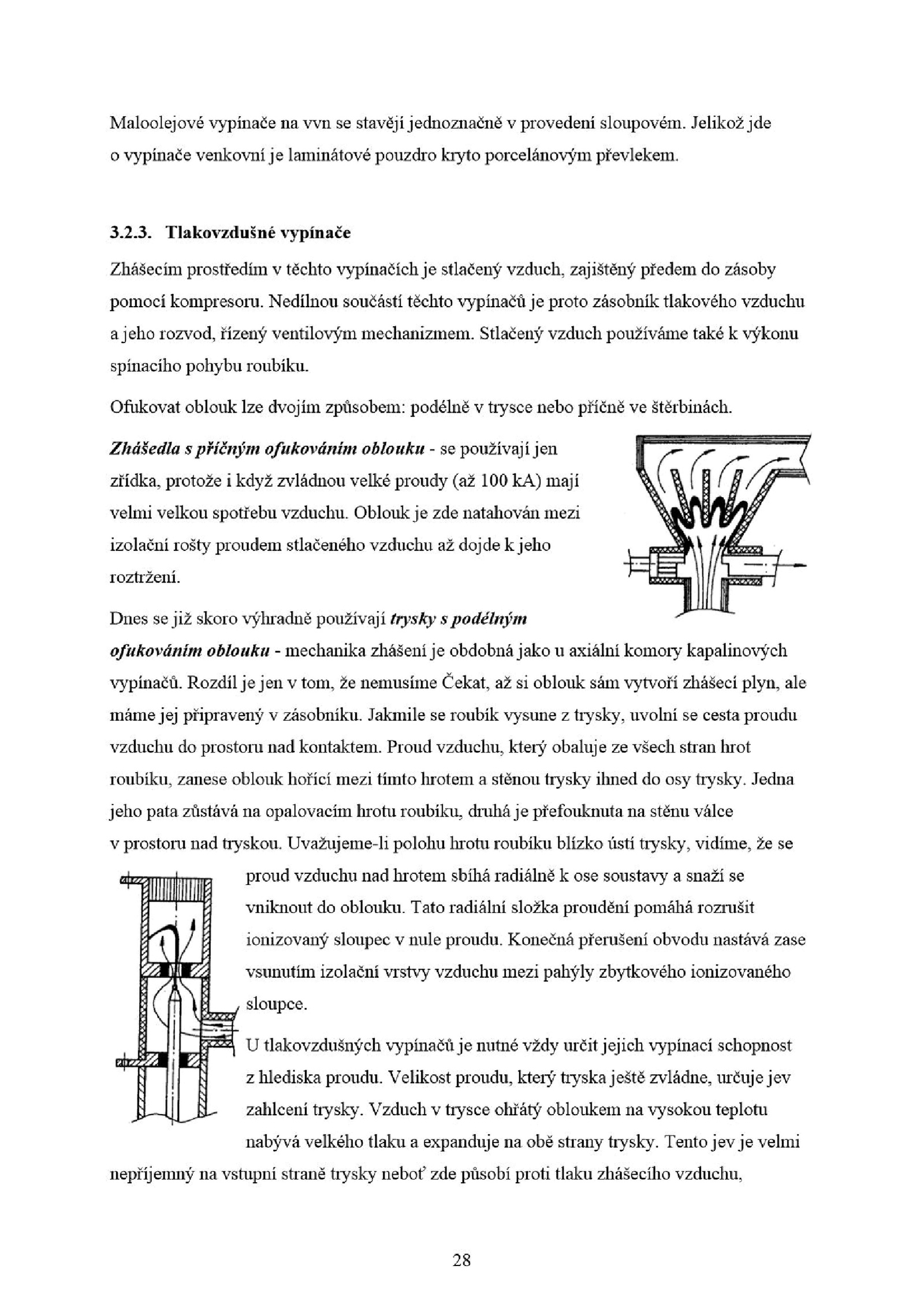

3. Stlačený vzduch používáme také výkonu spínacího pohybu roubíku.3. Velikost proudu, který tryska ještě zvládne, určuje jev zahlcení trysky.Maloolejové vypínače stavějíjednoznačně provedení sloupovém. Pioud vzduchu, kteiý obaluje všech stran hrot roubíku, zanese oblouk hořící mezi tímto hrotem stěnou tiysky ihned osy trysky. Tlakovzdušné vypínače Zhášecím prostředím těchto vypínačích stlačený vzduch, zajištěný předem zásoby pomocí kompresoru. Vzduch tiysce ohřátý obloukem vysokou teplotu nabývá velkého tlaku expanduje 11a obě strany trysky. Jedna jeho pata zůstává opalovacím hrotu roubíku, drnká přefouknuta stěnu válce v prostoru nad tryskou. Zhášedla spříčným fukováním oblouku používají jen zřídka, protože když zvládnou velké proudy (až 100 kA) mají velmi velkou spotřebu vzduchu. Konečná přerušení obvodu nastává zase vsunutím izolační vrstvy vzduchu mezi pahýly zbytkového ionizovaného sloupce. U tlakovzdušných vypínačůje nutné vždy určitjejich vypínací schopnost z hlediska proudu. Tento jev velmi nepříjemný vstupní straně trysky neboť zde působí proti tlaku zliášecího vzduchu, 28 .2. Dnes sejiž skoro výhradně používají trysky spodélným o fukováním oblouku mechanika zhášení obdobná jako axiální komory kapalinových vypínačů. Tato radiální složka proudění pomáhá rozrušit ionizovaný sloupec nule proudu. Obloukje zde natahován mezi izolační rošty proudem stlačeného vzduchu dojde jeho roztržení. Oftikovat oblouk lze dvojím způsobem: podélně tiysce nebo příčně štěrbinách. Rozdíl jen tom, nemusíme Čekat, oblouk sám vytvoří zhášecí plyn, ale mámejej připravený zásobníku. Uvažujerne-li polohu hrotu roubíku blízko ústí trysky, vidíme, se proud vzduchu nad hrotem sbíhá radiálně ose soustavy snaží se vniknout oblouku. Nedílnou součástí těchto vypínačů proto zásobník tlakového vzduchu ajeho rozvod, řízený ventilovým mechanizmem. Jakmile roubík vysune trysky, uvolní cesta proudu vzduchu prostoru nad kontaktem. Jelikož jde o vypínače venkovní laminátové pouzdro kryto porcelánovým převlekem
