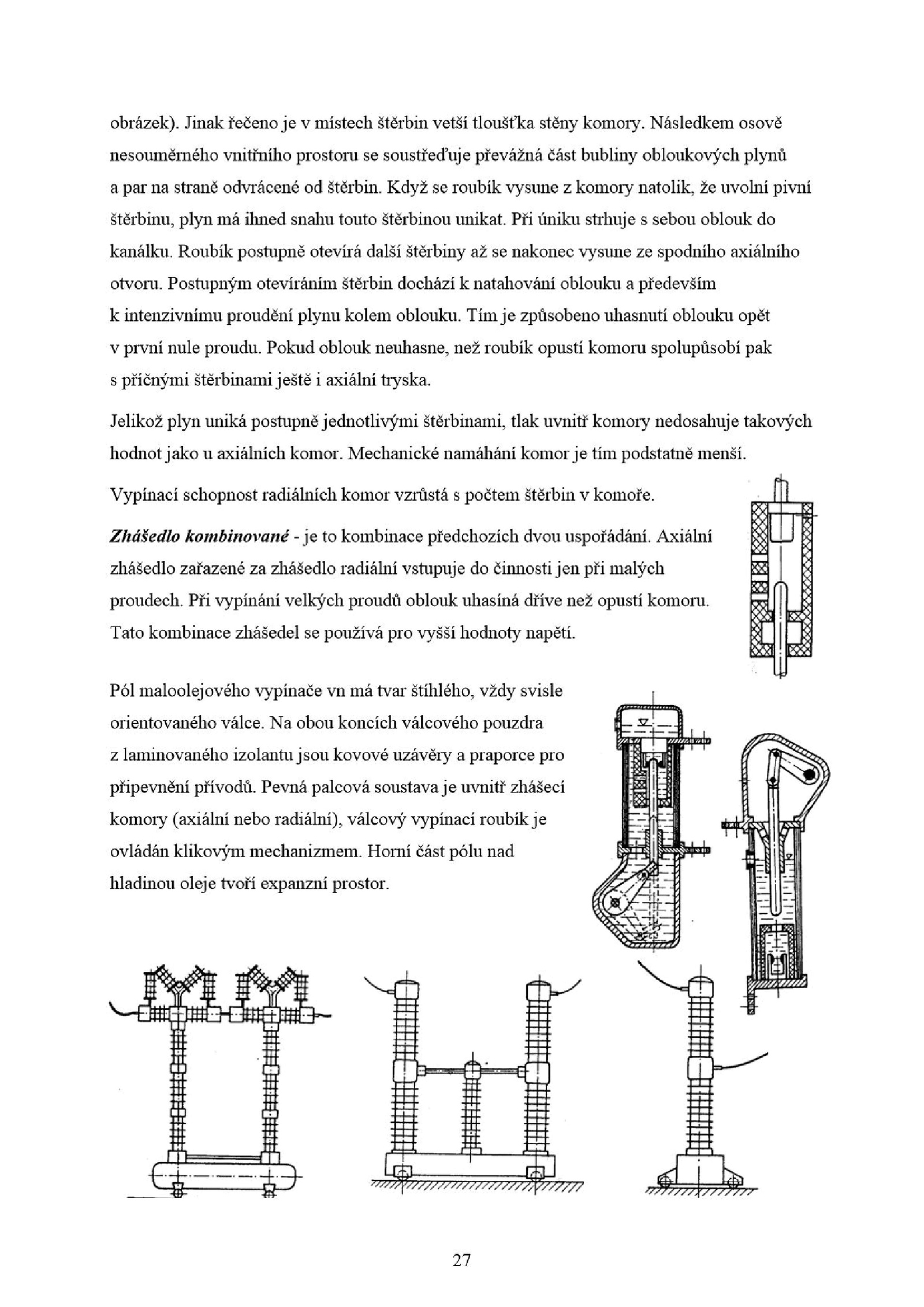

Tímje způsobeno uliasnutí oblouku opět v pivní nule proudu. Když roubík vysune komory natolik, uvolní pivní štěrbinu, plyn ilmed snahu touto Štěrbinou unikat. Pokud oblouk neuhasne, než roubík opustí komoru spolupůsobí pak s příčnými štěrbinamiještě axiální tryska. Mechanické namáhání komorje tím podstatně menší. Horní část pólu nad hladinou oleje tvoří expanzní prostor. Tato kombinace zhášedel používá pro vyšší hodnoty napětí. Jelikož plyn uniká postupně jednotlivými štěrbinami, tlak uvnitř komory nedosahuje takových hodnot jako axiálních komor. Jinak řečeno místech štěrbin vetší tloušťka stěny komory. Postupným otevíráním štěrbin dochází natahování oblouku především k intenzivnímu proudění plynu kolem oblouku. *7777X7777777 21 . Pevná palcová soustava uvnitř zhášecí komory (axiální nebo radiální), válcový vypínací roubík je ovládán klikovým mechanizmem. H Zhášedlo kombinované -je kombinace předchozích dvou uspořádání. Roubík postupně otevírá další štěrbiny nakonec vysune spodního axiálního otvoru. Při vypínám velkých proudů oblouk uhasíná dříve než opustí komoru. Pól maloolejového vypínače tvar štíhlého, vždy svisle orientovaného válce. Následkem osově nesouměmého vnitřního prostom soustřeďuje převážná část bubliny obloukových plynů a par straně odvrácené štěrbin. Axiální zhášedlo zařazené zhášedlo radiální vstupuje činnosti jen při malých proudech.obrázek). Vypínací schopnost radiálních komor vzrůstá počtem štěrbin komoře. obou koncích válcového pouzdra z laminovaného izolantu jsou kovové uzávěry praporce pro připevnění přívodů. Při úniku strhuje sebou oblouk do kanálku
