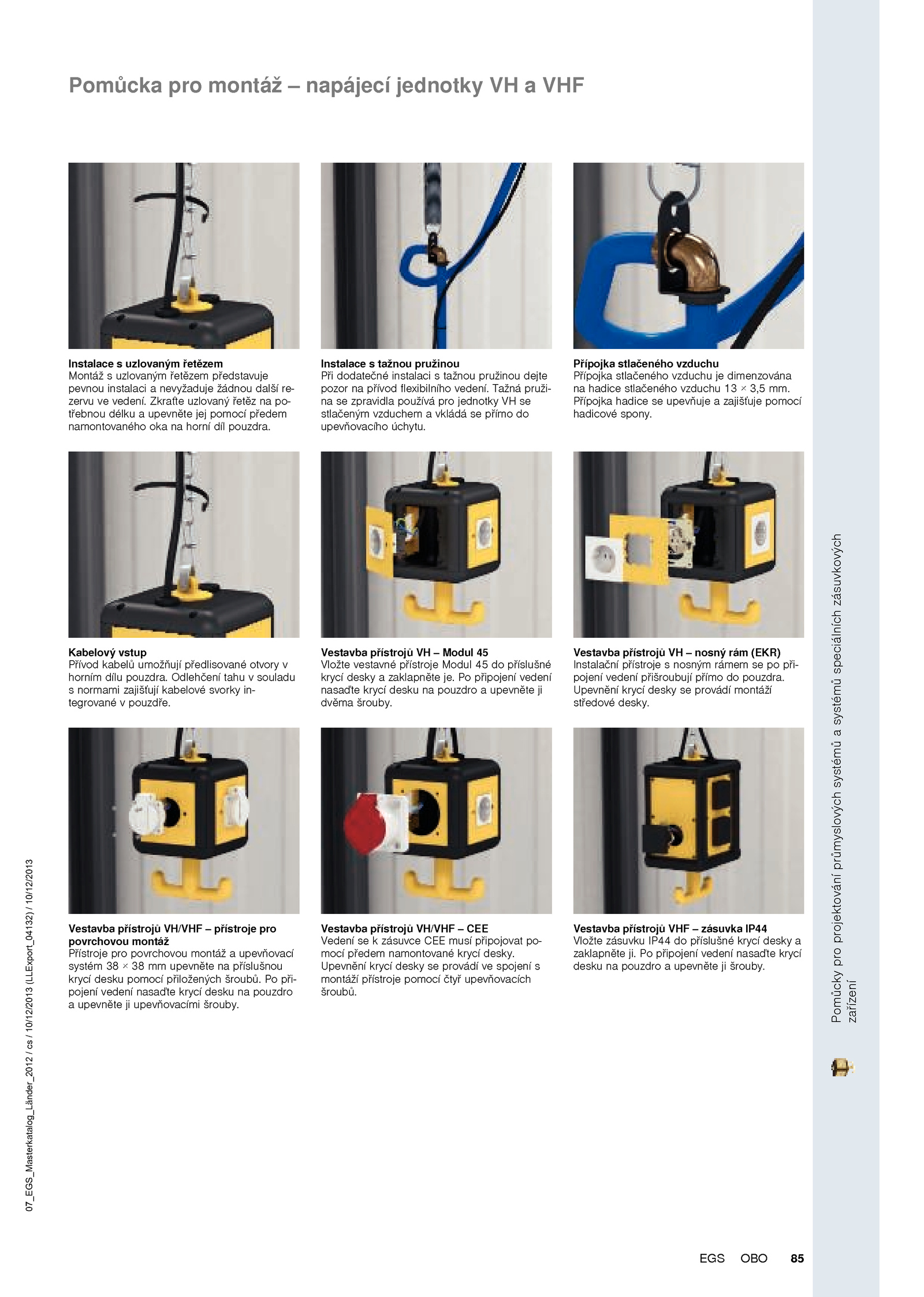

Pomůcka pro montáž napájecí jednotky VHF
Instalace uzlovaným řetězem
Montáž uzlovaným řetězem představuje
pevnou instalaci nevyžaduje žádnou další re-
zervu vedení.
Upevnění krycí desky provádí spojení s
montáží přístroje pomocí čtyř upevňovacích
šroubů.
Přípojka stlačeného vzduchu
Přípojka stlačeného vzduchu dimenzována
na hadice stlačeného vzduchu 3,5 mm. připojení vedení nasaďte krycí
desku pouzdro upevněte šrouby.
Vestavba přístrojů Modul 45
Vložte vestavné přístroje Modul příslušné
krycí desky zaklapněte je.
Instalace tažnou pružinou
Při dodatečné instalaci tažnou pružinou dejte
pozor přívod flexibilního vedení.
Vestavba přístrojů VH/VHF CEE
Vedení zásuvce CEE musí připojovat po-
mocí předem namontované krycí desky.
Vestavba přístrojů nosný rám (EKR)
Instalační přístroje nosným rámem při-
pojení vedení přišroubují přímo pouzdra. Tažná pruži-
na zpravidla používá pro jednotky se
stlačeným vzduchem vkládá přímo do
upevňovacího úchytu. připojení vedení
nasaďte krycí desku pouzdro upevněte ji
dvěma šrouby.
Upevnění krycí desky provádí montáží
středové desky.
Přípojka hadice upevňuje zajišťuje pomocí
hadicové spony.
Vestavba přístrojů VH/VHF přístroje pro
povrchovou montáž
Přístroje pro povrchovou montáž upevňovací
systém upevněte příslušnou
krycí desku pomocí přiložených šroubů.
Vestavba přístrojů VHF zásuvka IP44
Vložte zásuvku IP44 příslušné krycí desky a
zaklapněte ji.
.
Kabelový vstup
Přívod kabelů umožňují předlisované otvory v
horním dílu pouzdra. při-
pojení vedení nasaďte krycí desku pouzdro
a upevněte upevňovacími šrouby. Odlehčení tahu souladu
s normami zajišťují kabelové svorky in-
tegrované pouzdře. Zkraťte uzlovaný řetěz po-
třebnou délku upevněte jej pomocí předem
namontovaného oka horní díl pouzdra
