Poznámky redaktora

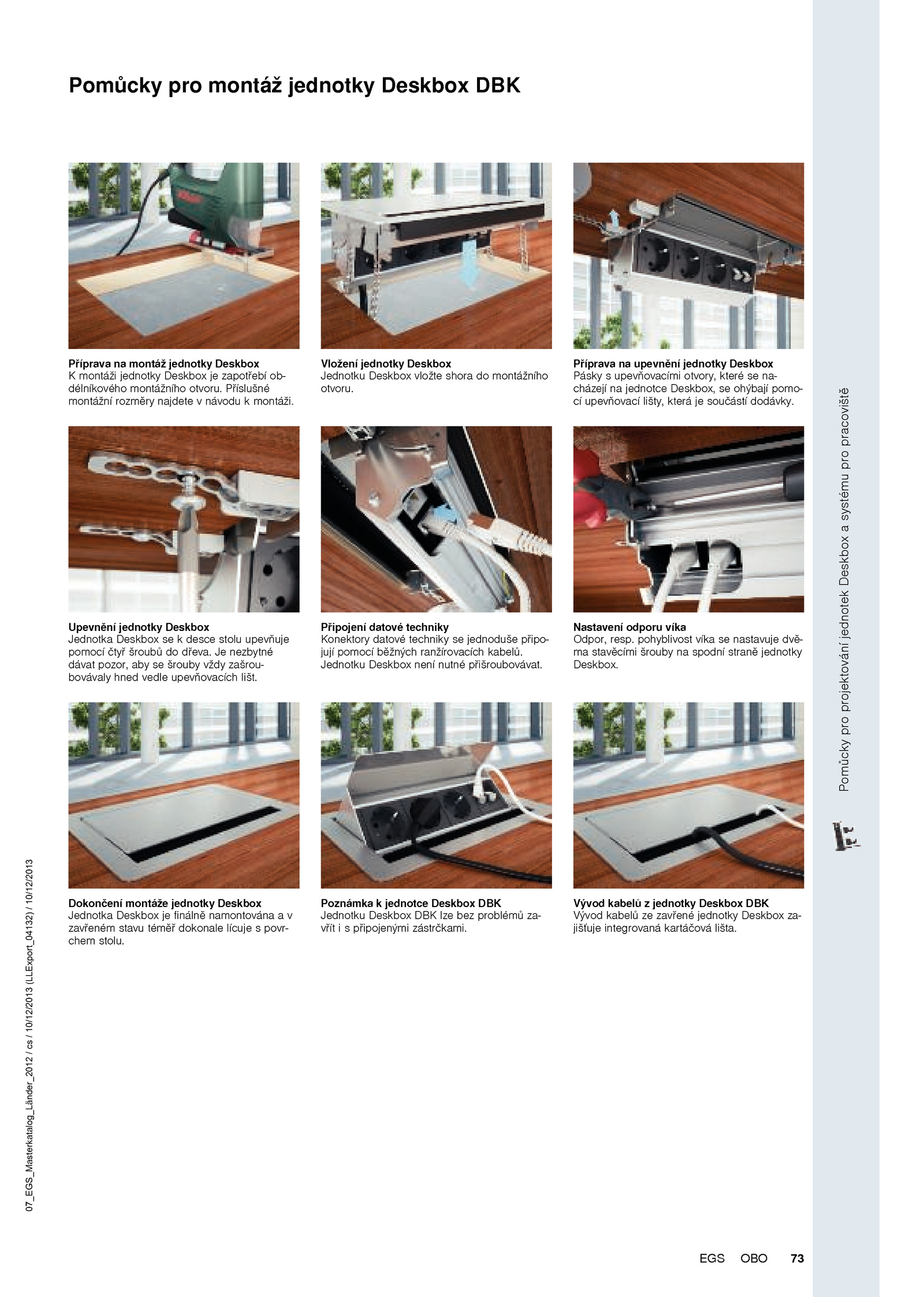

Příslušné montážní rozměry najdete návodu montáži. pohyblivost víka nastavuje dvě- ma stavěcími šrouby spodní straně jednotky Deskbox. Připojení datové techniky Konektory datové techniky jednoduše připo- jují pomocí běžných ranžírovacích kabelů.PomůckyproprojektováníjednotekDeskboxasystémupropracoviště 07_EGS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_04132)/10/12/2013 73OBOEGS Pomůcky pro montáž jednotky Deskbox DBK Příprava montáž jednotky Deskbox K montáži jednotky Deskbox zapotřebí ob- délníkového montážního otvoru. . Nastavení odporu víka Odpor, resp. nezbytné dávat pozor, aby šrouby vždy zašrou- bovávaly hned vedle upevňovacích lišt. Dokončení montáže jednotky Deskbox Jednotka Deskbox finálně namontována v zavřeném stavu téměř dokonale lícuje povr- chem stolu. Vložení jednotky Deskbox Jednotku Deskbox vložte shora montážního otvoru. Upevnění jednotky Deskbox Jednotka Deskbox desce stolu upevňuje pomocí čtyř šroubů dřeva. Příprava upevnění jednotky Deskbox Pásky upevňovacími otvory, které na- cházejí jednotce Deskbox, ohýbají pomo- cí upevňovací lišty, která součástí dodávky. Jednotku Deskbox není nutné přišroubovávat. Poznámka jednotce Deskbox DBK Jednotku Deskbox DBK lze bez problémů za- vřít připojenými zástrčkami. Vývod kabelů jednotky Deskbox DBK Vývod kabelů zavřené jednotky Deskbox za- jišťuje integrovaná kartáčová lišta
