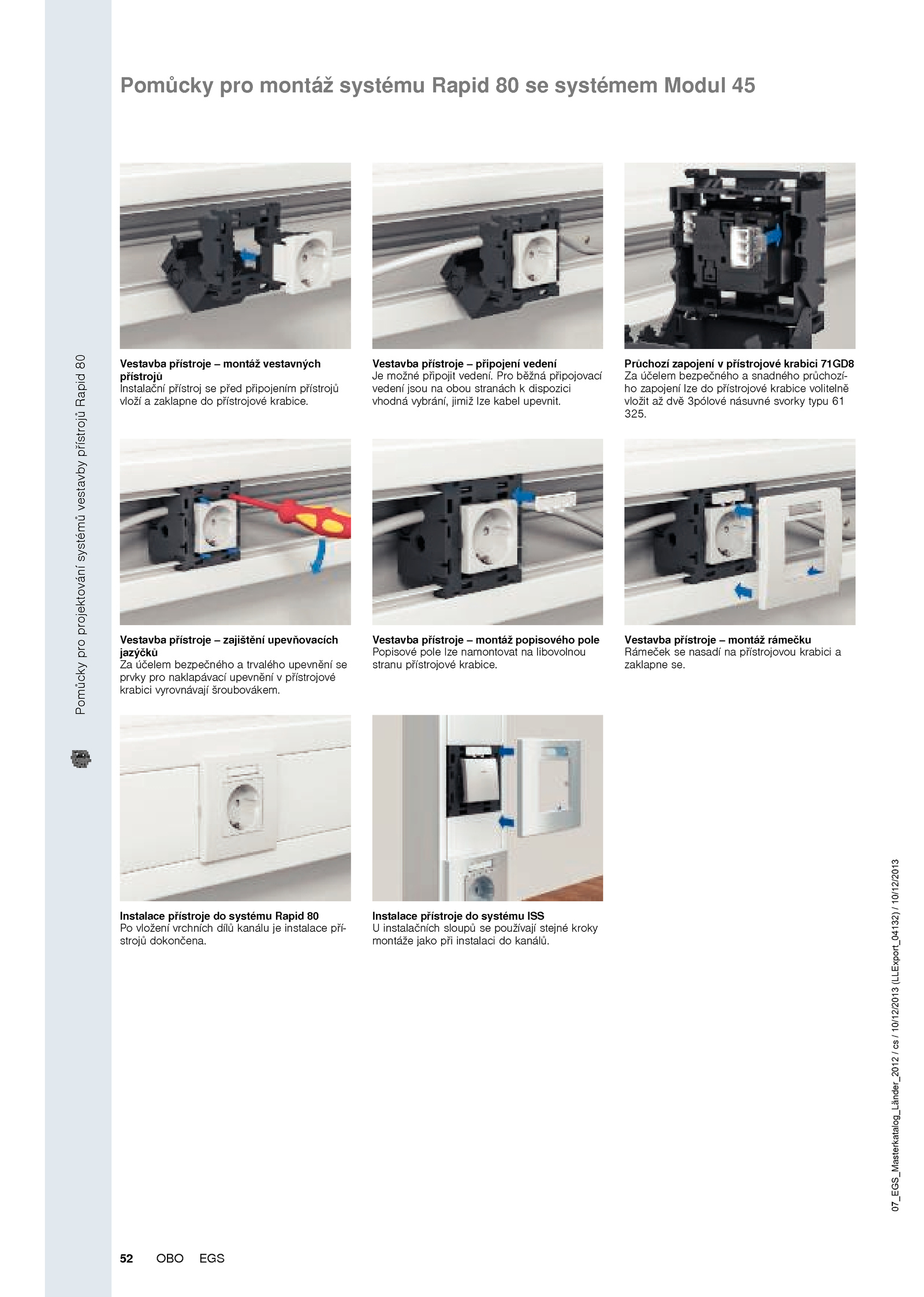

Pomůcky pro montáž systému Rapid systémem Modul 45
Vestavba přístroje montáž vestavných
přístrojů
Instalační přístroj před připojením přístrojů
vloží zaklapne přístrojové krabice.
Instalace přístroje systému ISS
U instalačních sloupů používají stejné kroky
montáže jako při instalaci kanálů.
Vestavba přístroje montáž rámečku
Rámeček nasadí přístrojovou krabici a
zaklapne se.
Vestavba přístroje zajištění upevňovacích
jazýčků
Za účelem bezpečného trvalého upevnění se
prvky pro naklapávací upevnění přístrojové
krabici vyrovnávají šroubovákem.
.
Instalace přístroje systému Rapid 80
Po vložení vrchních dílů kanálu instalace pří-
strojů dokončena.
Vestavba přístroje montáž popisového pole
Popisové pole lze namontovat libovolnou
stranu přístrojové krabice.
Vestavba přístroje připojení vedení
Je možné připojit vedení. Pro běžná připojovací
vedení jsou obou stranách dispozici
vhodná vybrání, jimiž lze kabel upevnit.
Průchozí zapojení přístrojové krabici 71GD8
Za účelem bezpečného snadného průchozí-
ho zapojení lze přístrojové krabice volitelně
vložit dvě 3pólové násuvné svorky typu 61
