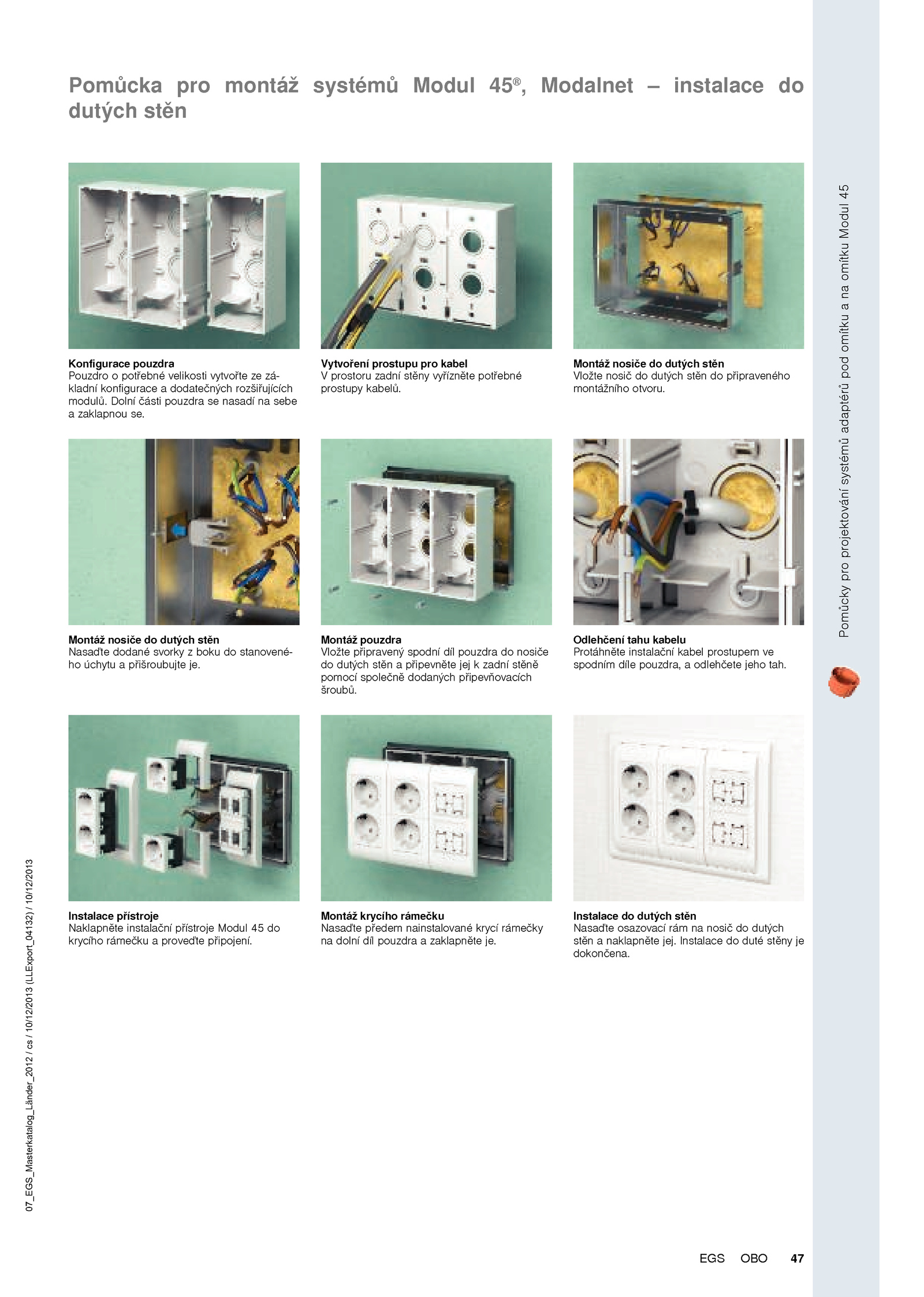

Dolní části pouzdra nasadí sebe a zaklapnou se. Instalace duté stěny je dokončena.PomůckyproprojektovánísystémůadaptérůpodomítkuanaomítkuModul45 07_EGS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_04132)/10/12/2013 47OBOEGS Pomůcka pro montáž systémů Modul 45® , Modalnet instalace do dutých stěn Konfigurace pouzdra Pouzdro potřebné velikosti vytvořte zá- kladní konfigurace dodatečných rozšiřujících modulů. Odlehčení tahu kabelu Protáhněte instalační kabel prostupem ve spodním díle pouzdra, odlehčete jeho tah. Montáž nosiče dutých stěn Nasaďte dodané svorky boku stanovené- ho úchytu přišroubujte je. Montáž nosiče dutých stěn Vložte nosič dutých stěn připraveného montážního otvoru. Instalace přístroje Naklapněte instalační přístroje Modul do krycího rámečku proveďte připojení. . Instalace dutých stěn Nasaďte osazovací rám nosič dutých stěn naklapněte jej. Montáž krycího rámečku Nasaďte předem nainstalované krycí rámečky na dolní díl pouzdra zaklapněte je. Vytvoření prostupu pro kabel V prostoru zadní stěny vyřízněte potřebné prostupy kabelů. Montáž pouzdra Vložte připravený spodní díl pouzdra nosiče do dutých stěn připevněte jej zadní stěně pomocí společně dodaných připevňovacích šroubů
