Systémová vestavba přístrojů systému
Modul krabic dutých stěn
Již instalované přístrojové krabice pro systé-
movou vestavbu přístrojů Modul lze osadit
pouze instalačními přístroji Modul 45.
Standardní vestavba přístrojů Modul do
krabic dutých stěn
Již instalované přístrojové propojovací krabi-
ce pro standardní instalaci středovou roztečí
přístrojů lze osadit pouze instalačními
přístroji Modul 45. Poté přístrojové krabice vložte do
vrtaného otvoru.
Upevnění krabic dutých stěn
Za pomoci šroubováku upevňovacích šroubů
se zafixují přístrojové krabice vyvrtaných ot-
vorech.PomůckyproprojektovánísystémůadaptérůpodomítkuanaomítkuModul45
07_EGS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_04132)/10/12/2013
45OBOEGS

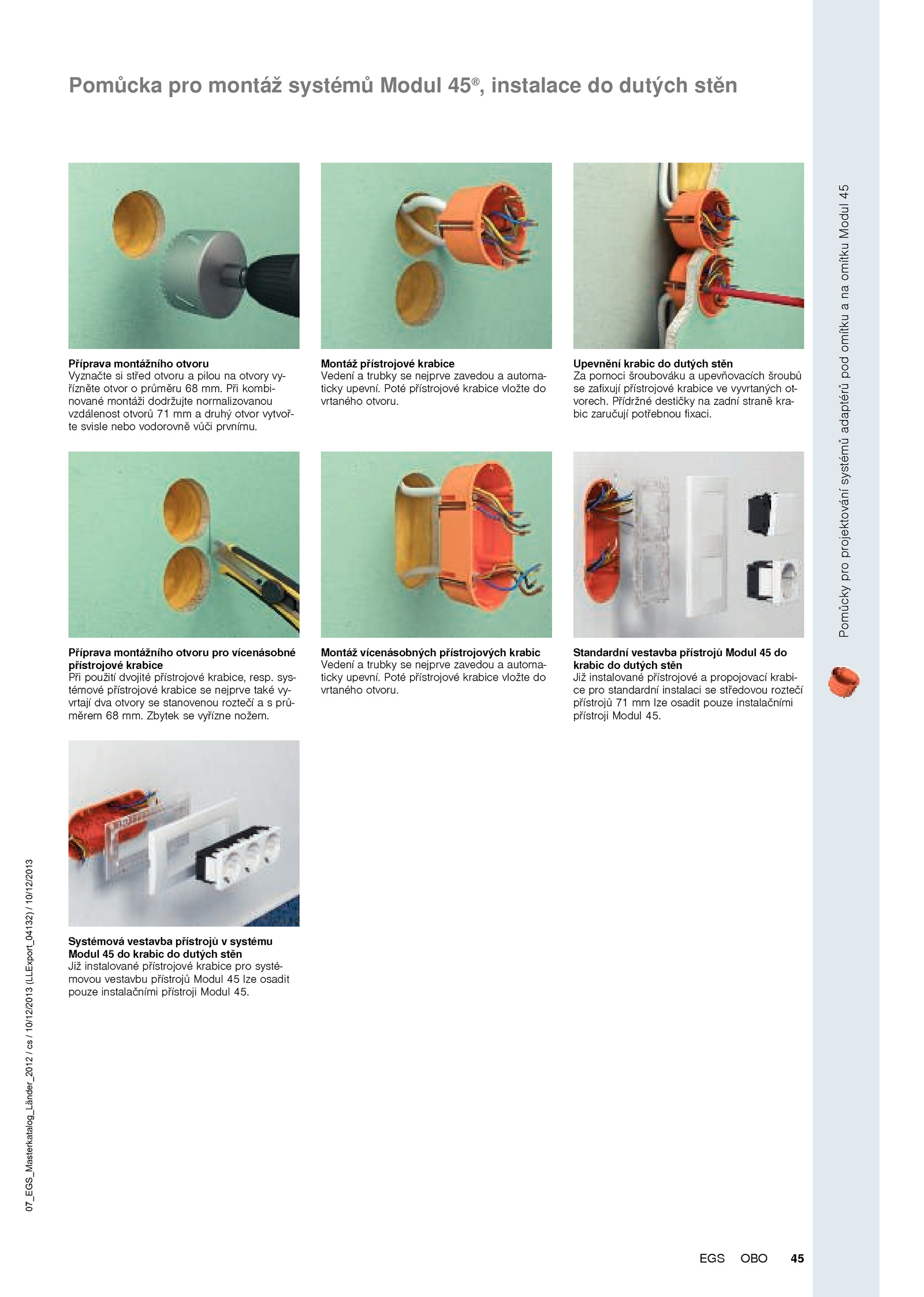

Pomůcka pro montáž systémů Modul 45®
, instalace dutých stěn
Příprava montážního otvoru
Vyznačte střed otvoru pilou otvory vy-
řízněte otvor průměru mm. Přídržné destičky zadní straně kra-
bic zaručují potřebnou fixaci. Při kombi-
nované montáži dodržujte normalizovanou
vzdálenost otvorů druhý otvor vytvoř-
te svisle nebo vodorovně vůči prvnímu. sys-
témové přístrojové krabice nejprve také vy-
vrtají dva otvory stanovenou roztečí prů-
měrem mm. Poté přístrojové krabice vložte do
vrtaného otvoru.
Montáž přístrojové krabice
Vedení trubky nejprve zavedou automa-
ticky upevní.
. Zbytek vyřízne nožem.
Příprava montážního otvoru pro vícenásobné
přístrojové krabice
Při použití dvojité přístrojové krabice, resp.
Montáž vícenásobných přístrojových krabic
Vedení trubky nejprve zavedou automa-
ticky upevní
