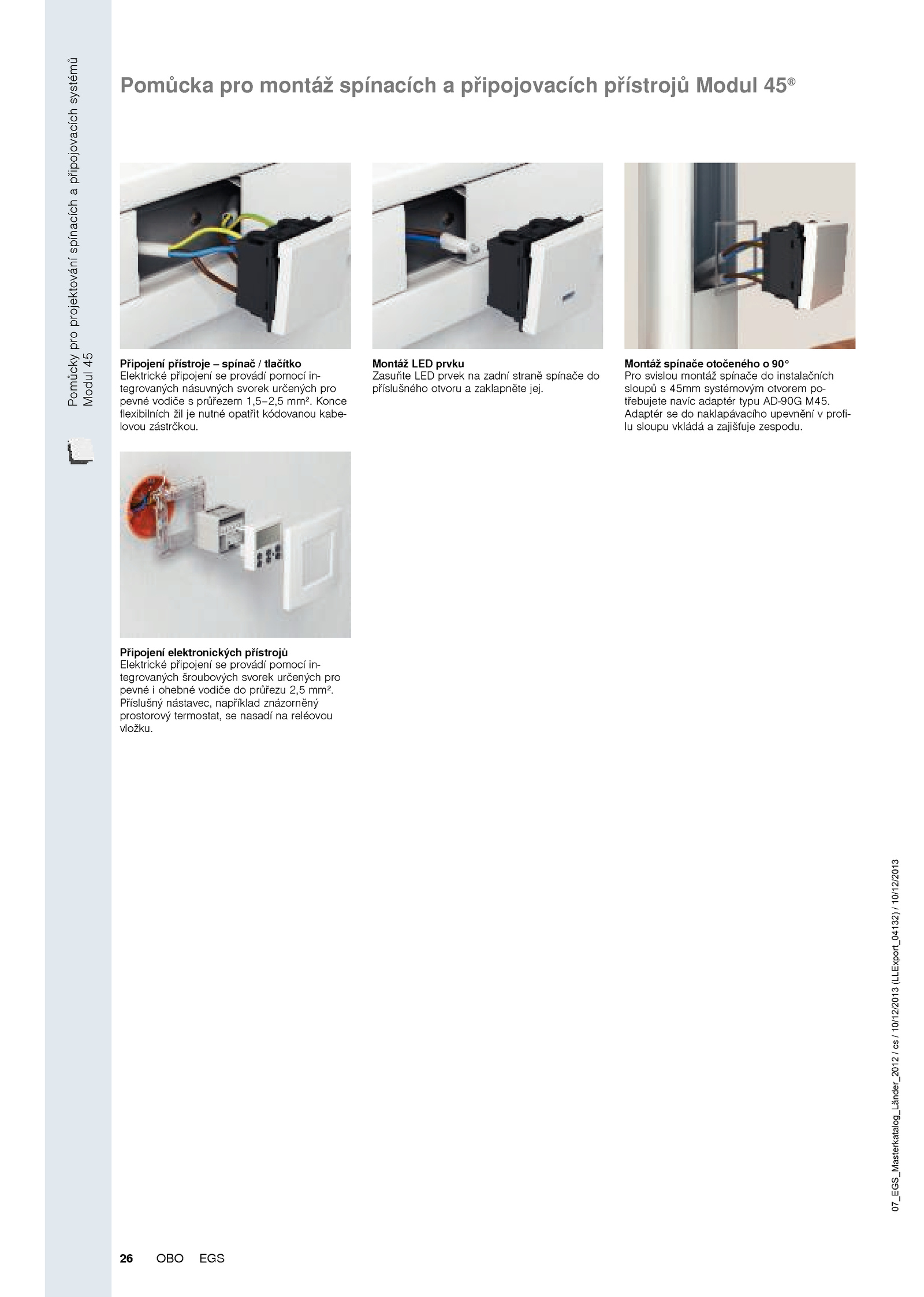

Pomůcka pro montáž spínacích připojovacích přístrojů Modul 45®
Připojení přístroje spínač tlačítko
Elektrické připojení provádí pomocí in-
tegrovaných násuvných svorek určených pro
pevné vodiče průřezem 1,5–2,5 mm².
Připojení elektronických přístrojů
Elektrické připojení provádí pomocí in-
tegrovaných šroubových svorek určených pro
pevné ohebné vodiče průřezu 2,5 mm².
.
Adaptér naklapávacího upevnění profi-
lu sloupu vkládá zajišťuje zespodu.
Montáž LED prvku
Zasuňte LED prvek zadní straně spínače do
příslušného otvoru zaklapněte jej.
Příslušný nástavec, například znázorněný
prostorový termostat, nasadí reléovou
vložku.
Montáž spínače otočeného 90°
Pro svislou montáž spínače instalačních
sloupů 45mm systémovým otvorem po-
třebujete navíc adaptér typu AD-90G M45. Konce
flexibilních žil nutné opatřit kódovanou kabe-
lovou zástrčkou
