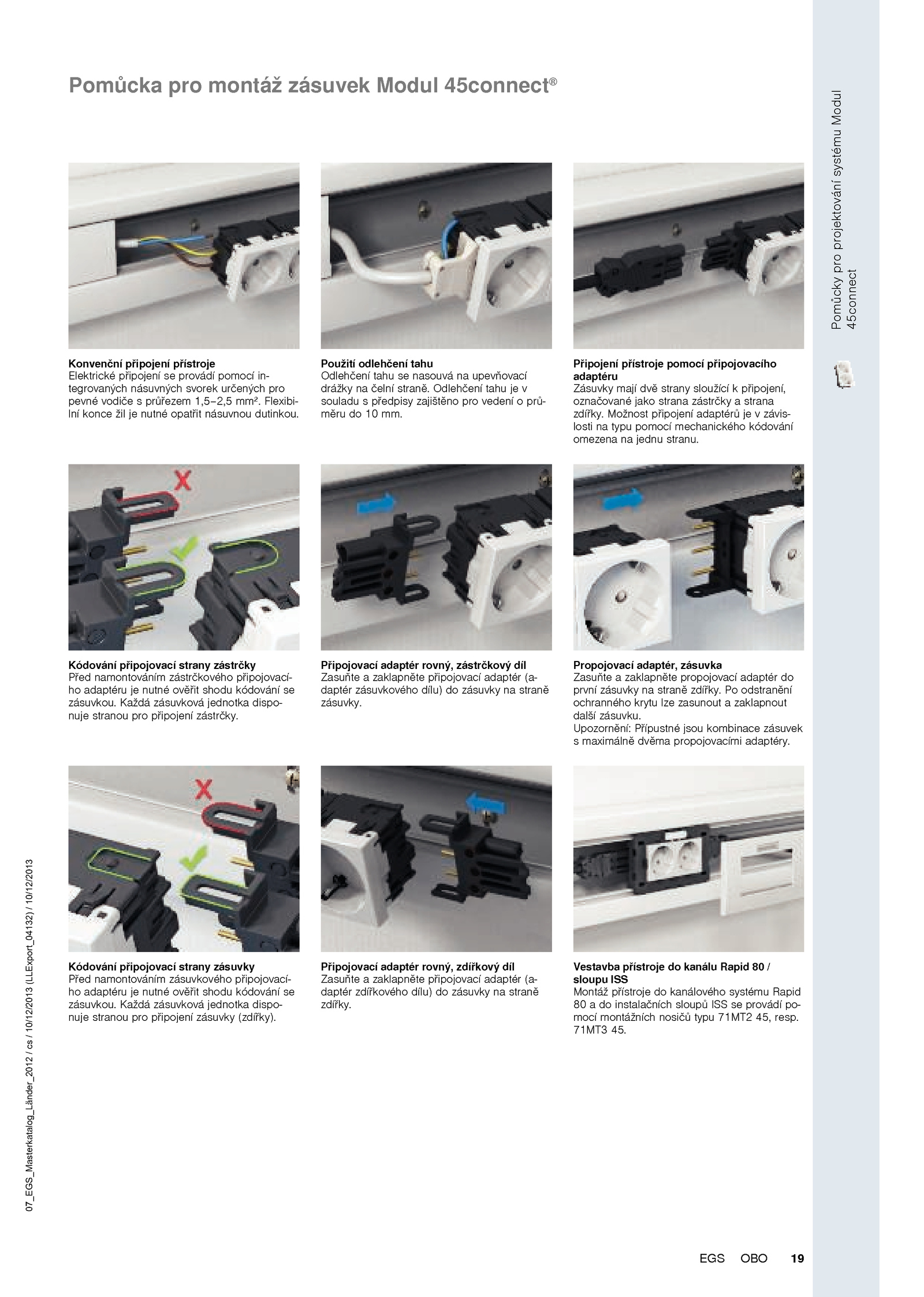

Pomůcka pro montáž zásuvek Modul 45connect®
Konvenční připojení přístroje
Elektrické připojení provádí pomocí in-
tegrovaných násuvných svorek určených pro
pevné vodiče průřezem 1,5–2,5 mm².
Upozornění: Přípustné jsou kombinace zásuvek
s maximálně dvěma propojovacími adaptéry.
.
Vestavba přístroje kanálu Rapid /
sloupu ISS
Montáž přístroje kanálového systému Rapid
80 instalačních sloupů ISS provádí po-
mocí montážních nosičů typu 71MT2 45, resp.
71MT3 45. Flexibi-
lní konce žil nutné opatřit násuvnou dutinkou.
Připojovací adaptér rovný, zástrčkový díl
Zasuňte zaklapněte připojovací adaptér (a-
daptér zásuvkového dílu) zásuvky straně
zásuvky.
Připojení přístroje pomocí připojovacího
adaptéru
Zásuvky mají dvě strany sloužící připojení,
označované jako strana zástrčky strana
zdířky. Každá zásuvková jednotka dispo-
nuje stranou pro připojení zásuvky (zdířky).
Připojovací adaptér rovný, zdířkový díl
Zasuňte zaklapněte připojovací adaptér (a-
daptér zdířkového dílu) zásuvky straně
zdířky. Možnost připojení adaptérů závis-
losti typu pomocí mechanického kódování
omezena jednu stranu.
Použití odlehčení tahu
Odlehčení tahu nasouvá upevňovací
drážky čelní straně. Každá zásuvková jednotka dispo-
nuje stranou pro připojení zástrčky. Odlehčení tahu v
souladu předpisy zajištěno pro vedení prů-
měru mm.
Propojovací adaptér, zásuvka
Zasuňte zaklapněte propojovací adaptér do
první zásuvky straně zdířky. odstranění
ochranného krytu lze zasunout zaklapnout
další zásuvku.
Kódování připojovací strany zásuvky
Před namontováním zásuvkového připojovací-
ho adaptéru nutné ověřit shodu kódování se
zásuvkou.
Kódování připojovací strany zástrčky
Před namontováním zástrčkového připojovací-
ho adaptéru nutné ověřit shodu kódování se
zásuvkou
