Kódovací kolík nasazuje
a přilepuje zástrčku.
Použití kódovaných zásuvek
Kódované zásuvky používají vymezení
speciálních proudových okruhů. Odlehčení tahu v
souladu předpisy zajištěno pro vedení prů-
měru mm. Zásuvky dispo-
nují doplňkovým mechanickým kódováním, kte-
ré zamezuje připojení běžných zástrček.Pomůckyproprojektovánísystémů
Modul45®,zásuvky
07_EGS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_04132)/10/12/2013
13OBOEGS

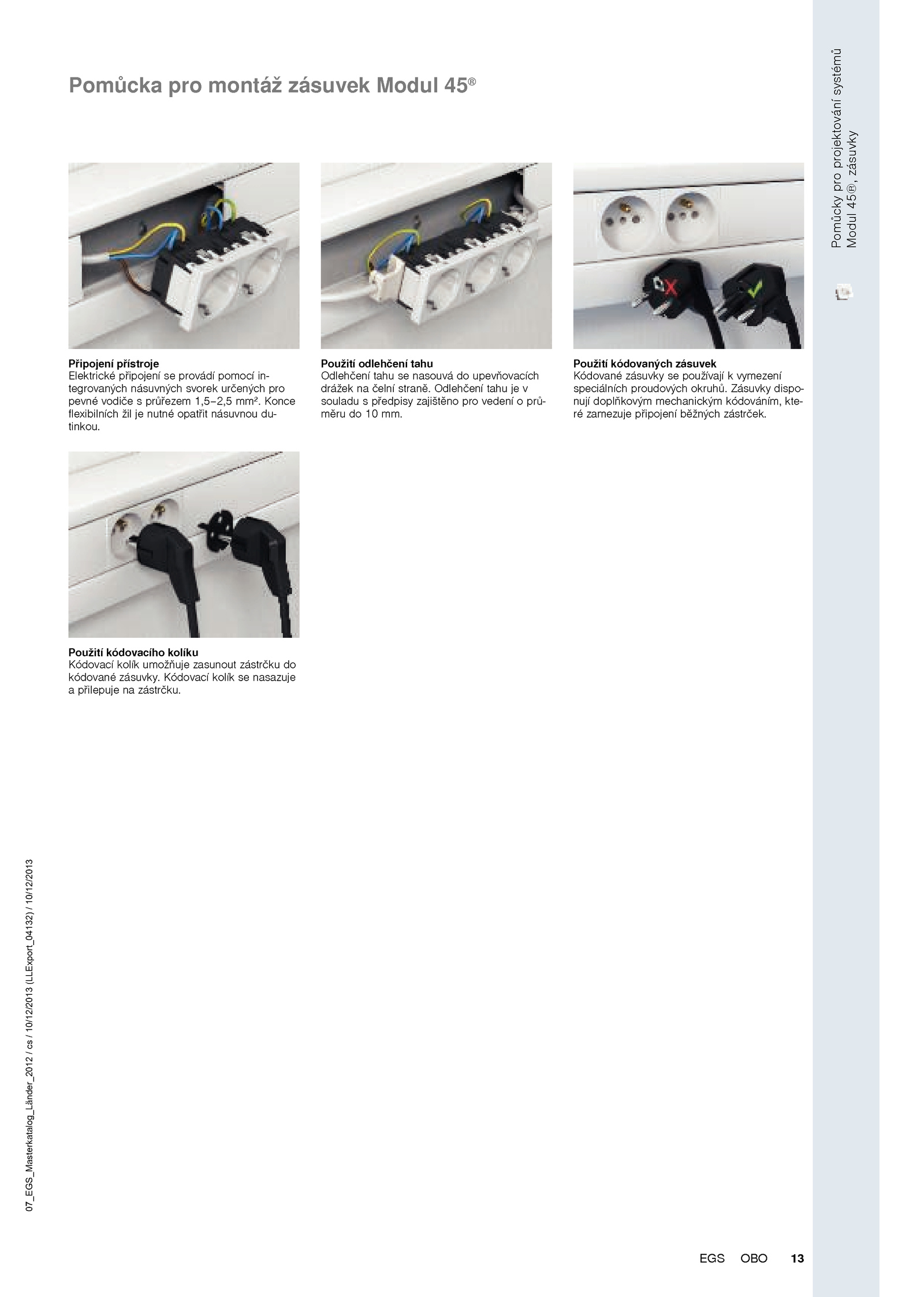

Pomůcka pro montáž zásuvek Modul 45®
Připojení přístroje
Elektrické připojení provádí pomocí in-
tegrovaných násuvných svorek určených pro
pevné vodiče průřezem 1,5–2,5 mm².
Použití kódovacího kolíku
Kódovací kolík umožňuje zasunout zástrčku do
kódované zásuvky.
. Konce
flexibilních žil nutné opatřit násuvnou du-
tinkou.
Použití odlehčení tahu
Odlehčení tahu nasouvá upevňovacích
drážek čelní straně
