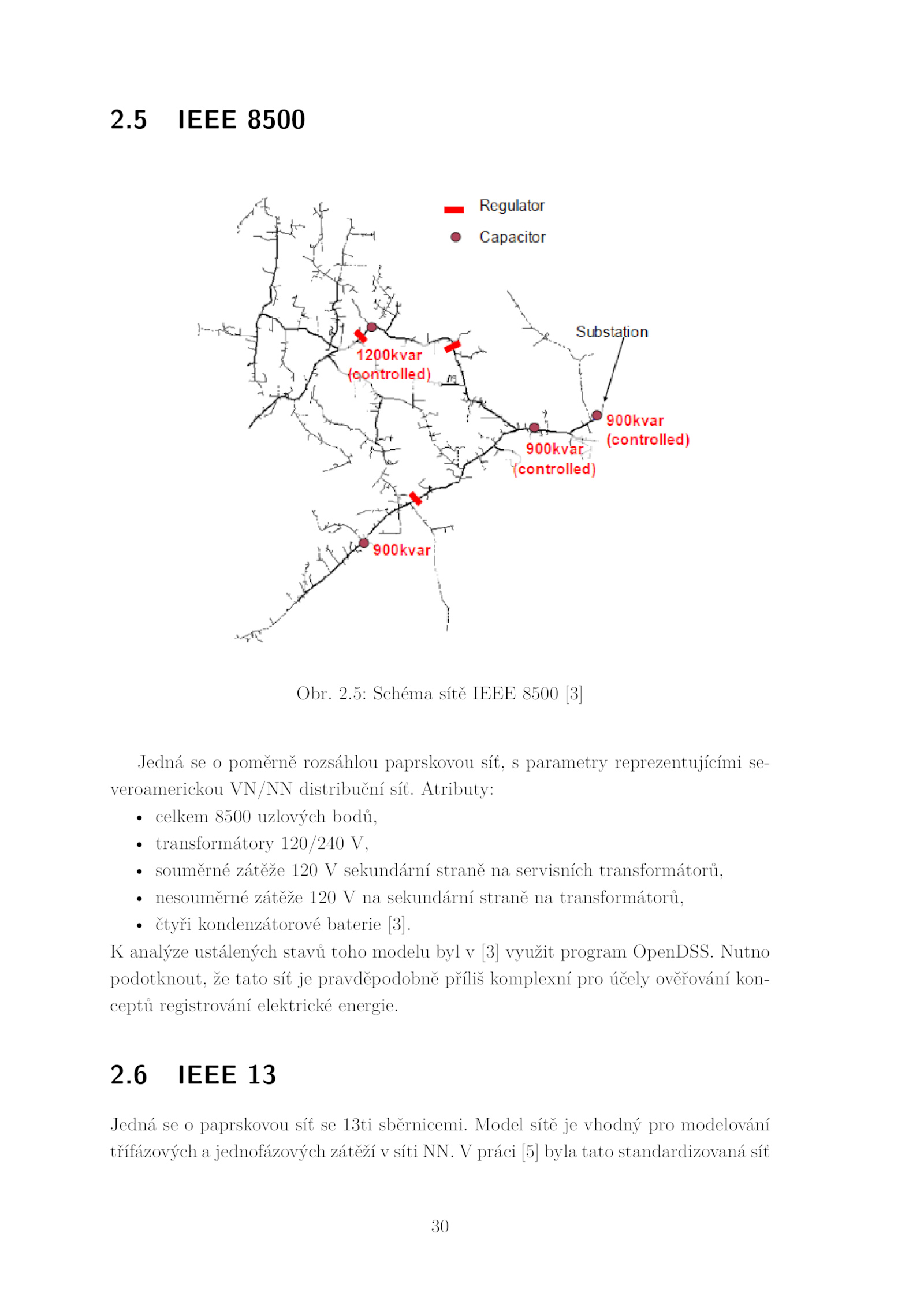

5: Schéma sítě IEEE 8500 [3]
Jedná poměrně rozsáhlou paprskovou síť, parametry reprezentujícími se-
veroamerickou VN/NN distribuční síť. Atributy:
• celkem 8500 uzlových bodů,
• transformátory 120/240 V,
• souměrné zátěže 120 sekundární straně servisních transformátorů,
• nesouměrné zátěže 120 sekundární straně transformátorů,
• čtyři kondenzátorové baterie [3].6 IEEE 13
Jedná paprskovou síť 13ti sběrnicemi. Nutno
podotknout, tato síť pravděpodobně příliš komplexní pro účely ověřování kon-
ceptů registrování elektrické energie. práci [5] byla tato standardizovaná síť
30
.5 IEEE 8500
Obr. Model sítě vhodný pro modelování
třífázových jednofázových zátěží síti NN.
K analýze ustálených stavů toho modelu byl [3] využit program OpenDSS. 2.2.
2
