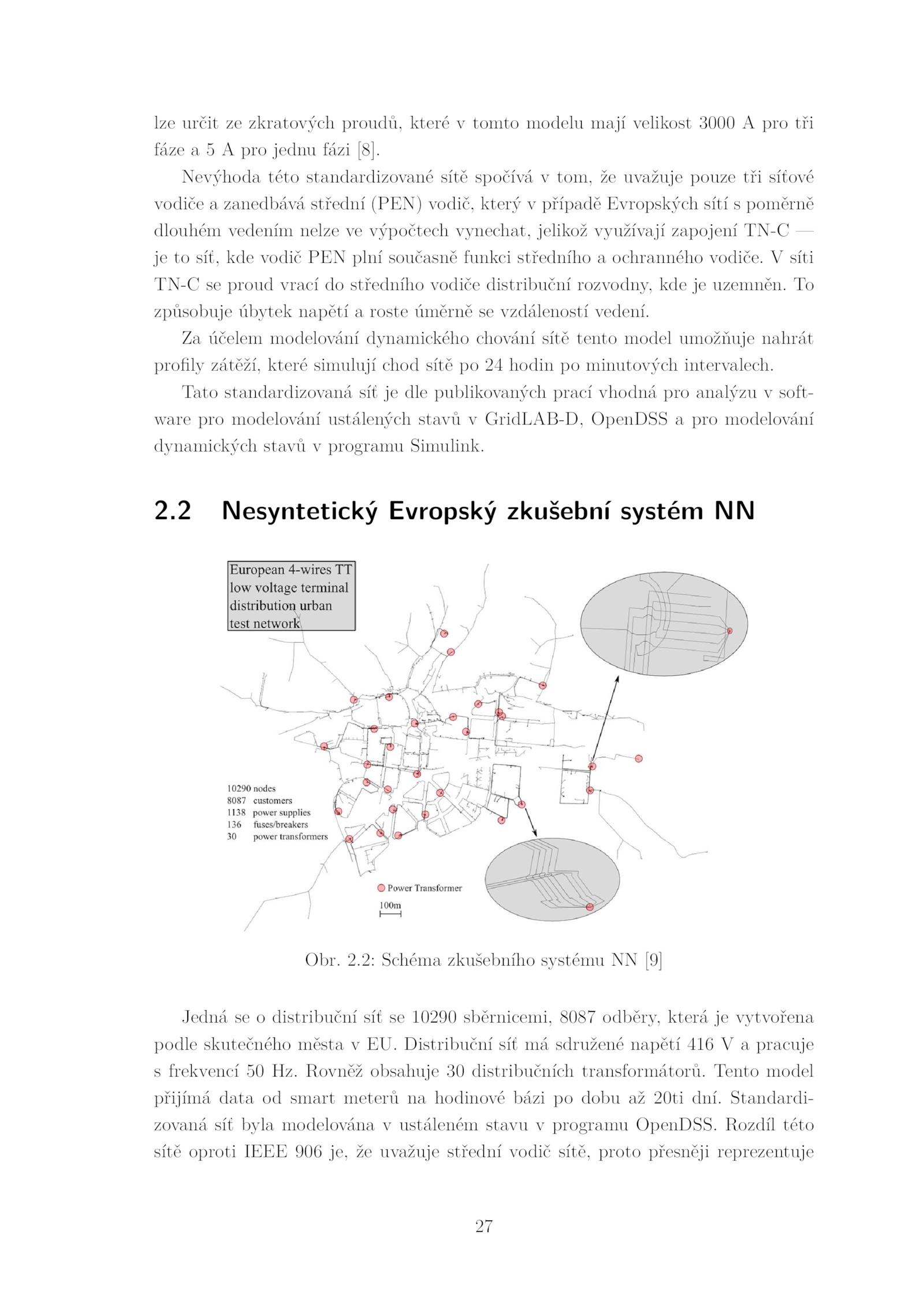

Standardi- zovaná síť byla modelována ustáleném stavu programu OpenDSS.2 Nesyntetický Evropský zkušební systém NN Obr. 2.lze určit zkratových proudů, které tomto modelu mají velikost 3000 pro tři fáze pro jednu fázi [8]. Nevýhoda této standardizované sítě spočívá tom, uvažuje pouze tři síťové vodiče zanedbává střední (PEN) vodič, který případě Evropských sítí poměrně dlouhém vedením nelze výpočtech vynechat, jelikož využívají zapojení TN-C — je síť, kde vodič PEN plní současně funkci středního ochranného vodiče.2: Schéma zkušebního systému [9] Jedná distribuční síť 10290 sběrnicemi, 8087 odběry, která vytvořena podle skutečného města EU. 2. Distribuční síť sdružené napětí 416 pracuje s frekvencí Hz. To způsobuje úbytek napětí roste úměrně vzdáleností vedení. síti TN-C proud vrací středního vodiče distribuční rozvodny, kde uzemněn. Tato standardizovaná síť dle publikovaných prací vhodná pro analýzu soft- ware pro modelování ustálených stavů GridLAB-D, OpenDSS pro modelování dynamických stavů programu Simulink. Tento model přijímá data smart meterů hodinové bázi dobu 20ti dní. Rovněž obsahuje distribučních transformátorů. Za účelem modelování dynamického chování sítě tento model umožňuje nahrát profily zátěží, které simulují chod sítě hodin minutových intervalech. Rozdíl této sítě oproti IEEE 906 je, uvažuje střední vodič sítě, proto přesněji reprezentuje 27
