Poznámky redaktora
11
10 11
10 11
+ =
71
71 20.3
Přístroj MEC21
obj.
Otvory pro elektrický test funkčnosti
přístroje bez nutnosti demontáže. číslo: x
např:
90601TBR kryt jednoduchý, bílá
90652TAL kryt zásuvky, hliníková
Kompletní přístroj
obj. číslo: 909 x
např:
90910 TBR rámeček, plast/ bílá
90930 TCS rámeček, sklo/šedá
Kryt
obj.
Řady BASE AQUARELLA jsou provedení rámeček rámeček. Celý přístroj kompaktní, lehký umož-
ňuje tak snadnou rychlou montáž bez použití nástroje.
Kryty přístrojů barvách červená, oranžová, zelená určené pro nemocniční
prostředí.4
10.

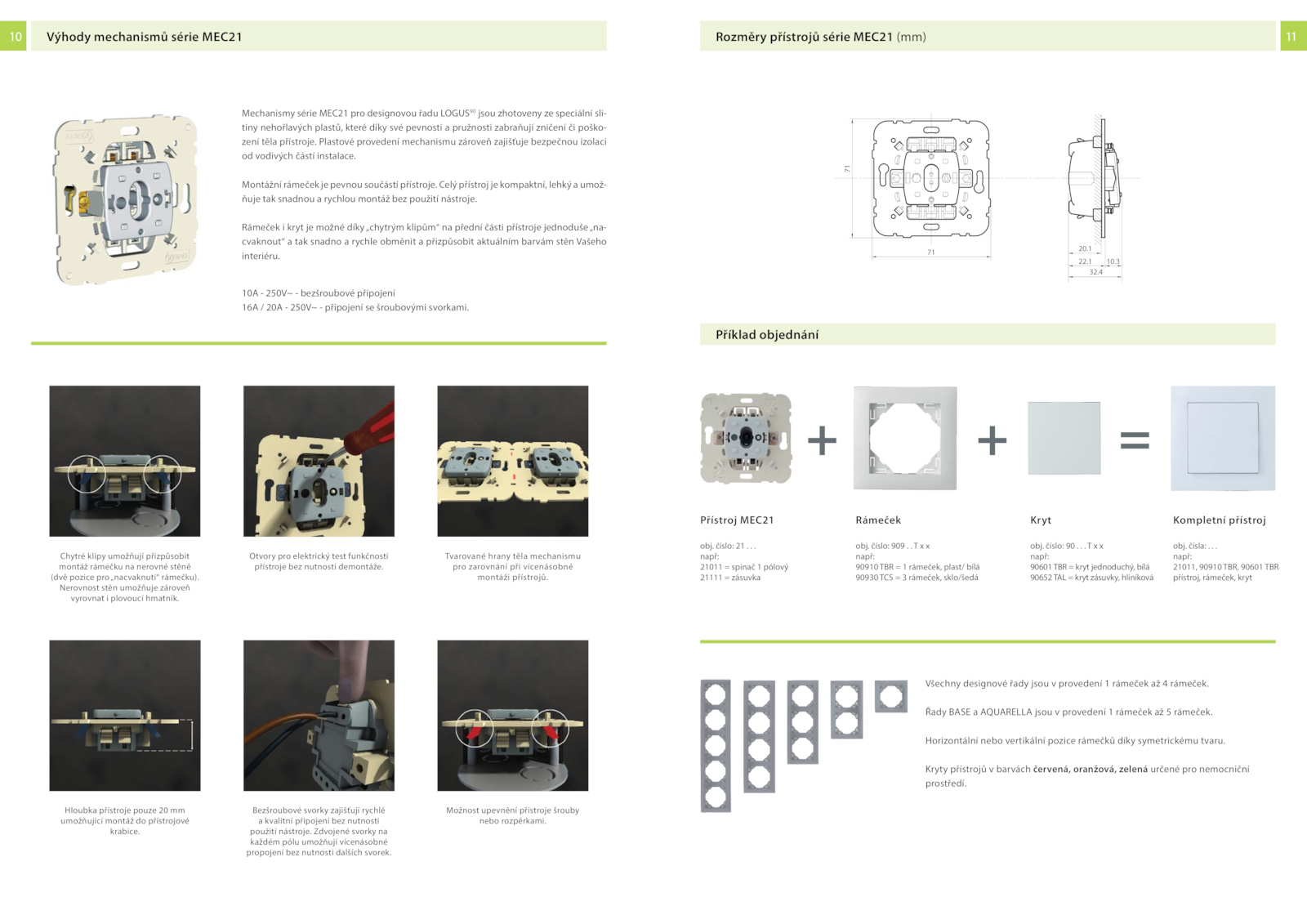

Výhody mechanismů série MEC21
Příklad objednání
10A 250V~ bezšroubové připojení
16A 20A 250V~ připojení šroubovými svorkami.
např:
21011, 90910 TBR, 90601 TBR
přístroj, rámeček, kryt
Všechny designové řady jsou provedení rámeček rámeček.
Chytré klipy umožňují přizpůsobit
montáž rámečku nerovné stěně
(dvě pozice pro„nacvaknutí“ rámečku).
Montážní rámeček pevnou součástí přístroje. číslo: .1
22. čísla: .
Rozměry přístrojů série MEC21 (mm)
. Plastové provedení mechanismu zároveň zajišťuje bezpečnou izolaci
od vodivých částí instalace.
např:
21011 spínač pólový
21111 zásuvka
Rámeček
obj.
Hloubka přístroje pouze mm
umožňující montáž přístrojové
krabice.
Bezšroubové svorky zajišťují rychlé
a kvalitní připojení bez nutnosti
použití nástroje.
Možnost upevnění přístroje šrouby
nebo rozpěrkami.
Mechanismy série MEC21 pro designovou řadu LOGUS90
jsou zhotoveny speciální sli-
tiny nehořlavých plastů, které díky své pevnosti pružnosti zabraňují zničení poško-
zení těla přístroje.
Tvarované hrany těla mechanismu
pro zarovnání při vícenásobné
montáži přístrojů.
Horizontální nebo vertikální pozice rámečků díky symetrickému tvaru. Zdvojené svorky na
každém pólu umožňují vícenásobné
propojení bez nutnosti dalších svorek.1
32.
Nerovnost stěn umožňuje zároveň
vyrovnat plovoucí hmatník.
Rámeček kryt možné díky„chytrým klipům“ přední části přístroje jednoduše„na-
cvaknout“ tak snadno rychle obměnit přizpůsobit aktuálním barvám stěn Vašeho
interiéru
