Distribuční transformátory s kapalným dielektrikem hermeticky uzavřené

| Kategorie: Leták / Datasheet Firemní tiskovina Montážní návody  | Tento dokument chci!

Vydal: Efacec Praha s.r.o.

Strana 11 z 12







Poznámky redaktora

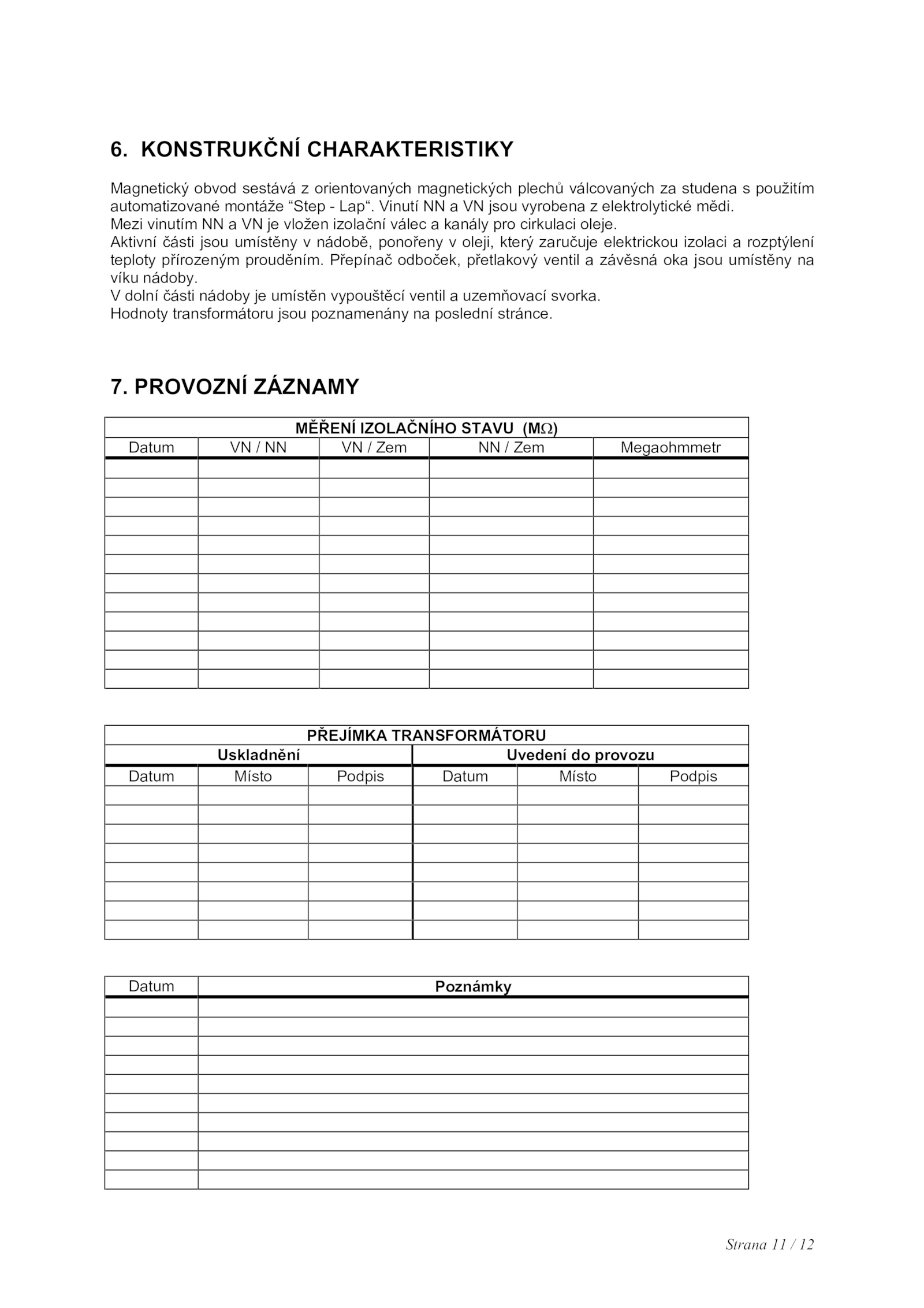

V dolní části nádoby umístěn vypouštěcí ventil uzemňovací svorka.KONSTRUKČNÍ CHARAKTERISTIKY Magnetický obvod sestává orientovaných magnetických plechů válcovaných studena použitím automatizované montáže “Step Lap“. Mezi vinutím vložen izolační válec kanály pro cirkulaci oleje. Aktivní části jsou umístěny nádobě, ponořeny oleji, který zaručuje elektrickou izolaci rozptýlení teploty přírozeným prouděním. Hodnoty transformátoru jsou poznamenány poslední stránce. Přepínač odboček, přetlakový ventil závěsná oka jsou umístěny na víku nádoby. 7. Vinutí jsou vyrobena elektrolytické mědi. PROVOZNÍ ZÁZNAMY MĚŘENÍ IZOLAČNÍHO STAVU (MΩ) Datum Zem Zem Megaohmmetr PŘEJÍMKA TRANSFORMÁTORU Uskladnění Uvedení provozu Datum Místo Podpis Datum Místo Podpis Datum Poznámky Strana 12
