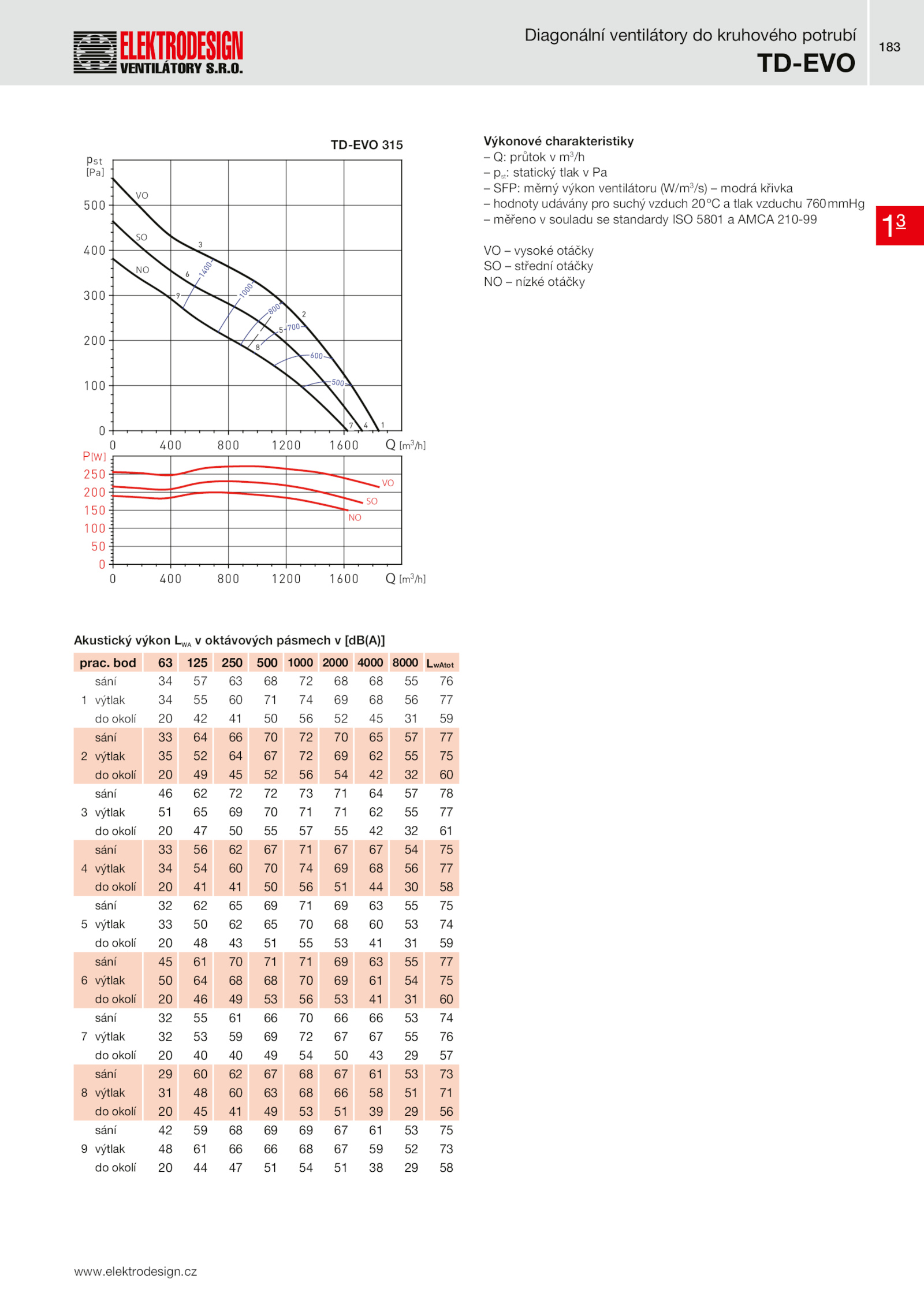

Diagonální ventilátory kruhového potrubí
TD-EVO
TD EVO-315
t
Q
Q
VO
SO
NO
VO
SO
NO
TD-EVO 315
Akustický výkon LWA oktávových pásmech [dB(A)]
prac. bod 125 250 500 1000 2000 4000 8000 LwAtot
1
sání 76
výtlak 77
do okolí 59
2
sání 77
výtlak 75
do okolí 60
3
sání 78
výtlak 77
do okolí 61
4
sání 75
výtlak 77
do okolí 58
5
sání 75
výtlak 74
do okolí 59
6
sání 77
výtlak 75
do okolí 60
7
sání 74
výtlak 76
do okolí 57
8
sání 73
výtlak 71
do okolí 56
9
sání 75
výtlak 73
do okolí 58
Výkonové charakteristiky
– průtok m3
/h
– pst: statický tlak Pa
– SFP: měrný výkon ventilátoru (W/m3
/s) modrá křivka
– hodnoty udávány pro suchý vzduch 20ºC tlak vzduchu 760mmHg
– měřeno souladu standardy ISO 5801 AMCA 210-99
VO vysoké otáčky
SO střední otáčky
NO nízké otáčky
