K zamezení přímého úderu blesku návěstní rampy, zobrazova-
cích modulů monitorovacích přístrojů používají jímací tyče.28.0,5m

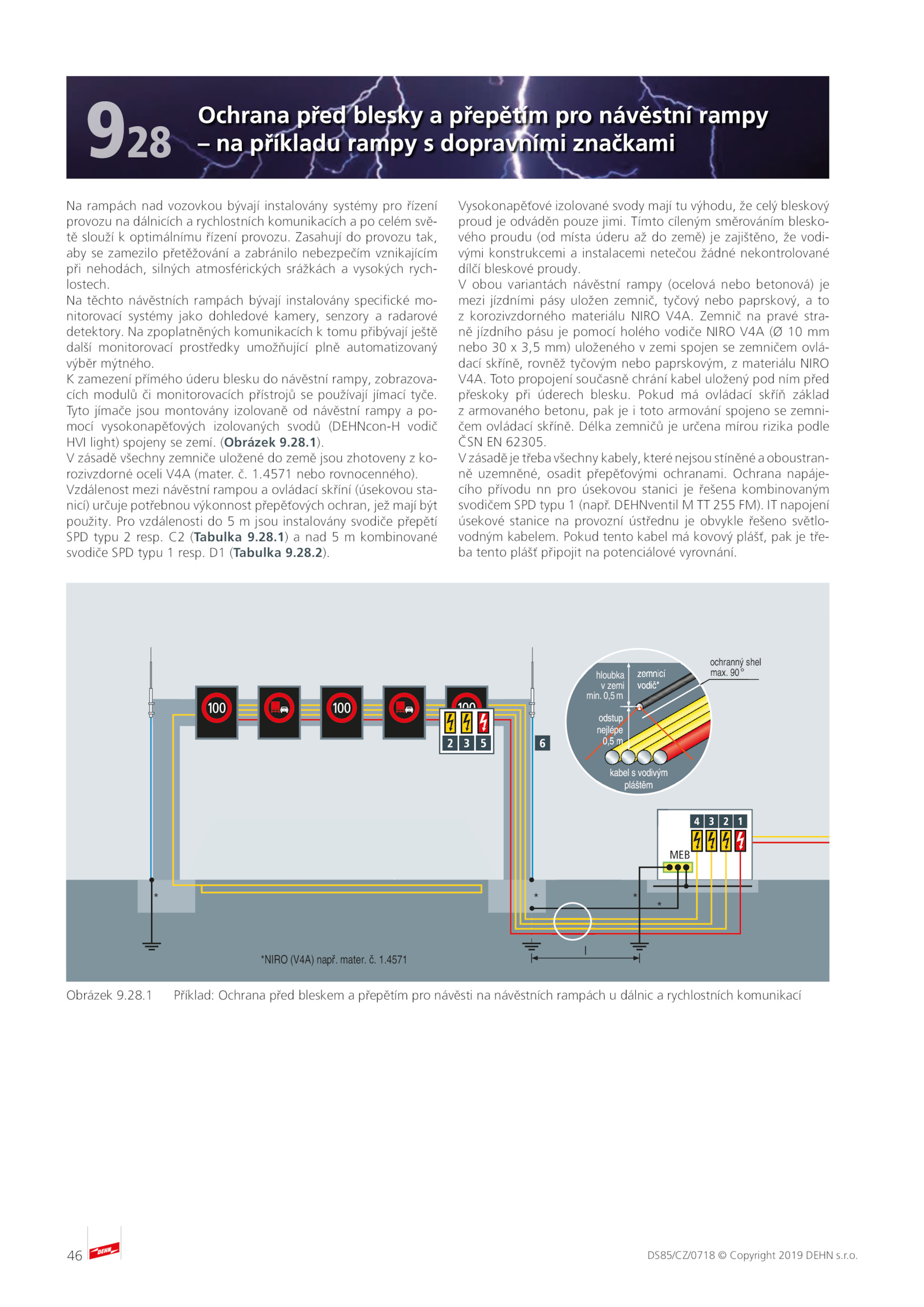

max.1 Příklad: Ochrana před bleskem přepětím pro návěsti návěstních rampách dálnic rychlostních komunikací
. napojení
úsekové stanice provozní ústřednu obvykle řešeno světlo-
vodným kabelem.
Vzdálenost mezi návěstní rampou ovládací skříní (úsekovou sta-
nicí) určuje potřebnou výkonnost přepěťových ochran, jež mají být
použity. 1.2).
V zásadě třeba všechny kabely, které nejsou stíněné oboustran-
ně uzemněné, osadit přepěťovými ochranami. Pokud tento kabel kovový plášť, pak tře-
ba tento plášť připojit potenciálové vyrovnání. Pokud ovládací skříň základ
z armovaného betonu, pak toto armování spojeno zemni-
čem ovládací skříně. Toto propojení současně chrání kabel uložený pod ním před
přeskoky při úderech blesku.
