∆πw [mbar]
Vw [l/h]
˙
0,5
0
1,0
1,5
2,0
0 600 1200 1800
Rth [K/kW]
Vw [l/h]
˙
500
0
1000
1500
2000
0 600 1200 1800
– směs glykolů vodě (60/40); Vstupní teplota asi C
Kapalinový chladič pro rozptýlení velkého množství tepla malé ploše; efektivní systém pro chlazení modulů; vhodný pro vodu
pH 6,5-8,5 antikorozním prostředkem další kapalinyi (např.); kompaktní konstrukce vnitřní lamelo-
vou strukturou pro zvláště dobrý přenos tepla kapaliny; minimální ztráta tlaku průtoku; provozní tlak barů;
silná spodní deska pro optimální rozložení tepla pro upevnění místě emise tepla; upevňovací příruba pro chladič podle za-
dání zákazníka; exaktně roviny frézované povrchy montážní plochy pro součástky velmi dobrou rovinností nepatrnou hloub-
kou nerovností; výkonové moduly jako IGBT moduly, tyristorové moduly diodové moduly SCR, můstkové zesilova-
če jiné; rozměrové přizpůsobení předem zadaných podmínek rozmístění dílů; přívody přes závitové 3/4" nebo montá-
žní přírubu podle zadání zákazníka; hloubka vrtání základové desce max.
– specifikování dimenzí realizace vždy spojení specifickými zadáními zákaníka
katalog.
1
400
400
368
32
31
61
35
40
G3/4‘‘
FLKI 400 400
materiál: 6060 (AlMgSi 0,5)

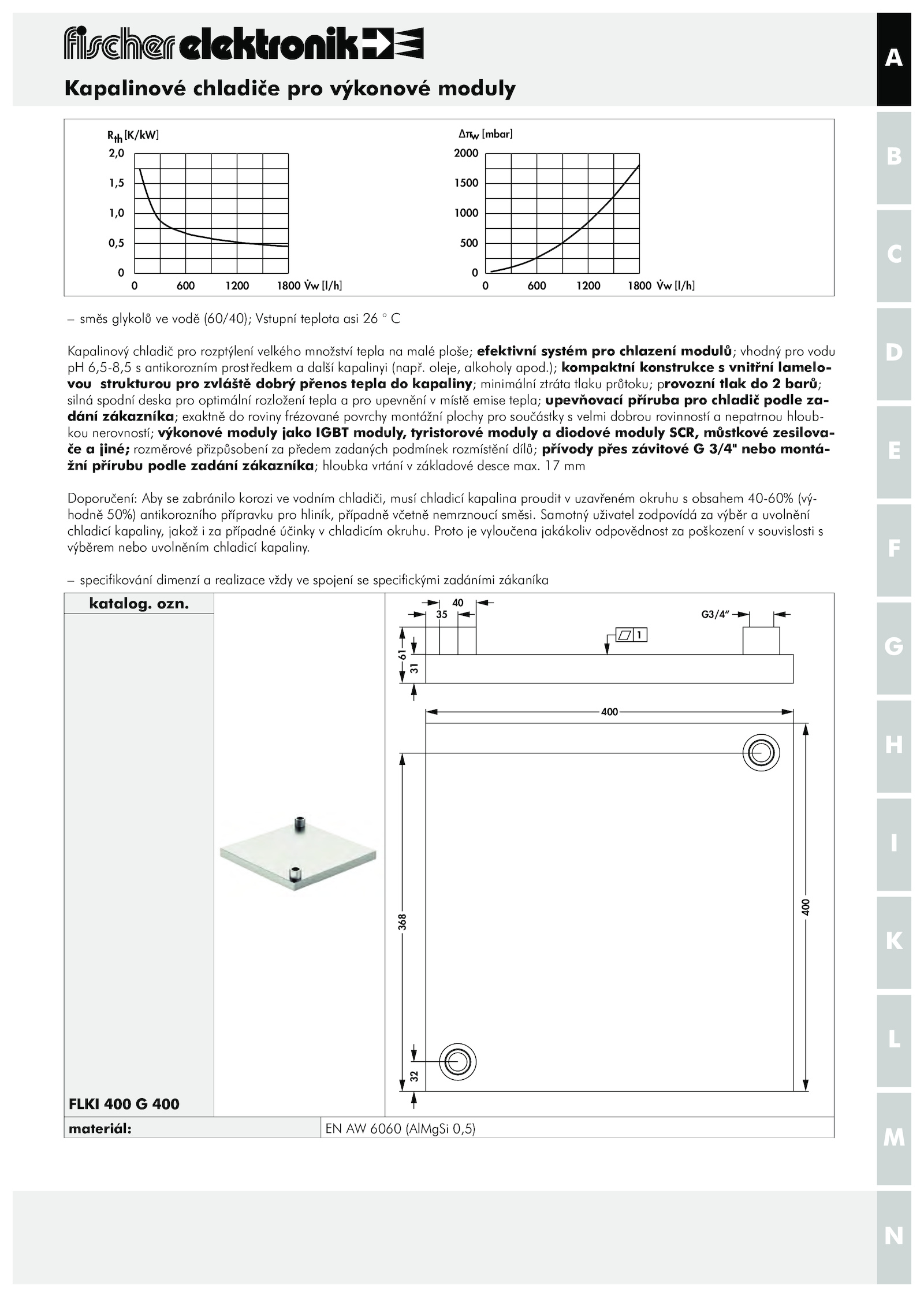

Kapalinové chladiče pro výkonové moduly
A
B
C
D
E
F
G
H
I
K
L
M
N
. mm
Doporučení: Aby zabránilo korozi vodním chladiči, musí chladicí kapalina proudit uzavřeném okruhu obsahem 40-60% (vý-
hodně 50%) antikorozního přípravku pro hliník, případně včetně nemrznoucí směsi. oleje, alkoholy apod. ozn. Proto vyloučena jakákoliv odpovědnost poškození souvislosti s
výběrem nebo uvolněním chladicí kapaliny. Samotný uživatel zodpovídá výběr uvolnění
chladicí kapaliny, jakož případné účinky chladicím okruhu
