); zvláště dobrý přenos tepla tekutiny prostřednictvím vnitřní lamelové struktury; provozní tlak 2
barů možný; silná montážní deska pro optimální rozložení tepla; připevnění modulu přes již zavedený závit M5; průchozí
otvory pro upevnění kapalinového chladiče; přesně roviny frézované polovodičové montážní plochy velmi dobrou rovin-
ností nízkou drsností povrchu; připojení přívodu pro přívod odvod vody pomocí závitu speciální konstrukce a
úpravy pro konkrétní instalační situaci podle specifických požadavků zákazníka
Doporučení: Aby zabránilo korozi vodním chladiči, musí chladicí kapalina proudit uzavřeném okruhu obsahem 40-60% (vý-
hodně 50%) antikorozního přípravku pro hliník, případně včetně nemrznoucí směsi. ozn. od
3 modulů kapalinovém chladiči; vhodné pro vodu 6,5-8,5 antikorozním přípravkem další tekutiny (například oleje,
alkoholy atd.∆πw [mbar]
Vw [l/h]
˙
4
0
8
12
0 600 1500 1800
Rth [K/kW]
Vw [l/h]
˙
100
0
200
300
400
500
0 600 1500 1800
– směs glykolů vodě (60/40); Vstupní teplota asi C
Kapalinový chladič speciální koncepce pro vysoce výkonové měniče PrimePackTM3 moduly (IGBT 5); pro odvod tepla max. Samotný uživatel zodpovídá výběr uvolnění
chladicí kapaliny, jakož případné účinky chladicím okruhu. 402
0,05 250
Rz10
G3/4‘‘
SW
36
22
20,5
340
31
295
305,6
39
73
90
M
5
(
4
2
x
)
Ø
8
,
5
(
4
x
)
FLKI 295
materiál: 6060 (AlMgSi 0,5)

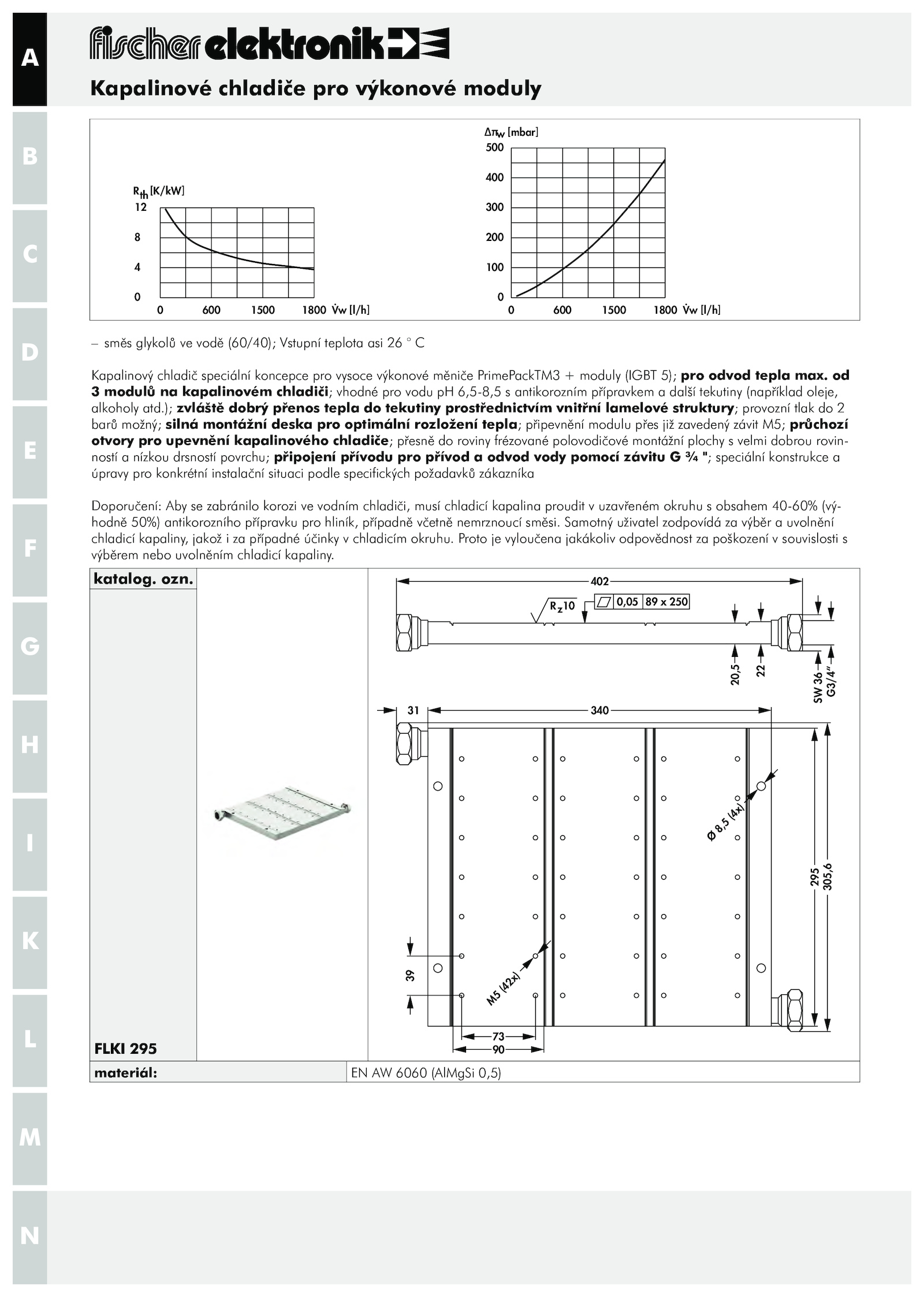

Kapalinové chladiče pro výkonové moduly
A
B
C
D
E
F
G
H
I
K
L
M
N
.
katalog. Proto vyloučena jakákoliv odpovědnost poškození souvislosti s
výběrem nebo uvolněním chladicí kapaliny
