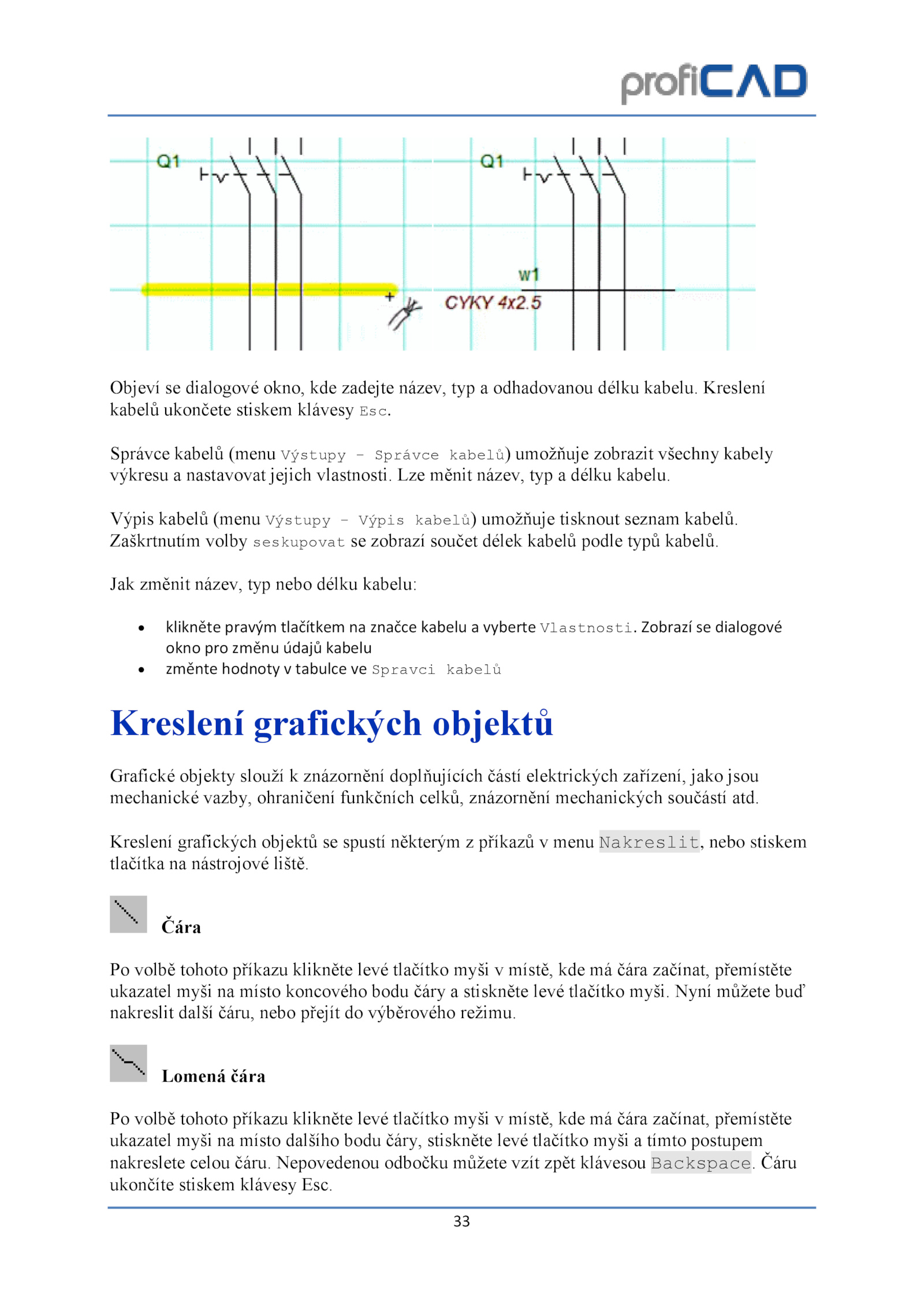

33 Objeví dialogové okno, kde zadejte název, typ odhadovanou délku kabelu. . Lze měnit název, typ délku kabelu. Nepovedenou odbočku můžete vzít zpět klávesou Backspace. Správce kabelů (menu Výstupy Správce kabelů) umožňuje zobrazit všechny kabely výkresu nastavovat jejich vlastnosti. Čáru ukončíte stiskem klávesy Esc. Lomená čára Po volbě tohoto příkazu klikněte levé tlačítko myši místě, kde čára začínat, přemístěte ukazatel myši místo dalšího bodu čáry, stiskněte levé tlačítko myši tímto postupem nakreslete celou čáru. Zobrazí dialogové okno pro změnu údajů kabelu  změnte hodnoty tabulce Spravci kabelů Kreslení grafických objektů Grafické objekty slouží znázornění doplňujících částí elektrických zařízení, jako jsou mechanické vazby, ohraničení funkčních celků, znázornění mechanických součástí atd. Výpis kabelů (menu Výstupy Výpis kabelů) umožňuje tisknout seznam kabelů. Jak změnit název, typ nebo délku kabelu:  klikněte pravým tlačítkem značce kabelu vyberte Vlastnosti. Čára Po volbě tohoto příkazu klikněte levé tlačítko myši místě, kde čára začínat, přemístěte ukazatel myši místo koncového bodu čáry stiskněte levé tlačítko myši. Nyní můžete buď nakreslit další čáru, nebo přejít výběrového režimu. Kreslení kabelů ukončete stiskem klávesy Esc. Zaškrtnutím volby seskupovat zobrazí součet délek kabelů podle typů kabelů. Kreslení grafických objektů spustí některým příkazů menu Nakreslit, nebo stiskem tlačítka nástrojové liště
