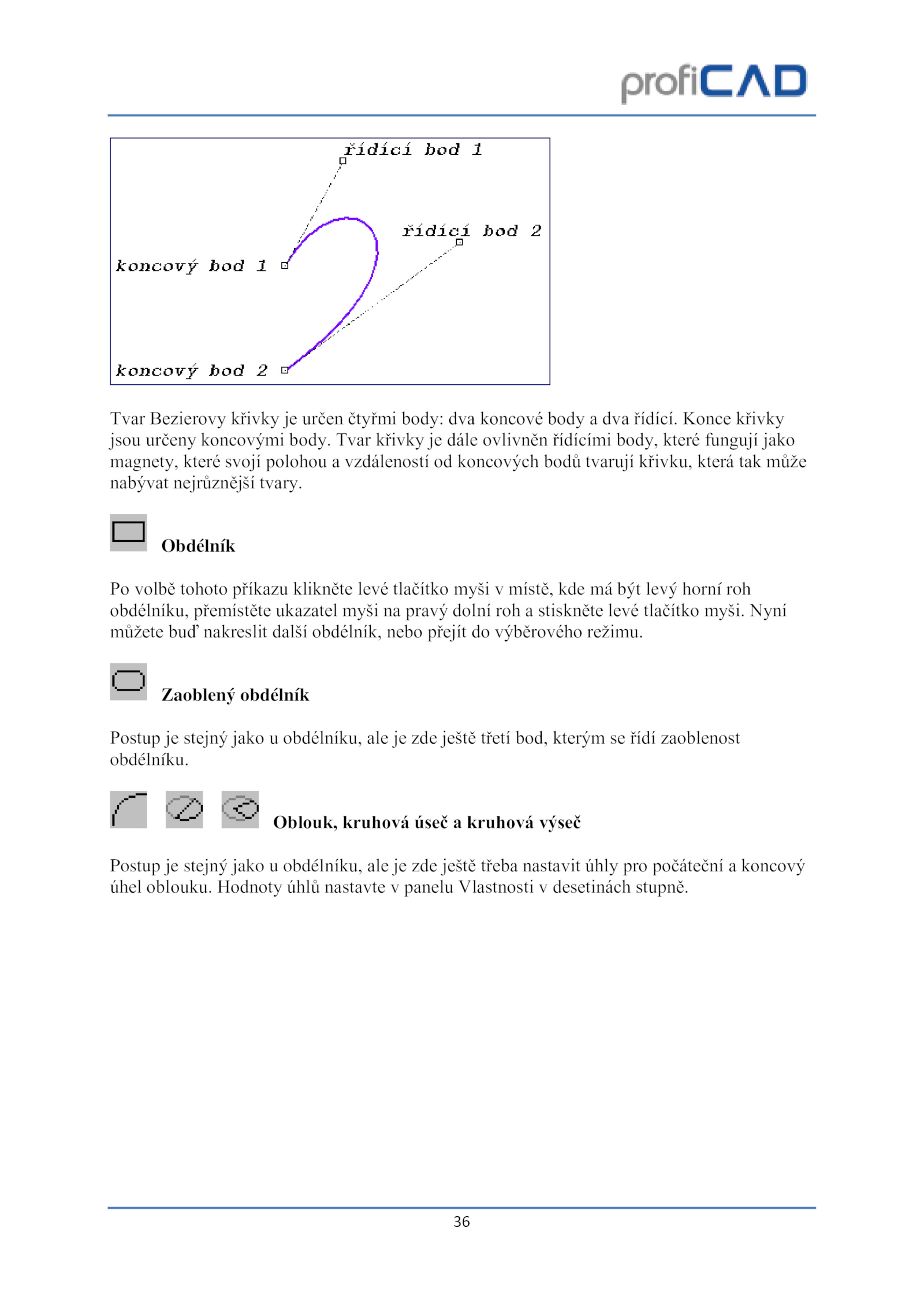

Nyní můžete buď nakreslit další obdélník, nebo přejít výběrového režimu. Zaoblený obdélník Postup stejný jako obdélníku, ale zde ještě třetí bod, kterým řídí zaoblenost obdélníku. Tvar křivky dále ovlivněn řídícími body, které fungují jako magnety, které svojí polohou vzdáleností koncových bodů tvarují křivku, která tak může nabývat nejrůznější tvary. Konce křivky jsou určeny koncovými body.36 Tvar Bezierovy křivky určen čtyřmi body: dva koncové body dva řídící. Hodnoty úhlů nastavte panelu Vlastnosti desetinách stupně. . Obdélník Po volbě tohoto příkazu klikněte levé tlačítko myši místě, kde být levý horní roh obdélníku, přemístěte ukazatel myši pravý dolní roh stiskněte levé tlačítko myši. Oblouk, kruhová úseč kruhová výseč Postup stejný jako obdélníku, ale zde ještě třeba nastavit úhly pro počáteční koncový úhel oblouku
