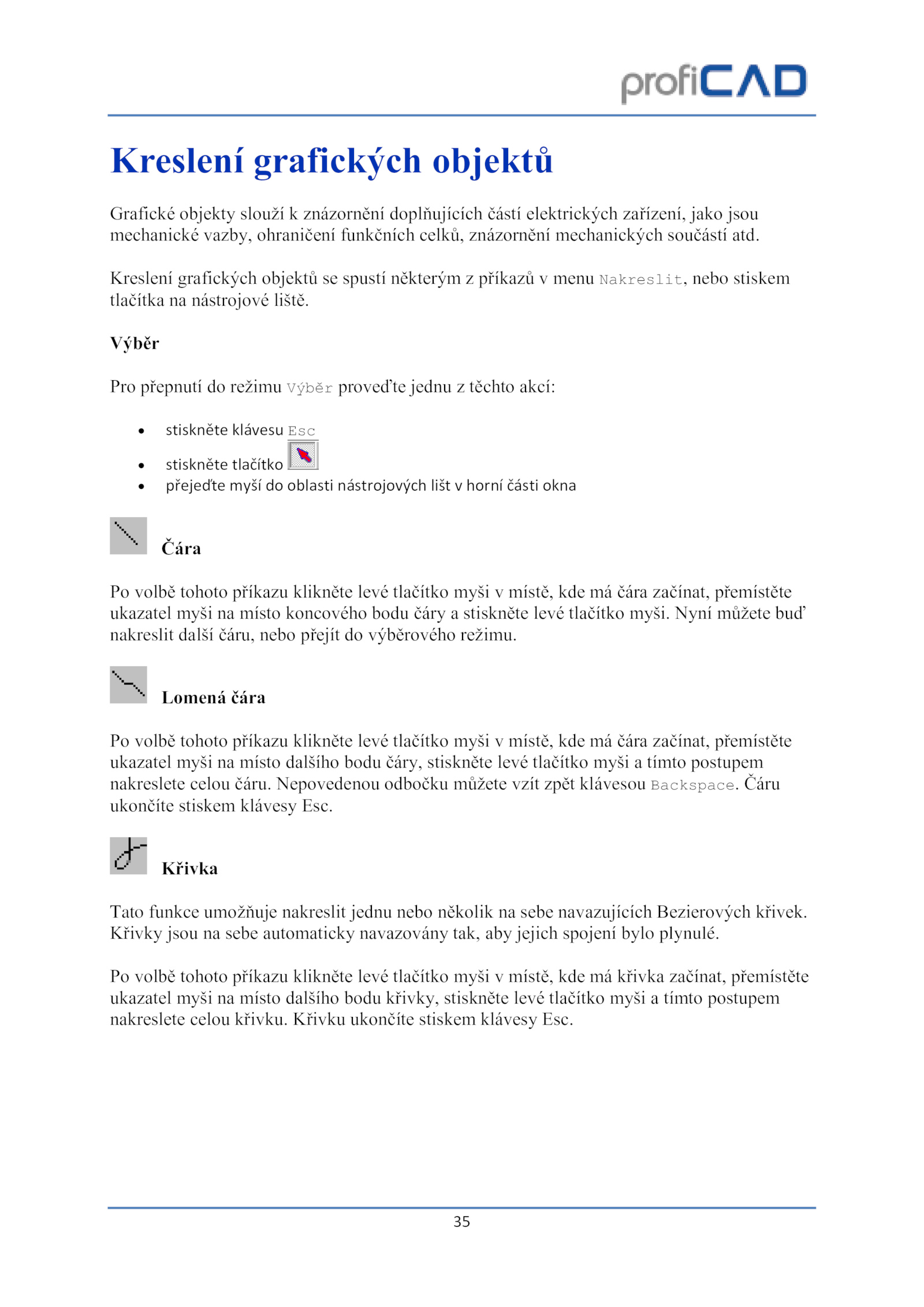

35 Kreslení grafických objektů Grafické objekty slouží znázornění doplňujících částí elektrických zařízení, jako jsou mechanické vazby, ohraničení funkčních celků, znázornění mechanických součástí atd. Kreslení grafických objektů spustí některým příkazů menu Nakreslit, nebo stiskem tlačítka nástrojové liště. Lomená čára Po volbě tohoto příkazu klikněte levé tlačítko myši místě, kde čára začínat, přemístěte ukazatel myši místo dalšího bodu čáry, stiskněte levé tlačítko myši tímto postupem nakreslete celou čáru. Nepovedenou odbočku můžete vzít zpět klávesou Backspace. Po volbě tohoto příkazu klikněte levé tlačítko myši místě, kde křivka začínat, přemístěte ukazatel myši místo dalšího bodu křivky, stiskněte levé tlačítko myši tímto postupem nakreslete celou křivku. . Čáru ukončíte stiskem klávesy Esc. Křivku ukončíte stiskem klávesy Esc. Výběr Pro přepnutí režimu Výběr proveďte jednu těchto akcí: • stiskněte klávesu Esc • stiskněte tlačítko • přejeďte myší oblasti nástrojových lišt horní části okna Čára Po volbě tohoto příkazu klikněte levé tlačítko myši místě, kde čára začínat, přemístěte ukazatel myši místo koncového bodu čáry stiskněte levé tlačítko myši. Křivka Tato funkce umožňuje nakreslit jednu nebo několik sebe navazujících Bezierových křivek. Nyní můžete buď nakreslit další čáru, nebo přejít výběrového režimu. Křivky jsou sebe automaticky navazovány tak, aby jejich spojení bylo plynulé
